Les relais sont des appareils électriques qui agissent comme des interrupteurs, permettant à un signal de faible puissance de contrôler un circuit de haute puissance. Dans les systèmes automobiles, les relais sont utilisés pour contrôler divers composants à courant élevé, tels que les phares, les moteurs, les klaxons et les pompes à carburant, sans impliquer directement des interrupteurs haute puissance. Cela protège non seulement les composants électriques du véhicule de l'usure, mais garantit également un fonctionnement fluide. Les relais sont essentiels dans les véhicules modernes car ils permettent une distribution efficace de l'énergie, réduisant ainsi le besoin de commutateurs volumineux et encombrants et permettant le contrôle de plusieurs systèmes électriques à partir d'un seul relais. En utilisant des relais, les constructeurs automobiles peuvent concevoir des véhicules plus sûrs, plus durables et plus économes en énergie, capables de répondre aux demandes électriques complexes des automobiles modernes.

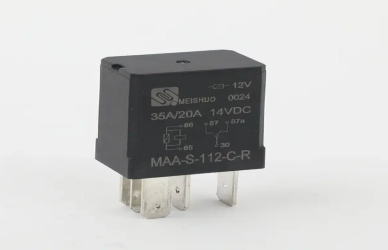

Un relais est un dispositif électromécanique qui agit comme un interrupteur électrique. Il permet à un signal électrique de faible puissance de contrôler un circuit de haute puissance, permettant ainsi le contrôle efficace d'appareils à courant élevé sans avoir besoin de commutateurs volumineux et encombrants. La fonction de base d'un relais consiste à utiliser un petit courant pour activer une bobine magnétique à l'intérieur du relais, qui ferme ou ouvre ensuite les contacts pour permettre ou interrompre le flux de courant dans le circuit connecté.
Dans les systèmes automobiles, les relais sont utilisés pour contrôler divers composants à courant élevé, tels que les phares, les klaxons, les moteurs et les pompes à carburant. Au lieu d'utiliser de gros commutateurs pour gérer directement ces appareils à courant élevé, un relais permet à un signal de commande plus petit (comme celui d'un bouton ou d'un interrupteur) d'activer le relais, qui gère ensuite le courant plus élevé requis pour faire fonctionner l'appareil. Par exemple, appuyer sur un bouton pour allumer vos phares peut activer un petit relais, qui à son tour permet à un courant plus important de circuler vers le circuit des phares. De cette façon, les relais protègent les composants électriques du véhicule en évitant qu'ils soient exposés à des courants élevés et en réduisant l'usure des interrupteurs de commande.
Les relais sont spécialement conçus pour gérer les systèmes à courant élevé tels que les moteurs, les lumières et les klaxons, qui nécessitent plus de puissance que ce que les interrupteurs ordinaires peuvent gérer. En utilisant des relais, ces circuits haute puissance sont contrôlés via des signaux de faible puissance, empêchant ainsi l'exposition directe à des courants élevés. Cela élimine le risque de griller l'interrupteur en raison d'un courant excessif, garantissant ainsi que les interrupteurs de commande durent plus longtemps et fonctionnent de manière fiable dans le temps.
L'un des principaux avantages de l'utilisation de relais dans les voitures est qu'ils protègent les interrupteurs et le câblage de la voiture de l'usure. Le contrôle direct des appareils à courant élevé avec des interrupteurs entraînerait une dégradation rapide des interrupteurs en raison d'arcs électriques constants et d'une surchauffe. Les relais, quant à eux, isolent ces courants élevés des interrupteurs, améliorant ainsi la durabilité et la durée de vie des composants électriques du véhicule, réduisant les coûts de maintenance et évitant les pannes prématurées.
Les relais jouent un rôle crucial dans l'amélioration de la sécurité et de l'efficacité des systèmes électriques des véhicules. En empêchant les interrupteurs de gérer des courants importants, les relais réduisent le risque d'incendies électriques causés par une surchauffe. De plus, les relais aident à distribuer l'énergie plus efficacement, garantissant ainsi que le système électrique fonctionne correctement et consomme de l'énergie de manière contrôlée. Cela améliore les performances globales du véhicule tout en préservant l’intégrité de son système électrique.
Les relais automobiles sont conçus pour contrôler divers systèmes à courant élevé dans un véhicule. Chaque type de relais remplit un objectif spécifique, permettant un fonctionnement efficace et sûr des composants électriques de la voiture. Voici quelques-uns des types de relais automobiles les plus courants et leurs fonctions :
Relais de démarrage
Fonction : Le relais de démarrage est chargé d'activer le démarreur du véhicule. Lorsque la clé de contact est tournée, le relais envoie du courant au démarreur, permettant au moteur de démarrer.
Comment ça marche : Il connecte le commutateur d'allumage de faible puissance au circuit du démarreur haute puissance, garantissant que le moteur reçoit le courant nécessaire pour faire tourner le moteur.
Relais de pompe à carburant
Fonction : Ce relais contrôle le fonctionnement de la pompe à carburant, garantissant qu'elle ne fonctionne que lorsque le moteur tourne.
Comment ça marche : Lorsque le contact est mis, le relais envoie du courant à la pompe à carburant, lui permettant de fournir du carburant au moteur. Il se désactive généralement lorsque le moteur ne tourne pas pour économiser de l'énergie et empêcher le pompage inutile de carburant.
Relais de klaxon
Fonction : Le relais du klaxon contrôle le klaxon de la voiture, permettant au conducteur de l'activer en appuyant sur un bouton.
Comment ça marche : Lorsque le bouton du klaxon est enfoncé, il déclenche le relais, qui envoie du courant au klaxon, le faisant retentir. Le relais garantit que seule une petite quantité de courant est nécessaire pour activer le klaxon, plutôt que la totalité du courant dont le klaxon a besoin.
Relais de phare
Fonction : Le relais de phare contrôle les phares, garantissant qu'ils sont allumés ou éteints sans surcharger l'interrupteur.
Comment ça marche : Lorsque l'interrupteur des phares est activé, il déclenche le relais, ce qui permet à un courant plus élevé de circuler vers les phares.
Relais de climatisation
Fonction : Ce relais gère le fonctionnement du compresseur de climatisation.
Comment ça marche : Le relais reçoit un signal du système de climatisation du véhicule et alimente le compresseur de climatisation. Il garantit que le compresseur ne fonctionne qu'en cas de besoin, réduisant ainsi la consommation d'énergie.
Relais d'essuie-glace
Fonction : Ce relais contrôle le moteur d'essuie-glace et assure son fonctionnement lorsque le conducteur active le système d'essuie-glace.
Comment ça marche : Le relais active le moteur d'essuie-glace, permettant aux essuie-glaces de dégager le pare-brise en cas de besoin. Il peut également contrôler plusieurs réglages de vitesse pour l’essuie-glace.
Chaque type de relais dans un véhicule joue un rôle essentiel dans la gestion efficace des composants à haute puissance, en aidant à protéger les interrupteurs sensibles et en améliorant la fiabilité du système électrique.
Les relais font partie intégrante du fonctionnement de divers systèmes dans les véhicules modernes. Ils permettent aux interrupteurs de faible puissance de contrôler les composants à courant élevé, améliorant ainsi la sécurité, l'efficacité et la fiabilité globale du système électrique de la voiture. Voici quelques systèmes courants dans les voitures contrôlés par des relais :
Fonction : Des relais contrôlent l'alimentation électrique des phares, garantissant ainsi leur fonctionnement efficace sans surcharger l'interrupteur.
Comment ça marche : Lorsque le conducteur active l'interrupteur des phares, le relais permet à un courant plus important de circuler vers les phares, leur fournissant la puissance nécessaire tout en protégeant l'interrupteur d'une usure excessive.
Fonction : Le relais de démarrage est crucial pour le démarrage du moteur.
Comment ça marche : Lorsque la clé de contact est tournée, le relais connecte le circuit d'allumage de faible puissance au démarreur de haute puissance, permettant au moteur de démarrer en fournissant au moteur le courant électrique nécessaire.
Fonction : Le relais de pompe à carburant contrôle le fonctionnement de la pompe à carburant.
Comment ça marche : Lorsque le contact est mis, le relais envoie de l'énergie à la pompe à carburant, lui permettant de pomper le carburant du réservoir vers le moteur. Il se désactive généralement lorsque le moteur est arrêté, garantissant que la pompe ne fonctionne qu'en cas de besoin.
Fonction : Le relais A/C contrôle le compresseur de climatisation, lui permettant de fonctionner efficacement.
Comment ça marche : Le relais alimente le compresseur de climatisation en fonction des signaux du système de climatisation. Il garantit que le compresseur fonctionne uniquement lorsque la climatisation est active, économisant ainsi de l'énergie et améliorant les performances du système.
Fonction : Le relais du klaxon contrôle le klaxon, permettant de l'activer en appuyant sur le bouton du klaxon.
Comment ça marche : Lorsque le bouton du klaxon est enfoncé, le relais envoie du courant au klaxon, le faisant retentir. Le relais garantit que seul un petit courant est nécessaire pour activer le klaxon, qui consomme un courant beaucoup plus élevé pour produire le son.
Fonction : Le relais d'essuie-glace gère le fonctionnement des essuie-glaces.
Comment ça marche : Le relais contrôle le moteur d'essuie-glace, lui permettant de fonctionner à différentes vitesses ou cycles en fonction des entrées du conducteur. Il garantit que le moteur ne reçoit de l'énergie que lorsque cela est nécessaire, protégeant ainsi le système d'une usure inutile.
L'utilisation d'un interrupteur direct peut provoquer une usure rapide, une surchauffe ou une défaillance en raison de la charge de courant élevée, entraînant des dommages électriques ou une panne du système.
Les relais empêchent les interrupteurs de gérer des courants élevés, réduisant ainsi le risque de surchauffe et d'incendie, tout en garantissant un fonctionnement sûr et efficace des composants électriques.
Oui, les relais sont utilisés pour contrôler divers systèmes tels que les lumières, les klaxons et les pompes à carburant, permettant un contrôle précis de différents composants à partir d'un seul relais.
Oui, les relais automobiles sont relativement faciles à remplacer et peuvent être remplacés avec un minimum d'outils, bien qu'il soit important de s'assurer que le relais de remplacement correspond aux spécifications requises.
Les relais sont cruciaux dans les voitures car ils contrôlent les systèmes à courant élevé sans surcharger les interrupteurs. En utilisant des relais au lieu de commutateurs directs, les véhicules bénéficient d'une sécurité, d'une durabilité et de performances améliorées. Les relais empêchent l'usure des interrupteurs, protègent les composants électriques de la surchauffe et garantissent que l'énergie est distribuée efficacement entre les différents systèmes. Cela permet un meilleur contrôle des fonctions clés du véhicule telles que les phares, les moteurs et la climatisation, améliorant ainsi la fiabilité et la longévité du véhicule.
