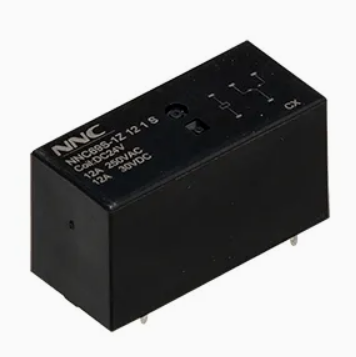

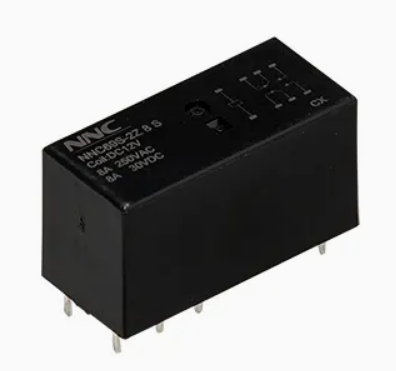

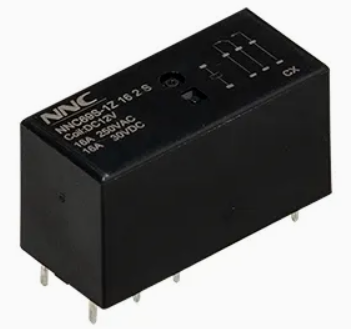

Type scellé de relais PCB compact NNC69S pour les appareils électroménagers

Comment fonctionne le relais PCB?

Les relais de PCB fournissent un contrôle isolé des circuits à haute tension / courant élevé en déclenchant des bobines internes ou des éléments semi-conducteurs avec des signaux de contrôle pour actionner des contacts pour ouvrir et fermer, ou interrupteurs électroniques pour activer et désactiver. Les types électromagnétiques utilisent une aspiration magnétique pour changer de contact mécanique, tandis que les types à l'état solide (SSR) reposent sur des optocoupleurs / semi-conducteurs pour la commutation sans contact, la combinaison de la compacité, le faible bruit et la durée de vie.

Principe de travail

1. État de dynamisme

   Lorsqu'il n'y a pas de courant qui traverse la bobine de relais, l'armature est dans sa position de repos. Dans cet état, les contacts normalement fermés sont fermés, complétant le circuit dont ils font partie. Par exemple, si le relais est utilisé dans un circuit d'éclairage simple et que les contacts normalement fermés sont connectés à une ampoule, l'ampoule sera activée car le circuit est terminé.

2. État énergique

   Au fur et à mesure que l'armature se déplace vers la bobine, elle fait changer l'état des contacts. Les contacts normalement ouverts se ferment, permettant au courant de circuler dans le circuit auquel ils sont connectés. Par exemple, la deuxième ampoule connectée aux contacts normalement ouverts s'allumera car le circuit est maintenant terminé.

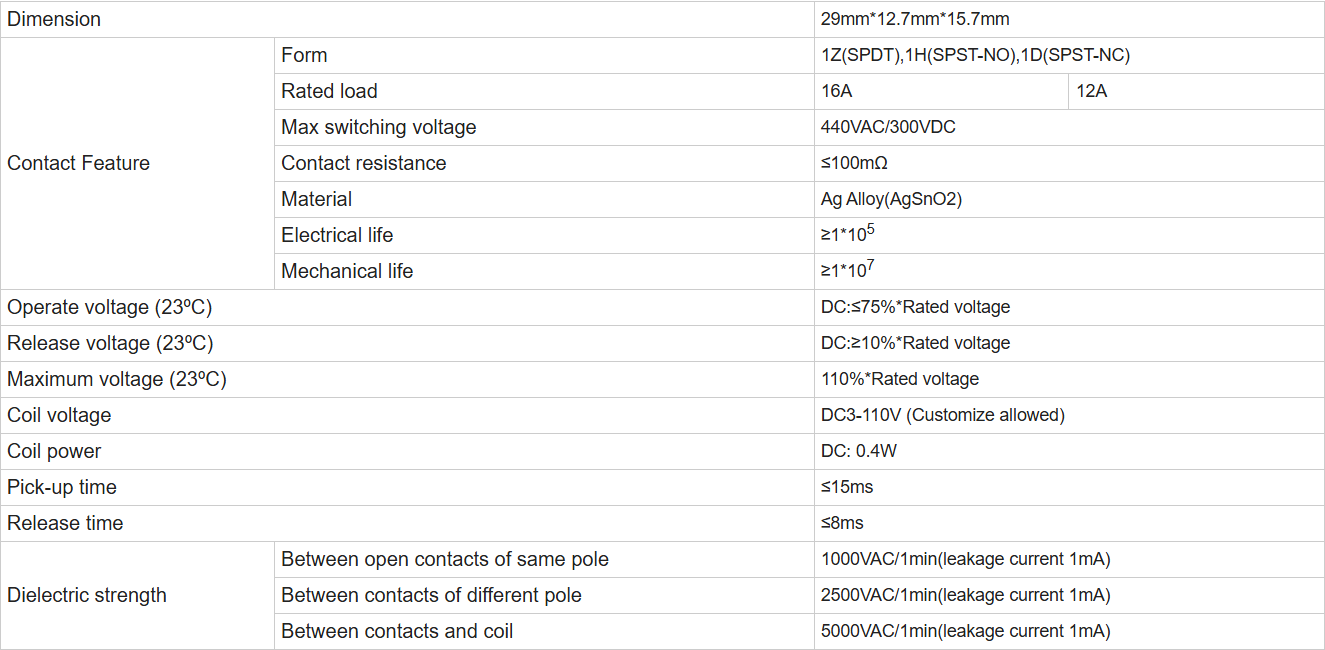

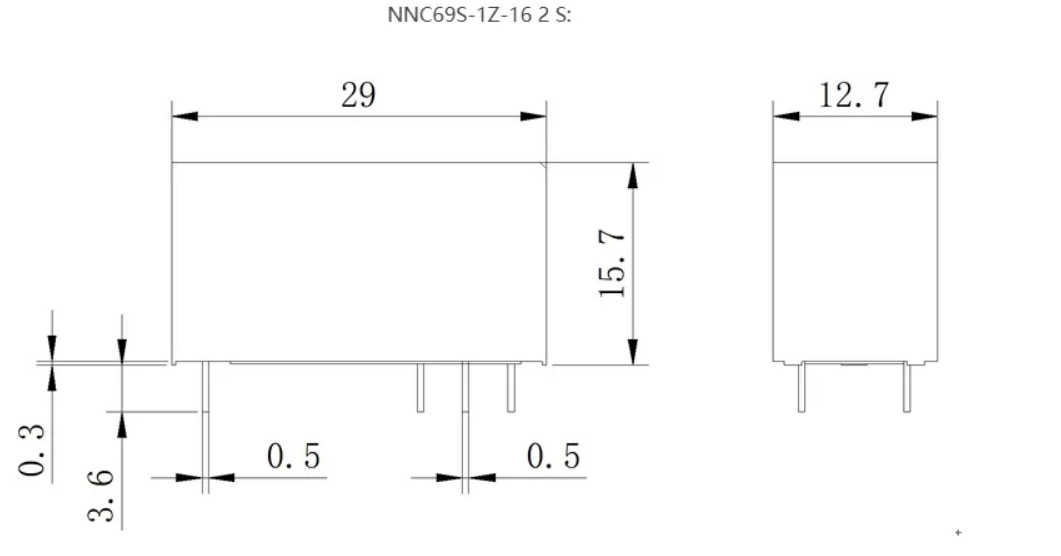

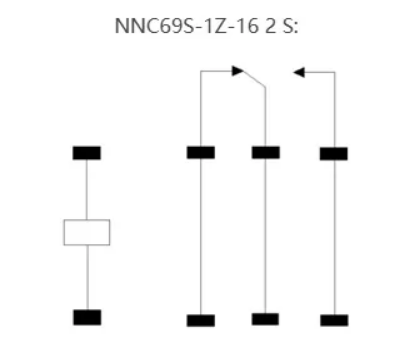

Spécification
