Le relais de puissance NNC71A(JQX-30F) est un relais compact haute puissance conçu pour les applications de commutation robustes.Il présente une tension de bobine personnalisable, s'adaptant à diverses exigences d'alimentation.Avec des temps de commutation rapides, il garantit des réponses rapides dans les systèmes de contrôle.La rigidité diélectrique améliorée du relais offre un haut niveau de sécurité et de fiabilité.De plus, il est capable de fonctionner efficacement sur une large plage de températures, ce qui le rend polyvalent pour divers environnements.
NNC71A
CLION
État de disponibilité: | |
---|---|
Quantité: | |
Le relais de puissance NNC71A(JQX-30F) est un dispositif précisément conçu pour les applications nécessitant une puissance et une fiabilité importantes.Avec une conception compacte et une gamme de certifications, ce relais est conçu pour offrir des performances constantes dans une variété d'environnements.Ses options de montage polyvalentes et sa tension de bobine personnalisable en font un choix flexible pour de nombreux systèmes industriels et électroniques.
Certifications: Certifié CE et CCC, garantissant le respect des normes internationales de qualité et de sécurité.
Construction durable: La structure robuste est conçue pour résister aux chocs et aux vibrations, ce qui la rend adaptée aux conditions difficiles.
Puissance de commutation: Capable de gérer une charge nominale importante de 30 A, le relais est idéal pour les applications de commutation haute puissance.
Options de montage: Offre une installation de type boulon pour une intégration sécurisée et simple dans les configurations existantes.

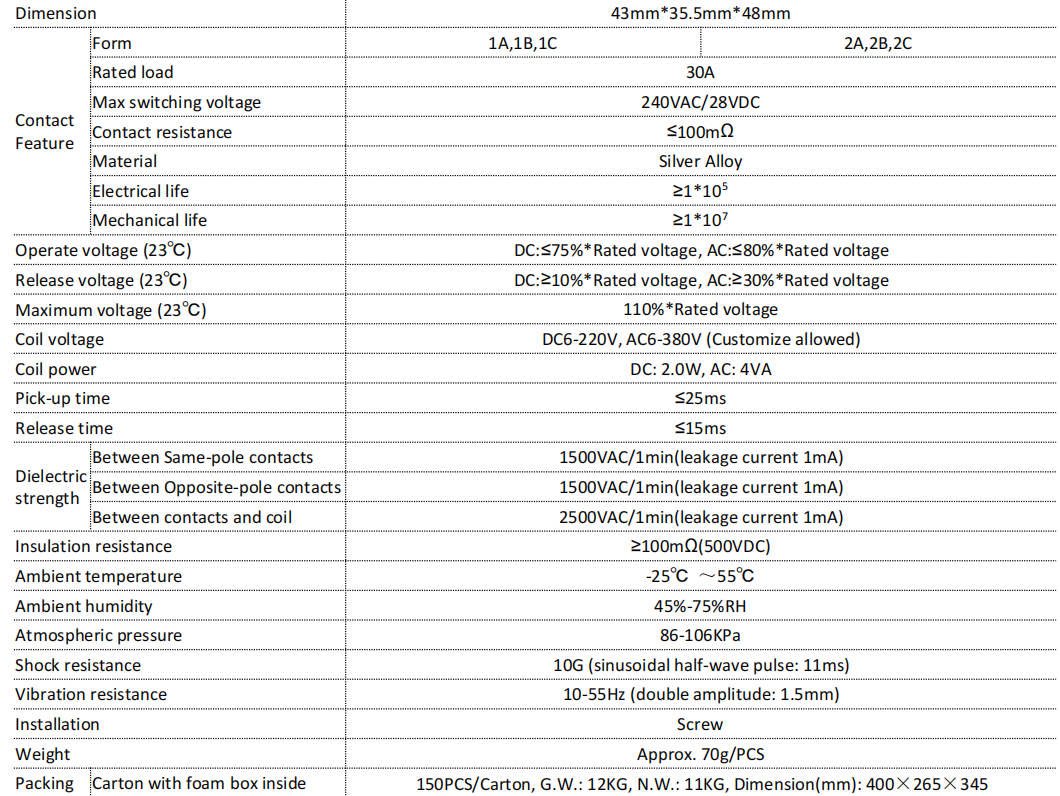

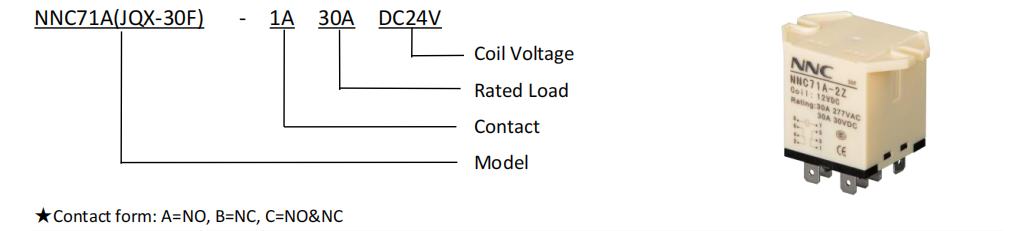

Formulaire de contact: 1A (NO), 1B (NC), 1C (NO & NC) / 2A (NO), 2B (NC), 2C (NO & NC)
Charge nominale: 30A
Tension de commutation maximale: 240 VCA/28 VCC
Résistance des contacts: ≤100mΩ
Matériel: Alliage d'argent
Durée de vie électrique: ≥1*10^5 opérations
Durée de vie mécanique: ≥1*10^7 opérations
Tension de fonctionnement: DC : ≤75 % de la tension nominale, AC : ≤80 % de la tension nominale
Tension de libération: DC : ≥10 % de la tension nominale, AC : ≥30 % de la tension nominale
Tension de bobine: DC6-220V, AC6-380V (personnalisation disponible)
Puissance de la bobine: CC : 2,0 W, CA : 4 VA
Heure de prise en charge: ≤25 ms
Temps de libération: ≤15ms
Résistance diélectrique: 1500VAC/1min (courant de fuite 1mA) entre contacts homopolaires et opposés, 2500VAC/1min entre contacts et bobine
La resistance d'isolement: ≥100 mΩ (500 V CC)
Température ambiante: -25℃ à 55℃
Humidité ambiante: 45%-75%HR
Pression atmosphérique: 86-106KPa
Résistance au choc: 10G (impulsion demi-onde sinusoïdale : 11 ms)
Résistance aux vibrations: 10-55Hz (double amplitude : 1,5mm)
Dimensions: 43mm*35.5mm*48mm
Poids: Environ.70g
Design compact: Le NNC71A(JQX-30F) présente un format compact, économisant de l'espace dans les installations.
Tension de bobine personnalisable: La possibilité de personnaliser la tension de la bobine permet d'adapter le relais aux exigences spécifiques de l'application.
Temps de fonctionnement courts: Avec des temps d'activation et de relâchement bien inférieurs à la barre des 30 ms, le relais garantit des opérations de commutation rapides.
Haute résistance diélectrique: La rigidité diélectrique élevée du relais entre les contacts et la bobine améliore la sécurité et la fiabilité d'utilisation.
Durée de vie prolongée: Le relais est conçu pour la longévité, avec une durée de vie électrique de plus de 100 000 opérations et une durée de vie mécanique supérieure à un million d'opérations.
Large plage de températures de fonctionnement: Le relais fonctionne efficacement sur une large plage de températures, adapté aux applications intérieures et extérieures.
Le NNC71A(JQX-30F) est bien adapté à une utilisation dans des applications telles que les systèmes de contrôle industriels, les circuits d'alimentation et l'électronique automobile où une commutation haute puissance et une fiabilité à long terme sont essentielles.
Le relais de puissance NNC71A(JQX-30F) est une solution robuste, polyvalente et fiable pour les applications à charge de courant élevée.Avec une charge nominale de 30 A, il garantit une capacité de commutation de puissance efficace.Ses contacts en alliage d'argent offrent une longue durée de vie électrique et mécanique, tandis qu'une conception compacte et une tension de bobine personnalisable le rendent adaptable à divers projets.La rigidité diélectrique supérieure et la résistance aux chocs et aux vibrations du NNC71A en font le choix idéal pour les environnements industriels exigeants.
