Relais de puissance de choc robuste haute performance JQX-40F

Description du produit

Le relais de puissance NNC71C(JQX-40F) est un dispositif électromécanique haute performance conçu pour une commutation fiable et efficace dans diverses applications industrielles et électroniques.Avec une construction robuste et un facteur de forme compact, ce relais est conçu pour répondre aux exigences des systèmes AC et DC.

Modèle et spécifications

• Modèle: NNC71C(JQX-40F)

• Tension de bobine: DC6-220V, AC6-380V (personnalisable)

• Charge nominale: 1C 40A DC12V / 2C 50A

• Formulaire de contact: 1A, 1B, 1C (1A et 1C sont normalement ouverts (NO), 1B est normalement fermé (NC))

• Dimensions: 60mm46mm46 mm (1C) / 68 mm47mm60 mm (2C)

• Durée de vie électrique: ≥1*10^5 opérations

• Durée de vie mécanique: ≥1*10^7 opérations

• Plage de température ambiante: -25℃ à 55℃

• Humidité ambiante: 45%-75%HR

• Pression atmosphérique: 86-106KPa

• Résistance au choc: 10G (impulsion demi-onde sinusoïdale : 11 ms)

• Résistance aux vibrations: 10-55Hz (double amplitude : 1,5mm)

caractéristiques du produit

1. Certifications: Le NNC71C-2Z est équipé de certifications telles que CE et CCC, garantissant le respect des normes internationales de qualité et de sécurité.

2. Construction durable: Le relais possède une structure robuste qui résiste à la fois aux chocs et aux vibrations, ce qui le rend adapté aux environnements aux conditions difficiles.

3. Longue durée de vie opérationnelle: Avec une durée de vie électrique de plus de 100 000 opérations et une durée de vie mécanique supérieure à 10 millions d'opérations, ce relais est conçu pour la longévité.

4. Arrangement de contact polyvalent: Il offre un choix entre les formes de contact 1C (1A, 1B, 1C) et 2C (2A, 2B, 2C), offrant une flexibilité pour différentes exigences de circuit.

5. Charge nominale élevée: Capable de gérer une charge nominale de 40A pour 1C et 50A pour 2C, le relais est adapté à la commutation de charges haute puissance.

6. Options de montage: Le relais peut être installé à l'aide d'un montage à vis ou sur rail DIN, offrant une facilité d'intégration dans divers systèmes.

Avantages du produit

• Tension de bobine personnalisée: La possibilité de personnaliser la tension de la bobine en fonction des besoins spécifiques de l'application offre flexibilité et adaptabilité.

• Temps de fonctionnement rapides: Avec un temps de démarrage de ≤25 ms et un temps de déclenchement de ≤15 ms, le relais garantit un fonctionnement rapide et réactif.

• Haute résistance diélectrique: Il offre une excellente rigidité diélectrique entre les contacts de même pôle, les contacts de pôles opposés et entre les contacts et la bobine, améliorant ainsi la sécurité et la fiabilité.

• Qualité des matériaux: Les contacts sont fabriqués en alliage d'argent, garantissant une faible résistance de contact et une durabilité.

• Résilience environnementale: Le relais est conçu pour fonctionner efficacement dans une large plage de températures ambiantes et de niveaux d'humidité, ce qui le rend adapté à divers climats.

• Commodité d'installation: La disponibilité des options d'installation à vis et sur rail DIN permet une intégration facile et sécurisée dans les systèmes existants.

Emballage et expédition

• Quantité de cartons: Disponible en cartons de 100PCS ou 80PCS.

• Poids: Environ 160g par pièce.

• Dimensions: 402×288×370mm pour le carton, pouvant accueillir la quantité spécifiée de relais.

Application

Idéal pour les applications nécessitant une capacité de commutation et une fiabilité élevées, comme dans l'industrie automobile, les télécommunications, les systèmes de contrôle industriels et les circuits d'alimentation électrique.

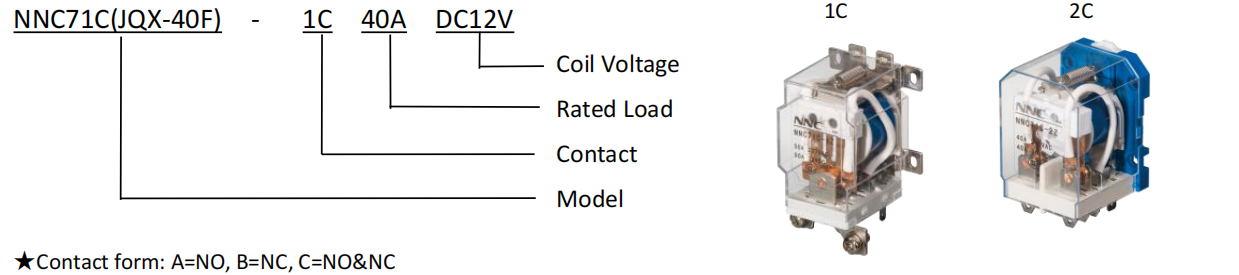

Modèle et description

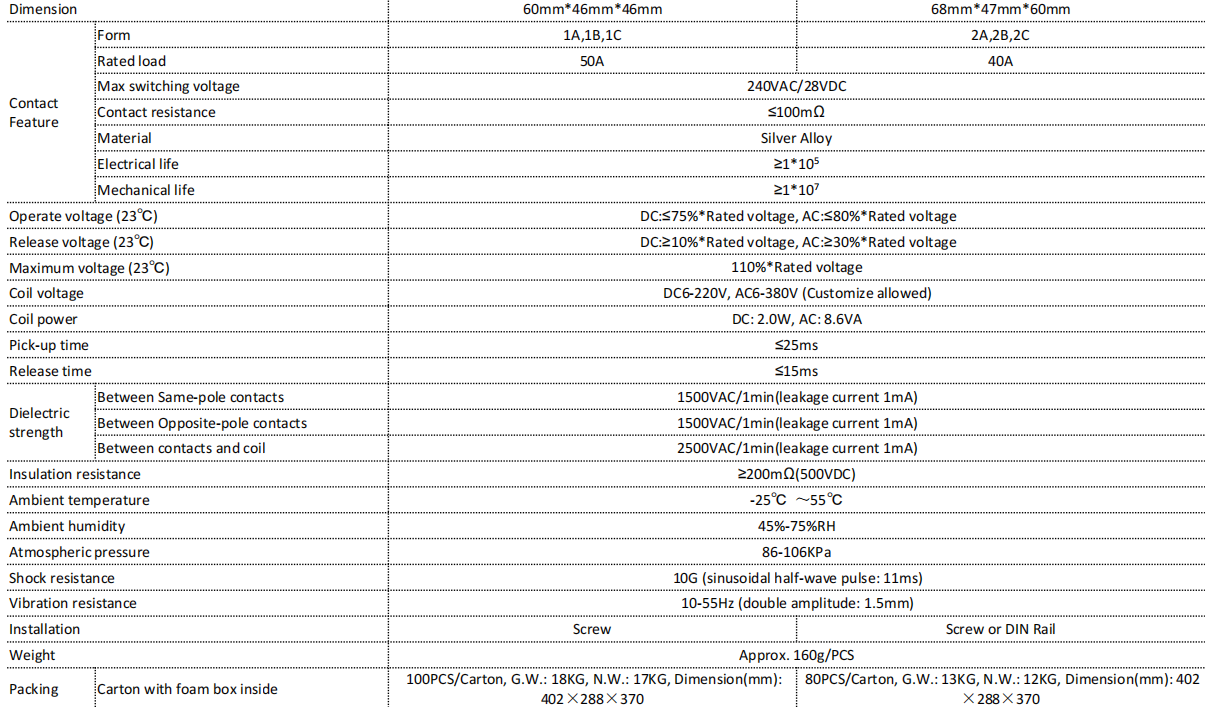

spécification
