Relais de PCB miniature avec indicateur LED SMD 14ft-1z

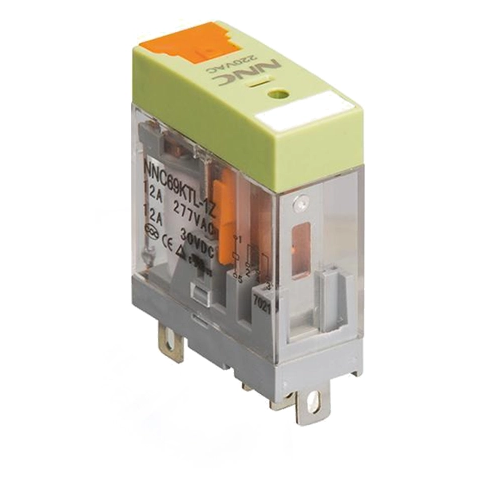

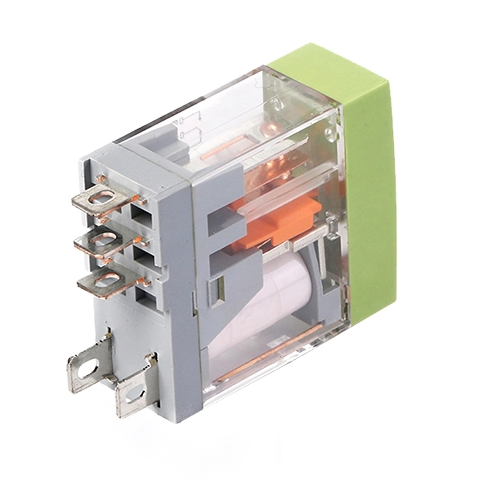

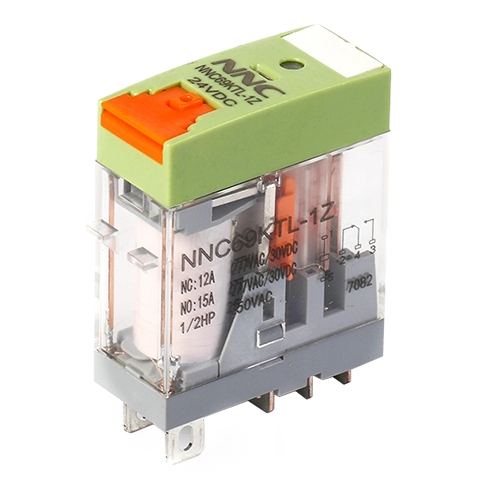

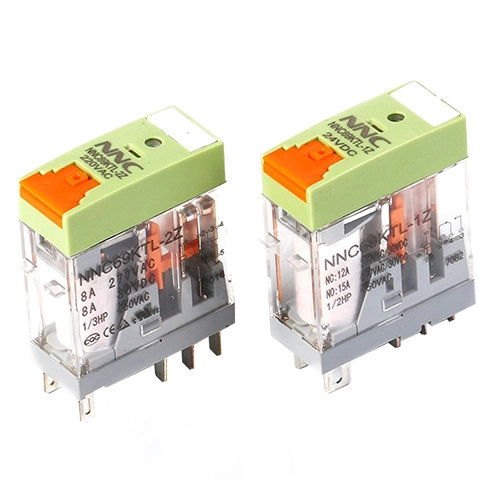

Introduction du produit: NNC69KTL-1Z Relais de PCB miniatures

Meilleure introduction pour vous de choisir NNC69KTL-1Z

Il s'agit d'une solution compacte et polyvalente pour une large gamme d'applications électroniques. Avec une grande plage de tension de bobine. À propos de ce relais, il propose des options de personnalisation pour répondre aux exigences spécifiques. Sa forme 1A, 1b, 1C, la charge nominale assure des performances fiables sous diverses charges électriques. Pour ses dimensions compactes, il est idéal pour correspondre à plus d'applications. Avec des fonctionnalités telles que des contacts en alliage d'argent, une résistance diélectrique élevée et une excellente résistance aux chocs et aux vibrations, le NNC69KTL-1z est un choix fiable et durable pour vos projets électroniques.

Caractéristiques clés:

• Modèle: NNC69KTL-1Z (JQX-14FT) - Un relais compact et puissant conçu pour une large gamme d'applications.

• Tension de la bobine: DC3-110V, AC6-240V, avec des options de personnalisation disponibles pour répondre à vos besoins spécifiques.

• Charge nominale: Formulaire 1A, 1B, 1C, garantissant des performances robustes sous diverses charges électriques.

• Formulaire de contact: a = non (normalement ouvert), b = nc (normalement fermé), c = no & nc (normalement ouvert et normalement fermé), offrant une flexibilité dans la conception du circuit.

• Dimension: 28,8 mm x 12,7 mm x 34 mm, ce qui en fait un choix idéal pour les applications limitées dans l'espace.

Spécifications techniques:

• Charge nominale: No 15A, NC 12A, 8A, capable de gérer des charges électriques substantielles.

• Tension de commutation maximale: 240VAC / 28VDC, assurant la sécurité et la fiabilité dans des environnements à haute tension.

• Résistance aux contacts: ≤ 100mΩ, garantissant une perte d'énergie minimale et une transmission optimale du signal.

• Matériel: Alloy Silver, réputé pour son excellente conductivité et sa durabilité.

• Vie électrique: ≥1 * 10 ^ 5 cycles, assurant une fiabilité à long terme sans remplacements fréquents.

• Vie mécanique: ≥1 * 10 ^ 7 cycles, démontrant une endurance exceptionnelle dans les opérations répétitives.

Paramètres opérationnels:

• Tension de fonctionnement: DC: ≤ 75% de la tension nominale, AC: ≤ 80% de la tension nominale, assurant un fonctionnement stable dans une plage de tension large.

• Tension de libération: DC: ≥10% de la tension nominale, AC: ≥30% de la tension nominale, pour une dénergisation fiable.

• Tension maximale: 110% de la tension nominale, fournissant une marge de sécurité contre les fluctuations de tension.

Sécurité et résistance environnementale:

• Force diélectrique: offre une protection robuste avec 1000vac / 1 min pour les contacts pôles et opposés, et 5000vac / 1 min pour les contacts et la bobine.

• Résistance à l'isolation: ≥ 100mΩ (500 VDC), assurant la sécurité contre les fuites électriques.

• Conditions ambiantes: Convient pour une large gamme de températures (-55 ℃ à 70 ℃) et des niveaux d'humidité (35% -80% RH), ce qui le rend polyvalent pour divers environnements.

• Résistance aux chocs et aux vibrations: capable de résister à un choc 10g et des vibrations de 10 à 55 Hz, assurant un fonctionnement stable dans des conditions difficiles.

Facilité d'installation:

• Options d'installation: PCB ou prise avec rail DIN, offrant une flexibilité dans les méthodes d'installation en fonction de votre configuration.

Conditionnement:

• Emballage: Carton avec boîte en mousse à l'intérieur, 500 pc / carton, assurer un transport sûr et organisé.

• Poids: environ. 17G / PCS, GW: 10kg, NW: 9kg, le rendant léger et facile à manipuler.

Plus d'informations que vous devez savoir:

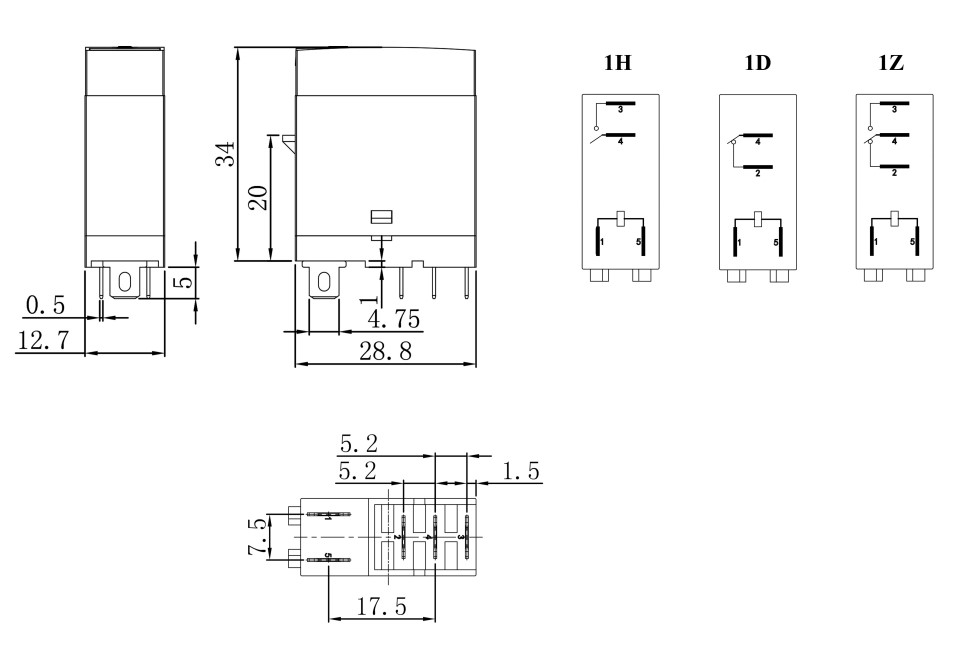

• Diagramme de câblage et vue inférieure: disponible pour une intégration facile dans vos projets.

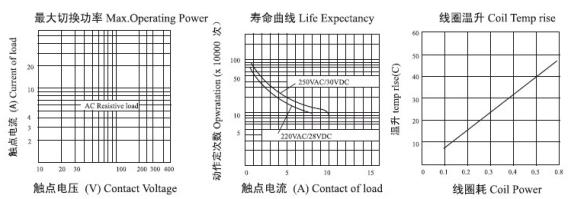

• Graphique de performance: montre les caractéristiques de performance du relais, en aidant dans la conception et la sélection.

Conclusion pour que vous fassiez un choix

Notre relais PCB miniature NNC69KTL-1Z n'est pas seulement un composant; C'est un engagement envers l'excellence dans tous les aspects de vos projets électroniques. Nous vous invitons à faire la différence que la qualité, la fiabilité et la précision peuvent faire dans vos opérations.

En fin de compte, j'aimerais vous dire si vous avez des demandes de renseignements, n'hésitez pas à nous contacter. Nous attendons avec impatience l'opportunité de vous servir et de construire une relation commerciale amicale.

Courant à faible   courant basse tension,

Cela pourrait être votre premier choix.
