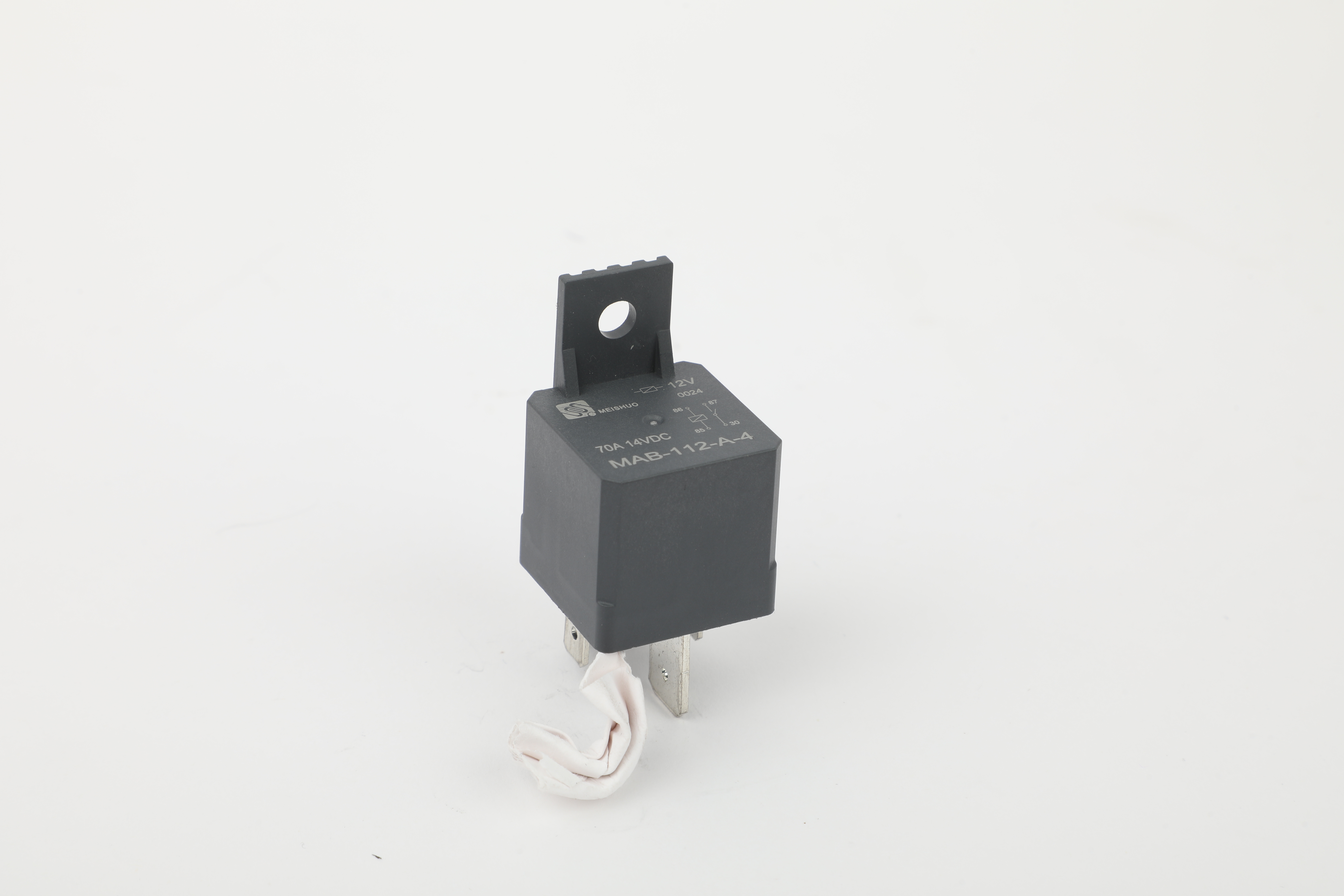

La sélection du mauvais relais de véhicule compromet la fiabilité du système. Nous voyons souvent des constructeurs installer des relais standard sur des ventilateurs de refroidissement robustes. Cette erreur courante entraîne rapidement des contacts soudés et de graves incendies électriques. À l’inverse, des relais trop spécifiques dans l’ensemble de votre construction augmentent inutilement la complexité du câblage. Cela gonfle également l’empreinte de vos composants et gaspille le budget du projet. Les charges électriques automobiles restent rarement statiques pendant le fonctionnement. Vous devez évaluer soigneusement la différence entre le courant de fonctionnement continu et le courant d"appel transitoire. Cette évaluation critique garantit la fiabilité électrique à long terme. Nous avons créé ce guide complet pour établir un cadre d’ingénierie clair. Vous apprendrez exactement comment choisir entre des unités standard de 35 A et des unités robustes de 70 A. Nous basons ces choix sur des types de charge spécifiques, les conditions du compartiment moteur et l"infrastructure de câblage. En adaptant avec précision la capacité du relais à vos charges accessoires, vous évitez les pannes dangereuses du système. Vous garantissez également une fourniture d’énergie optimale sur l’ensemble de votre réseau de véhicules.
La règle des 80 % : les charges continues ne doivent pas dépasser 80 % de la valeur nominale maximale d'un relais pour tenir compte de la dégradation thermique (par exemple, un relais de 35 A supporte en toute sécurité ~ 28 A en continu).
Les profils de charge sont importants : les charges résistives (éclairages) nécessitent une planification de capacité différente de celle des charges hautement inductives (moteurs, ventilateurs) qui génèrent des pics d'appel massifs.
Contraintes de facteur de forme : la mise à niveau vers un relais 70 A nécessite généralement la transition des empreintes micro/mini standard ISO à 5 broches vers des prises de relais Maxi plus grandes avec des bornes de fil de plus gros calibre.
Protection de l'environnement : les applications à courant élevé chauffent davantage ; L'utilisation d'un relais anti-poussière ou d'un boîtier entièrement scellé empêche une défaillance prématurée des contacts due aux débris et à la contamination du compartiment moteur.
Les ingénieurs évaluent la capacité de commutation des relais automobiles en analysant deux mesures électriques distinctes. Tout d’abord, nous examinons le courant continu en régime permanent. Deuxièmement, nous mesurons le courant d’appel transitoire. Le courant continu représente l'état de fonctionnement normal de votre accessoire une fois qu'il s'est stabilisé. Le courant d'appel mesure la surtension initiale massive requise lors de la première mise sous tension d'un appareil. Par exemple, les gros moteurs électriques peuvent tirer trois à cinq fois leur courant continu nominal au démarrage. Un ventilateur fonctionnant à 20 ampères peut atteindre 60 ampères pendant une fraction de seconde. Si votre relais ne peut pas gérer cette brève surtension, les contacts produiront un arc.
Ensuite, nous devons considérer le rôle critique de la chute de tension. Les fabricants testent et évaluent généralement les relais des véhicules à une tension optimale de 14 V CC. Cette tension reflète un état de charge d’alternateur sain et actif. Cependant, les batteries de véhicules standard restent à 12,6 V CC. De plus, les longs trajets de câbles entraînent naturellement une chute de tension. Si la tension de votre système chute à 11 V au niveau de l"accessoire, l"ampérage total doit augmenter pour fournir la même puissance requise. Cette fluctuation pratique a un impact considérable sur les performances réelles du relais et la génération de chaleur.
Enfin, la température ambiante du compartiment moteur impose un déclassement thermique nécessaire. Un compartiment moteur devient incroyablement chaud pendant une conduite normale. La chaleur ambiante élevée réduit considérablement la limite de commutation maximale effective de tout composant électrique. Un relais évalué à 35 ampères à température ambiante ne peut tout simplement pas supporter cette charge à proximité d"un collecteur d"échappement chaud. Les tableaux de déclassement thermique montrent généralement une forte baisse de capacité une fois que la température ambiante dépasse 85 °C (185 °F). Vous devez tenir compte de cette chaleur lors de la planification de la disposition de votre circuit.
Le relais automobile 35 A reste la référence absolue pour les systèmes électriques 12 V modernes. Il offre un excellent équilibre entre empreinte physique et puissance de commutation pratique.
Les principaux cas d"utilisation se concentrent fortement sur les charges résistives et les charges inductives faibles à moyennes. Nous recommandons fortement ces unités pour les barres lumineuses LED, les klaxons de véhicules standard et les pompes à carburant en ligne de base. Ils gèrent également parfaitement la plupart des circuits d’alimentation auxiliaires à faible consommation. Étant donné que ces accessoires ne génèrent pas de pics de tension massifs, une capacité de 35 A fournit une surcharge sûre.
L"intégration du système reste incroyablement simple avec ces unités. Ils s"intègrent facilement dans les prises micro ou mini relais ISO standard. Ce montage universel permet aux constructeurs de se procurer facilement des boîtes à fusibles modulaires. Vous pouvez les câbler efficacement en utilisant du fil automobile standard de 10 à 12 AWG. Cela rend l"intégration propre, simple et hautement compatible avec les faisceaux de câbles d"usine.
Cependant, pousser un relais standard au-delà de ses limites techniques introduit de graves risques de défaillance. Lorsque les constructeurs ignorent les calculs, les composants se décomposent rapidement.
Piqûres de contact : les arcs répétés à courant élevé se vaporisent lentement et endommagent les contacts métalliques internes.
Défaillance de la bobine : une surchauffe du circuit principal peut transférer de la chaleur et brûler la délicate bobine électromagnétique.
Boîtiers fondus : une surcharge électrique prolongée fait fondre facilement les boîtiers de relais en plastique standard, exposant ainsi les fils sous tension.
Contacts soudés : Une surtension massive peut littéralement faire fondre les contacts ensemble, ce qui permet à l'accessoire de rester alimenté en permanence.
Parfois, les composants standards ne peuvent tout simplement pas survivre aux exigences électriques des équipements tout-terrain ou performants. Vous avez besoin d"un relais robuste dédié aux applications à fortes contraintes.
Les principaux cas d'utilisation incluent de gros composants avec des pics d'appel inductifs massifs. Les doubles ventilateurs de radiateur électriques, les treuils tout-terrain lourds et les compresseurs d'air embarqués nécessitent absolument un relais automobile de 70 A. Les pompes hydrauliques lourdes destinées aux systèmes de suspension ou aux bennes basculantes nécessitent également des capacités de commutation beaucoup plus élevées pour fonctionner de manière fiable.

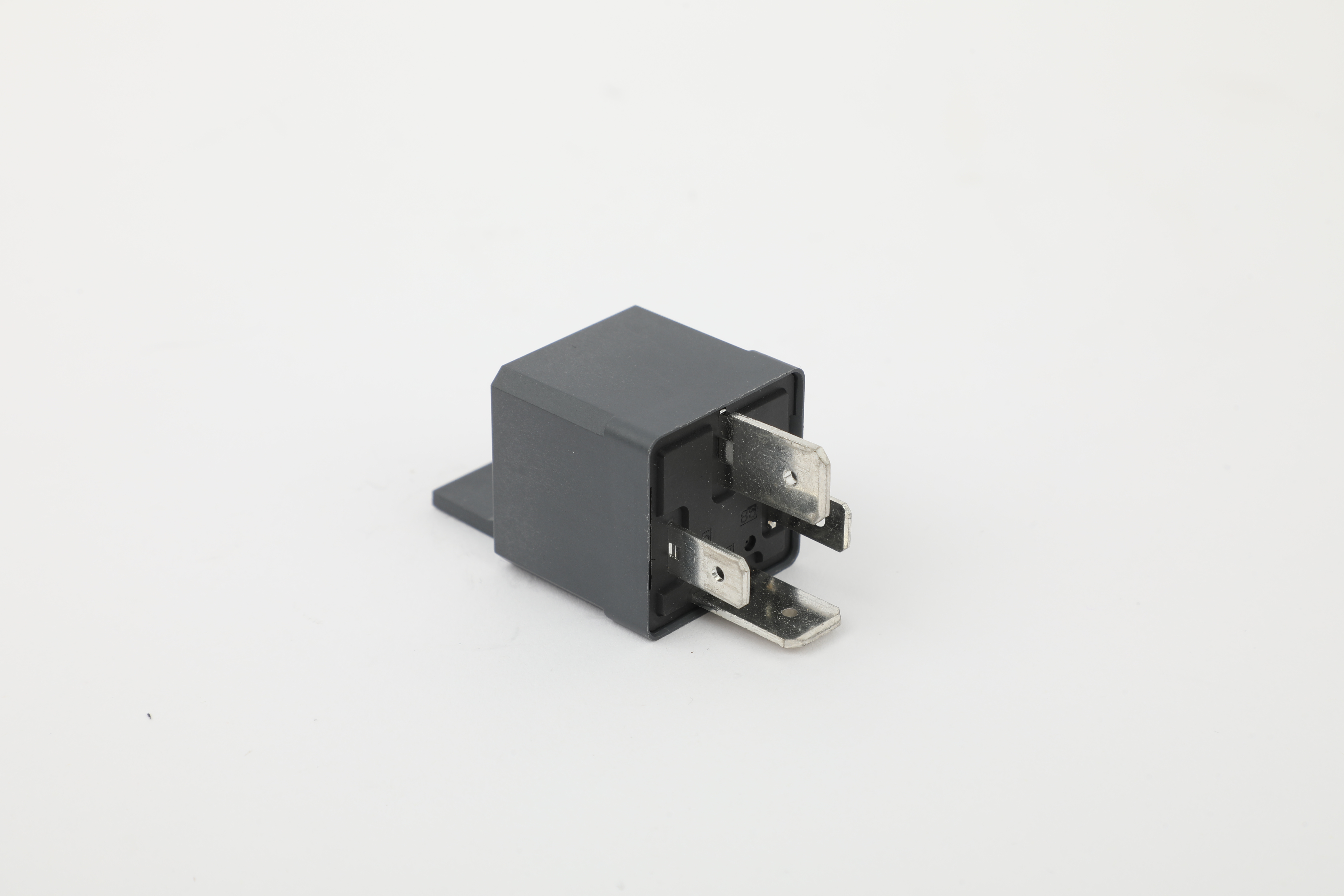

Les différences structurelles justifient l'augmentation de la taille physique d'un véritable relais automatique à courant élevé . Ces unités comportent des plages de contact internes en argent beaucoup plus grandes pour disperser la chaleur. Ils utilisent des ressorts de rappel nettement plus solides. Ces ressorts rigides séparent de force les contacts lourds pour empêcher tout soudage dangereux lors de déconnexions à forte surtension. De plus, ils utilisent des lames de borne beaucoup plus larges. Ces grandes lames gèrent un flux de courant massif sans surchauffe au point de connexion de la prise.
Les conditions de câblage changent radicalement à ce niveau de puissance extrême. Vous ne pouvez pas utiliser de fil fin standard en toute sécurité. Une charge de 70 A nécessite une infrastructure fortement mise à niveau. Nous spécifions généralement du fil de cuivre pur épais de 6 à 8 AWG. Vous avez également besoin de blocs relais robustes de style Maxi pour accepter les bornes plus larges. Insistez sur cette règle : si vous mettez à niveau le relais mais ignorez le câblage, le fil lui-même se transforme en un fusible dangereux et incontrôlé.
Comprendre les différences profondes entre les types de charges dicte votre choix final de composants. Un moteur continu de 20 A peut générer un pic d"appel transitoire de 60 A au démarrage. Ce pic massif nécessite un relais de 70 A pour des raisons de sécurité. À l’inverse, une barre lumineuse résistive de 20 A ne crée aucune surtension d’appel. Par conséquent, cela fonctionne parfaitement sur une unité standard de 35A.
Matrice de charge : faire correspondre les profils de charge à la capacité du relais | ||||
Classification de charge | Exemple de composant commun | Tirage continu typique | Pic d"appel de pointe | Capacité de relais recommandée |
|---|---|---|---|---|
Charge résistive | Grande barre lumineuse LED | 15 ampères | 15 ampères (pas de surtension) | Mini-ISO 35A |
Charge résistive | Éléments de siège chauffants | 25 ampères | 25 ampères (pas de surtension) | Mini-ISO 35A |
Faible charge inductive | Pompe à carburant EFI standard | 12 ampères | 25A - 30A | Mini-ISO 35A |
Charge inductive élevée | Ventilateur de radiateur électrique | 25 ampères | 65A - 75A | Facteur de forme maxi 70A |
Extrême Inductif | Compresseur d"air embarqué | 35 ampères | 80A+ | Facteur de forme maxi 70A |
L’espace physique d’installation dicte fortement la conception pratique du harnais. Les micro et mini blocs ISO standard mesurent environ un pouce carré. Ils s"intègrent parfaitement dans les cadres de motos étroits, les compartiments moteur modernes encombrés ou sous les tableaux de bord. Les blocs relais Maxi commandent beaucoup plus d"espace. Ils présentent des profils beaucoup plus hauts et des bases de montage plus larges. Vous devez planifier soigneusement vos emplacements de montage lorsque vous passez à des composants plus grands. Parfois, les constructeurs doivent fabriquer des supports de montage personnalisés pour accueillir ces boîtes à fusibles plus grandes et de grande capacité.
Chaque constructeur professionnel doit équilibrer le prix initial des composants avec les risques de défaillance à long terme. Les relais standard 35A coûtent très peu cher à produire ou à remplacer. Les unités 70A haute capacité coûtent plus cher au départ. Cependant, la véritable dépense réside dans le fil de cuivre plus épais et les prises spécialisées plus grandes. Vous devez mettre en balance ces dépenses initiales en composants avec l’immense risque de temps d’arrêt. Remplacer un relais de véhicule grillé sur un sentier sombre et isolé est très frustrant. Une boîte à fusibles fondue provoquant un incendie dans le compartiment moteur est une catastrophe coûteuse. Investir dès le départ dans des composants haute capacité appropriés garantit un fonctionnement totalement fiable sous des contraintes extrêmes.
La capacité en ampérage à elle seule ne garantit pas la fiabilité du système. Les risques environnementaux détruisent facilement des composants électriques non protégés qui autrement seraient parfaitement spécifiés.
La protection contre la pénétration joue un rôle majeur dans la longévité électrique. Nous considérons qu'un relais anti-poussière est totalement non négociable pour un montage sur châssis exposé. Si vous montez des composants électriques sur un châssis tout-terrain, à proximité de passages de roues ou sur une cloison marine, vous avez absolument besoin d'indices de protection IP54 à IP67. Ces lourds joints en caoutchouc empêchent l'eau, la boue abrasive et la poussière fine de corroder les contacts internes en cuivre et en argent.
La résistance aux vibrations distingue également les unités de rechange bon marché du matériel de qualité professionnelle. Les relais 70 A à courant élevé contiennent naturellement des masses de contact internes plus lourdes. Cette masse supplémentaire peut rebondir lors d"une conduite tout-terrain extrême ou de routes lourdes en planches à laver. Les fabricants conçoivent des unités robustes haut de gamme avec des ressorts hélicoïdaux haute tension. Ces ressorts internes résistent bien mieux aux environnements à fortes vibrations que les unités standard et légères de 35 A.
Enfin, vous devez évaluer de manière critique les indicateurs de qualité figurant sur la fiche technique du fabricant avant d"acheter.
Composition du matériau de contact : recherchez toujours les contacts en oxyde d'argent et d'étain (AgSnO2). Ils résistent bien mieux au soudage à l’arc à courant élevé que les alliages d’argent basiques et bon marché.
Durée de vie électrique : les relais de haute qualité doivent survivre confortablement à plus de 100 000 cycles de commutation électrique à pleine charge nominale.
Durée de vie mécanique : les pièces mobiles physiques internes devraient facilement supporter plus de 1 000 000 d'opérations sans qu'une charge active soit appliquée.
Choisir la capacité de relais appropriée évite en toute sécurité les pannes électriques catastrophiques de l’automobile. Notre logique de décision technique finale reste simple. Par défaut, un relais standard de 35 A pour l"éclairage LED standard et les accessoires intérieurs à faible consommation. Cette stratégie conservatrice permet d"économiser de l"espace d"installation vital et des coûts de câblage initiaux. Cependant, vous devez explicitement imposer un relais robuste de 70 A pour les ventilateurs de refroidissement principaux, les treuils et les moteurs électriques à forte surtension.
Suivez ces prochaines étapes spécifiques orientées vers l’action avant d’acheter les composants de votre harnais :
Calculez le courant d"appel de crête exact de votre circuit accessoire spécifique à l"aide d"un ampèremètre.
Vérifiez que le calibre de fil sélectionné supporte en toute sécurité ce courant transitoire de pointe sans fondre.
Sélectionnez un boîtier de relais correctement scellé en fonction de votre emplacement de montage environnemental spécifique.
Confirmez que l"alternateur de votre véhicule peut supporter en toute sécurité la charge continue combinée totale.
En suivant strictement ces étapes professionnelles, vous réussirez à construire un faisceau de câbles robuste qui survivra facilement aux conditions de conduite les plus difficiles.
R : Les relais n° 70A utilisent généralement une empreinte « Maxi » avec des lames de borne plus grandes de 3/8 » (9,5 mm), qui ne conviennent physiquement pas à une prise micro/mini ISO standard.
R : La consommation de la bobine (la puissance nécessaire pour maintenir le relais fermé) est légèrement plus élevée sur un relais de 70 A, mais la différence est négligeable. L"épuisement de la batterie dépend entièrement de l"accessoire connecté côté charge. La mise à niveau du relais permet simplement au courant de passer de manière plus sûre ; cela n"oblige pas l"accessoire à consommer plus d"énergie totale de votre batterie.
R : Les contacts internes surchaufferont, pouvant se fermer par soudage (ce qui maintiendra l"accessoire allumé en permanence) ou faire fondre le boîtier, créant ainsi un risque d"incendie grave. Le câblage interne standard et les fines lames de bornes ne peuvent pas dissiper l"excès de chaleur généré par la consommation de courant élevée, ce qui entraîne une défaillance rapide et catastrophique des composants.
