La fiabilité des appareils électroménagers dépend souvent d’un petit composant facilement négligé sur le circuit imprimé. Si ce commutateur échoue, la machine entière tombe généralement en panne en même temps. De tels échecs déclenchent rapidement des réclamations coûteuses au titre de la garantie et nuisent à la réputation durement gagnée de la marque. Les ingénieurs concepteurs luttent constamment pour équilibrer les dépenses initiales en composants par rapport aux conditions difficiles du monde réel. Les appareils électroménagers sont quotidiennement exposés à l’humidité, aux peluches, à la graisse et à une chaleur extrême. La sélection du mauvais type de protection de relais garantit pratiquement des défaillances précoces sur le terrain. Nous explorerons comment les méthodes de fabrication automatisées et les environnements des utilisateurs finaux dictent vos choix exacts de composants. Vous découvrirez un cadre fondé sur des preuves pour vous aider à prendre cette décision de conception critique. Notre guide décompose le conflit fondamental entre la protection de l’environnement et l’efficacité thermique. En fin de compte, vous apprendrez exactement comment spécifier la bonne configuration de relais pour garantir un cycle de vie robuste du produit de dix à quinze ans.
Une défaillance des relais conduit souvent directement à une défaillance catastrophique de l"appareil. Prenons l"exemple d"un relais de chauffage de machine à laver bloqué en position « ON ». Ce dysfonctionnement fait bouillir l"eau de manière incontrôlable, détruisant l"appareil et risquant de graves blessures à l"utilisateur. A l"inverse, un relais défaillant « OUVERT » arrête complètement le cycle de chauffage. L"utilisateur enregistre immédiatement l"appareil comme cassé. Vous devez éviter les deux modes de défaillance grâce à une spécification précise des composants.
Les ingénieurs définissent le succès en équilibrant plusieurs exigences opposées. Vous devez identifier un relais capable de survivre au stress de la fabrication automatisée. Le brasage à la vague implique un choc thermique intense. Le lavage aqueux introduit des solvants chimiques agressifs. Après avoir survécu à l’assemblage, le composant doit supporter un cycle de vie exigeant. Les appareils électroménagers typiques fonctionnent pendant dix à quinze ans. Vous devez atteindre cette longévité sans gonfler les coûts de production unitaires. L’ajout de fonctionnalités de protection inutiles érode rapidement les marges bénéficiaires des lignes de production à haut volume.
La variabilité environnementale modifie radicalement votre approche de conception. Vous devez classer les appareils électroménagers dans des classes environnementales distinctes. Les lave-vaisselle, les machines à laver et les systèmes CVC fonctionnent dans des conditions humides et difficiles. Ils sont confrontés à une humidité constante, à la condensation et aux vapeurs chimiques. Les fours, les micro-ondes et les cafetières représentent des appareils secs. Ils fonctionnent dans des environnements stables, quoique parfois très chauds. Nous ne pouvons pas appliquer une règle universelle pour la sélection des composants dans ces différentes catégories. L"environnement d"exploitation spécifique dicte le niveau de protection de base requis pour les circuits.

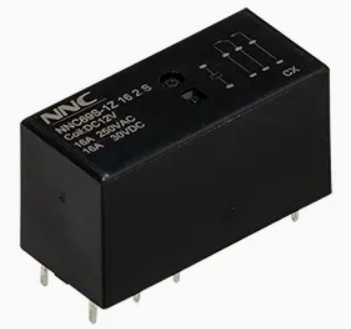

Les normes industrielles définissent les appareils « scellés » en fonction de leurs capacités de protection contre la pénétration. Un relais PCB scellé typique porte généralement une classification d'étanchéité au lavage RT III. Les fabricants scellent le boîtier en plastique à l’aide de résine époxy. Cela empêche la pénétration de liquide lors du lavage agressif des circuits imprimés. Les relais hermétiquement scellés représentent un niveau supérieur, utilisant des joints verre-métal. Cependant, les fabricants d'appareils électroménagers utilisent rarement des conceptions hermétiques en raison de leurs coûts prohibitifs.
Les configurations scellées offrent des avantages de fabrication et opérationnels significatifs. Ils offrent une immunité totale à la pénétration de flux lors du brasage à la vague automatisé. Le flux liquide ne peut pas pénétrer la barrière époxy et contaminer les contacts internes. De plus, ils offrent une protection robuste contre les environnements difficiles des appareils. Les boîtiers scellés bloquent l"humidité, les peluches en suspension dans l"air et la graisse de cuisson. Cette isolation empêche l"oxydation par contact et le blocage mécanique au fil des années d"utilisation quotidienne.
Malgré ces avantages, vous devez gérer de sérieux risques de mise en œuvre. Le problème le plus critique concerne les émissions piégées en interne. Un arc électrique se produit naturellement lors des opérations de commutation de contact. Cet arc à haute énergie génère de l"ozone et vaporise des quantités microscopiques de plastique et de métal. Une enceinte entièrement scellée emprisonne ces gaz à l’intérieur du boîtier.
Les émissions piégées dégradent inévitablement les performances des composants. L"ozone piégé accélère l"oxydation des contacts en alliage d"argent. Au fil du temps, l’accumulation de carbone augmente la résistance de contact. Une résistance plus élevée génère une chaleur excessive, qui finit par souder les contacts ensemble ou détruire le boîtier en plastique. Vous pouvez atténuer ce risque en « enlevant la pointe ». Les fabricants moulent une petite cheville en plastique sur le couvercle du relais. Une fois le processus de lavage en usine terminé, les travailleurs cassent physiquement cette plume. Cette simple action purge l"enceinte, permettant aux gaz nocifs de s"échapper tout en rétablissant l"équilibre thermique.
Les configurations non scellées englobent deux classifications industrielles principales. Les appareils RT I sont protégés contre la poussière mais offrent une protection minimale contre les liquides ou les vapeurs. Les appareils RT II sont résistants aux flux. Ils comportent un scellant de base autour des bornes de base. Ce produit d"étanchéité empêche le flux vaporisé de s"infiltrer vers le haut dans le boîtier pendant le brasage à la vague. Cependant, les appareils RT II ne résistent pas à l"immersion dans un liquide ou à un lavage agressif après soudure.
Ces conceptions plus simples offrent des avantages de performances uniques. Ils permettent un dégazage immédiat suite à un arc électrique. Les vapeurs nocives d’ozone et de carbone s’échappent librement dans l’atmosphère environnante. Cette ventilation préserve l’intégrité des contacts et prolonge la durée de vie électrique. De plus, les boîtiers non scellés offrent une dissipation thermique supérieure. La chaleur se déplace facilement des contacts internes vers l"air extérieur. Cette efficacité thermique est cruciale pour commuter les charges d’appareils à courant élevé, telles que les moteurs de compresseurs de réfrigérateurs.
Les appareils non scellés réduisent également vos coûts de base de nomenclature (BOM). Ils nécessitent moins d’époxy et moins d’étapes de fabrication que leurs homologues lavables. Lorsqu’elles sont multipliées sur des millions d’unités de production, ces économies deviennent très significatives.
Cependant, vous êtes confronté à des risques de mise en œuvre distincts. Les relais non scellés restent très vulnérables à la contamination par flux. Si votre usine a du mal à contrôler les paramètres de brasage à la vague, des vapeurs de flux pénétreront dans le boîtier. Le flux condensé recouvre physiquement les contacts, provoquant une panne électrique immédiate. De plus, les appareils non scellés sont strictement inadaptés à certains procédés d"assemblage. Vous ne pouvez pas les utiliser sur des planches nécessitant un lavage aqueux. Vous ne pouvez pas non plus appliquer de vernis de protection liquide sur le carton, car l"action capillaire entraînera le revêtement directement dans le mécanisme interne.
| Caractéristiques des composants | RT I / RT II (non scellé) | RT III (étanche aux lavages) |
|---|---|---|
| Dissipation thermique | Excellent | Faible à modéré |
| Capacité de dégazage | Continu | Nécessite une ventilation manuelle |
| Immunité à la pénétration du flux | Vulnérable (RT I) / Modéré (RT II) | Immunité complète |
| Coût de fabrication | Référence | Prime |
Les capacités de la chaîne de montage de votre usine dictent vos principales contraintes. Si votre production repose sur un brasage à la vague suivi immédiatement d"un lavage à l"eau ou chimique, vous n"avez pas le choix. Vous devez sélectionner un composant étanche au lavage RT III. La pression de l’eau et les solvants ruineront instantanément toute classification inférieure. Vous ne pouvez contourner cette règle qu"en soudant le relais à la main une fois la phase de lavage automatisée terminée.
À l’inverse, de nombreuses usines modernes utilisent un procédé de flux « sans nettoyage ». Cette méthode élimine entièrement l’étape de lavage après soudure. Dans ces conditions spécifiques, évaluer un relais PCB scellé ou non scellé devient beaucoup plus facile. Un modèle RT II non scellé ou résistant aux flux devient une option hautement viable et rentable.
Les caractéristiques de la charge électrique influencent fortement votre stratégie thermique. Les appareils entraînant des charges d"appel élevées, comme les compresseurs ou les moteurs de pompe, créent un arc électrique important. Cet arc génère une immense chaleur localisée et des gaz en expansion. Les relais non scellés dissipent bien mieux l"énergie thermique qui en résulte que les systèmes fermés. Ils maintiennent une température de fonctionnement plus basse, ce qui empêche la déformation plastique.
Les charges de signaux à faible courant nécessitent une approche complètement différente. Ces circuits commutent de très petites quantités de courant, souvent pour le retour du microcontrôleur. Ils n’ont pas l’énergie électrique nécessaire pour « brûler » la contamination de surface. Si vous placez des relais non étanches dans des environnements poussiéreux ou gras, un micro-film se formera rapidement sur les contacts. Ce film provoque une perte de signal. Dans ces scénarios, une enceinte scellée assure l’isolation nécessaire.
Vous devez mapper le composant à la destination finale de l"appliance. Les environnements très humides favorisent fortement une protection étanche. Les machines à laver, les lave-vaisselle et les unités CVC extérieures subissent une condensation constante. La vapeur d"eau pénètre facilement dans les boîtiers non scellés. Cette humidité provoque une corrosion rapide des bobines et une oxydation des contacts. Vous devez sceller les circuits pour garantir une fonctionnalité à long terme.
Les environnements à chaleur ambiante élevée exigent une ventilation maximale. Les fours, les sèche-linge et les grille-pain commerciaux génèrent des températures internes extrêmes. Si vous utilisez ici une enceinte scellée, l’air interne se dilate considérablement. La chaleur emprisonnée pousse le boîtier du composant au-delà de ses limites thermiques structurelles. La ventilation du boîtier empêche la distorsion mécanique et garantit un mouvement fiable de l"armature.
Les cadres réglementaires fournissent des garde-fous stricts aux concepteurs d’appareils. Les agences de sécurité n"autorisent pas la sélection arbitraire des composants. Vous devez respecter des normes telles que UL 508 pour les équipements de contrôle industriel et UL 60947-4-1 pour les contrôleurs de moteur. Plus important encore, la norme CEI 60335-1 régit les exigences de sécurité pour les appareils électroménagers laissés sans surveillance. Les machines à laver intelligentes et les aspirateurs robotisés entrent dans cette catégorie spécifique.
La norme CEI 60335-1 impose des tests rigoureux sur les fils incandescents. Ce test garantit que les matériaux plastiques ne s'enflamment pas ou ne propagent pas de flammes lors de défauts électriques. Le matériau du boîtier en plastique doit satisfaire à ces exigences d'inflammabilité, quel que soit le type de joint. Lorsque vous spécifiez un relais PCB scellé , vérifiez que le fabricant utilise des résines conformes aux normes Glow Wire.
L"évaluation des fournisseurs nécessite une attention stricte aux données de test. Vous devez exiger des preuves empiriques de la part de vos partenaires fabricants. Demandez des données complètes de tests de cycle de vie pour les composants fonctionnant sous vos profils de charge spécifiques. N"acceptez pas les données de charge résistive génériques si vous commutez une charge de moteur inductive.
Vous devez lancer plusieurs actions critiques pour la prochaine étape afin de sécuriser votre chaîne d’approvisionnement. Suivez cette approche structurée :
Votre sélection de composants a un impact direct sur la fiabilité, la sécurité et la perception de la marque de l"appareil. Nous avons établi que les relais scellés représentent une nécessité de fabrication non négociable pour les chaînes d"assemblage à lavage intensif et les appareils destinés à des environnements humides. Ils offrent une défense inégalée contre l’intrusion de liquides et de solvants d’usine. Cependant, les relais non scellés s"imposent comme les champions de la fiabilité à long terme pour la commutation de charges à courant élevé dans des environnements secs. Leurs capacités supérieures de dissipation thermique et de dégazage naturel empêchent une dégradation prématurée des contacts.
Alignez toujours étroitement vos spécifications avec les capacités de soudure et de lavage spécifiques de votre usine. Ce n"est qu"après avoir assuré la compatibilité de fabrication que vous pourrez optimiser l"environnement de cuisine ou de buanderie du consommateur.
R : Non. Le revêtement pénètre dans le mécanisme du relais, saisissant l"armature ou recouvrant les contacts. Un relais scellé est strictement requis.
R : RT II empêche les vapeurs de flux de pénétrer via la base pendant le soudage, mais ne résiste pas au lavage liquide. Le RT III est entièrement étanche à l"immersion dans les liquides pendant le processus de lavage des PCB.
R : Pas nécessairement. Bien qu"ils soient protégés des contaminants externes, les gaz internes piégés par les arcs électriques peuvent en fait réduire la durée de vie électrique d"un relais scellé par rapport à un relais ventilé soumis à de lourdes charges.
