NNC70B
CLION
État de disponibilité: | |
---|---|
Quantité: | |
Le HHC70/3-1(MKP3P) est un relais électromécanique robuste conçu pour les applications haute puissance.Ce relais est conçu pour fournir des capacités de commutation fiables en mettant l'accent sur la durabilité et la longévité opérationnelle.Sa taille compacte et ses options de montage polyvalentes en font un choix idéal pour un large éventail de systèmes industriels et électroniques.
Certifications: Le relais est certifié CE et CCC, garantissant le respect de normes strictes de qualité et de sécurité.
Construction durable: Il bénéficie d'une structure solide, résistante aux chocs et aux vibrations, adaptée aux environnements difficiles.
Durée de vie prolongée: Le relais est conçu pour une longue durée de vie opérationnelle, avec une durée de vie électrique supérieure à 100 000 cycles et une durée de vie mécanique de plus de 10 millions de cycles.
Évaluations de contact puissantes: Offre 1 groupe de contacts évalués à 50 A et 2 groupes à 40 A, permettant des capacités de commutation de charge substantielles.
Flexibilité de montage: Disponible dans les styles de montage par boulons et sur rail DIN pour une intégration facile dans les systèmes existants.
Résistance des contacts: ≤100mΩ
Durée de vie électrique: ≥10^5 cycles (à une fréquence de 10 opérations par minute)
Durée de vie mécanique: ≥10^7 cycles (à une fréquence de 300 opérations par minute)
Tension de bobine: CC : 6-220 V, CA : 6-380 V
Heure de prise en charge: <25ms
Temps de libération: ≤15ms
Résistance diélectrique: 1500VAC pendant 1 minute avec un courant de fuite de 1mA entre contacts homopolaires et opposés, et 2500VAC entre contacts et bobine
La resistance d'isolement: 100 MΩ
Température ambiante: -20℃ à +40℃ (sans condensation)
Humidité ambiante: 20% à 85% HR
Pression atmosphérique: 86 à 106KPa
Résistance au choc: 10G (avec une demi-impulsion sinusoïdale de 11ms)
Résistance aux vibrations: 10-55Hz avec une double amplitude de 1,5mm

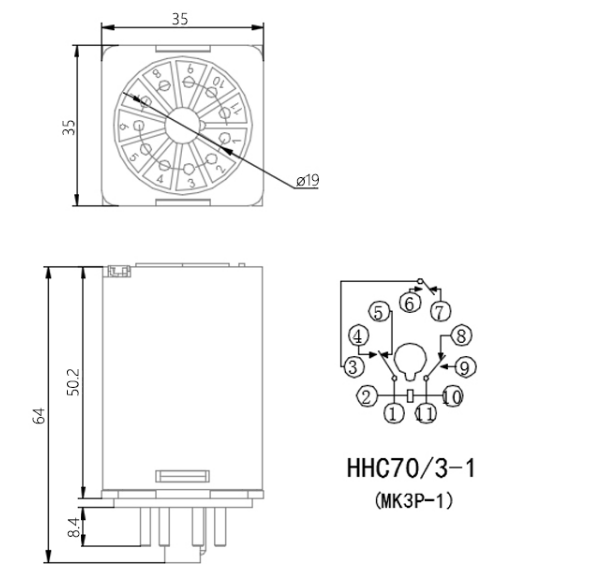

Dimensions: 64×35×35mm
Poids: Environ 160g
Capacité de charge élevée: Avec des valeurs nominales allant jusqu'à 50 A pour un contact simple et 40 A pour des contacts doubles, le relais est conçu pour une commutation haute puissance.
Opération rapide: Des délais de prise en charge et de libération rapides garantissent un fonctionnement rapide et réactif dans les systèmes automatisés.
Large plage de tension: La large plage de tension de la bobine permet une compatibilité avec diverses sources d'alimentation.
Sécurité et fiabilité: Une rigidité diélectrique et une résistance d'isolement élevées contribuent à la sécurité et à la fiabilité du relais.
Résilience environnementale: Le relais est conçu pour résister à une large plage de températures, de niveaux d'humidité et de pressions atmosphériques, ce qui le rend adapté à diverses conditions de fonctionnement.
Design compact: Malgré ses capacités de puissance élevée, le relais conserve un format compact, économisant ainsi de l'espace dans les installations.
Le HHC70/3-1(MKP3P) est bien adapté aux applications dans les secteurs de l'automobile, des télécommunications, de l'automatisation industrielle et de l'alimentation électrique où la commutation haute puissance et la fiabilité à long terme sont primordiales.
