Quelles spécifications sont importantes lorsque vous achetez un micro-switch ?

Trouver le bon interrupteur va bien au-delà de la recherche du prix unitaire le plus bas. Un composant incompatible peut entraîner une défaillance catastrophique du système, de graves risques pour la sécurité ou des rappels de produits coûteux sur toute la ligne. Les responsables des achats et les ingénieurs matériels rencontrent fréquemment des fiches techniques remplies de terminologies qui se chevauchent. Ils manquent souvent du contexte nécessaire concernant les conditions de charge réelles et les facteurs de stress environnementaux. Ces lacunes dans la compréhension rendent la sélection des composants très risquée pour les nouvelles versions de matériel.

Cet article fournit un cadre définitif, fondé sur l'ingénierie, pour évaluer les spécifications principales des micro-interrupteurs . Notre objectif est de vous aider à combler le fossé des connaissances entre les chiffres théoriques des fiches techniques et les performances physiques réelles. En suivant ce guide, vous garantirez un alignement étroit entre les exigences spécifiques de votre application et les véritables capacités du partenaire de fabrication choisi.

Points clés à retenir

• L'adaptation électrique nécessite d'analyser à la fois la charge maximale et le courant de « mouillage » minimum pour éviter l'oxydation des contacts.
• Le dimensionnement mécanique dicte le facteur de forme ; un micro-interrupteur subminiature de haute fiabilité est souvent requis pour les applications modernes et limitées en espace.
• Les variables environnementales (protection contre la pénétration, températures extrêmes) modifient considérablement le véritable cycle de vie du commutateur par rapport aux affirmations de base de la fiche technique.
• Le choix d'un fournisseur de micro-interrupteurs vérifié sur la base de certifications mondiales (UL, ENEC, CQC) atténue les risques de chaîne d'approvisionnement et de conformité à long terme.

Spécifications électriques : au-delà de la tension et du courant standard

Les ingénieurs considèrent souvent les caractéristiques électriques comme un simple seuil. Ils supposent qu’une note plus élevée garantit automatiquement de meilleures performances. Cet état d"esprit crée des problèmes importants lors de la spécification des composants électriques pour les circuits logiques modernes.

Le risque de surspécification

La sélection d"un commutateur conçu pour un courant beaucoup plus élevé que nécessaire peut provoquer activement des pannes dans les circuits logiques de faible consommation. Les commutateurs à courant élevé utilisent des contacts robustes en alliage d"argent. Ces contacts robustes nécessitent un arc électrique important lors de la fermeture pour nettoyer leurs surfaces. Si vous placez un interrupteur de 16 ampères dans une ligne d"entrée de microcontrôleur de 5 milliampères, le circuit ne génère jamais suffisamment d"énergie pour créer cet arc de nettoyage. Au fil du temps, l’exposition environnementale crée une fine couche d’oxydation de sulfure d’argent sur la surface de contact. Étant donné que le signal logique de faible puissance ne peut pas traverser cette couche d"oxydation, le commutateur agit comme un circuit ouvert, tombant complètement en panne.

Charge minimale et courant de mouillage

Nous appelons l"énergie minimale requise pour traverser l"oxydation de la surface de contact le « courant de mouillage ». Elle représente une condition limite critique pour un fonctionnement fiable. Pour évaluer correctement le courant de mouillage, vous devez examiner de près la métallurgie des contacts.

• Contacts plaqués or : spécifiez-les pour les applications à faible courant et niveau de signal, fonctionnant généralement sous 100 mA ou 24 V CC. L'or ne s'oxyde pas. Il garantit une transmission fiable du signal même à des niveaux de microampères.
• Contacts en argent standard : utilisez-les exclusivement pour les charges de puissance plus élevée. Ils gèrent bien les arcs électriques et résistent au soudage sous de fortes surtensions, mais ils exigent un courant de mouillage minimum approprié pour rester fonctionnels.

Types de charge et courants d"appel

Lors de la sélection d'un standard micro-interrupteur , vous devez faire la différence entre les charges qu'il contrôlera. Les valeurs nominales de la fiche technique supposent généralement une charge purement résistive, comme un simple appareil de chauffage. Les applications du monde réel se comportent rarement aussi poliment.

• Charges résistives : le courant reste stable à partir du moment où le circuit se ferme. La notation de la fiche technique s’applique directement.
• Charges inductives : des appareils tels que des solénoïdes ou des bobines de relais stockent l'énergie magnétique. La coupure du circuit provoque des pointes de tension et de graves arcs de contact. Vous devez déclasser considérablement le commutateur pour les applications inductives.
• Charges de moteur : les moteurs à courant continu génèrent des courants d'appel massifs au démarrage. Un moteur fonctionnant à 2 ampères peut tirer 12 ampères pendant les premières millisecondes. Si vos contacts ne peuvent pas gérer cette surtension transitoire, ils se souderont rapidement.

Paramètres mécaniques : dimensionnement, actionnement et facteurs de forme

Les paramètres électriques assurent la sécurité du circuit, mais les paramètres mécaniques garantissent la fonctionnalité physique. Si les dimensions de l’actionneur ou les profils de force ne s’alignent pas, les meilleurs contacts électriques au monde ne seront d’aucune aide.

Empreinte physique

L"évaluation des dimensions physiques nécessite d"examiner les facteurs de forme standard, miniatures et subminiatures. Les commutateurs standard offrent des puissances nominales élevées et des bornes robustes. Les modèles miniatures équilibrent une puissance modérée et un espace réduit. Les profils subminiatures poussent la miniaturisation à l’extrême.

Vous devez soigneusement considérer l’intégration contextuelle. Les équipes chargées du matériel doivent souvent se procurer un micro-commutateur subminiature de haute fiabilité pour les applications où l'espace est extrêmement limité et où la panne n'est pas une option. Les verrous de porte automobile, les capteurs de sécurité IoT compacts et les pompes à perfusion médicales portables en sont d’excellents exemples. Ces applications exigent une précision zéro défaut dans un emballage souvent pas plus grand qu'un ongle.

Caractéristiques de fonctionnement : force et déplacement

L"adaptation du profil d"actionnement mécanique à votre mécanisme d"entraînement physique détermine la longévité du produit.

• Force de fonctionnement (OF) : Cela mesure la pression nécessaire pour enclencher le mécanisme interne. Vous devez faire correspondre l'OF à votre mécanisme de conduite. Si la force est trop élevée, une came en plastique légère pourrait se plier ou ne pas déclencher l'interrupteur. Si la force est trop faible, de fortes vibrations peuvent provoquer de faux actionnements.
• Pré-course et sur-course : la pré-course indique la distance parcourue par l'actionneur avant que le circuit électrique ne change d'état. La surcourse fait référence à la distance de sécurité à laquelle l'actionneur peut continuer à se déplacer après un changement d'état. Le calcul de vos tolérances mécaniques garantit que vous n'écraserez pas le boîtier de l'interrupteur pendant la course d'actionnement maximale.

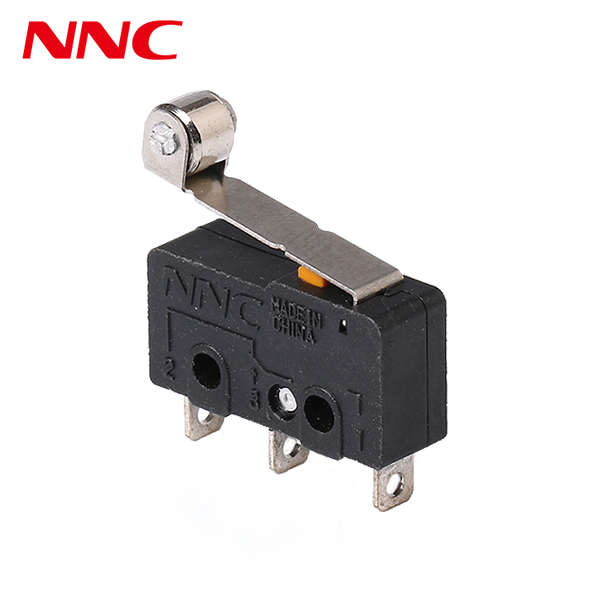

Types de leviers d"actionneur

L"interface entre votre machine et le commutateur détermine le style d"actionneur à sélectionner. Les poussées linéaires directes nécessitent un matériel différent de celui des cames coulissantes.

Tableau de comparaison des actionneurs

Résilience environnementale et protection contre la pénétration (indices IP)

Un interrupteur fonctionne parfaitement dans un laboratoire climatisé. Placé à l’extérieur ou à l’intérieur d’une usine poussiéreuse, ce même composant peut tomber en panne en quelques semaines. La résilience environnementale nécessite une spécification proactive.

Définir l"environnement opérationnel

Vous devez évaluer l’environnement réel. Le produit sera-t-il confronté à une forte poussière ? Les opérateurs l’arroseront-ils avec de l’eau ? Va-t-il rester dans des conditions très humides où de la condensation se forme à l"intérieur des enceintes ? Sera-t-il confronté à des gaz corrosifs dans les installations de transformation agricole ou chimique ? Répondre à ces questions affine immédiatement vos critères de sélection.

Commutateurs scellés ou non scellés

Les indices de protection (IP) déterminent dans quelle mesure un composant bloque les particules solides et les liquides.

Un micro-interrupteur scellé classé IP67 est obligatoire pour les équipements extérieurs, les applications extérieures automobiles et les appareils électroménagers comme les machines à laver. IP67 garantit que les contacts internes restent complètement protégés contre les fortes poussières et l"immersion temporaire dans l"eau. Les résines époxy et les joints en caoutchouc spécialisés permettent d"obtenir cette étanchéité.

Vous devez reconnaître le compromis. Les interrupteurs scellés présentent généralement différents profils de force de fonctionnement car les joints internes en caoutchouc ajoutent une résistance mécanique. Ils entraînent également des coûts unitaires plus élevés que les variantes IP40 standard non scellées. Si votre application réside en toute sécurité dans un boîtier principal sec et scellé, un commutateur IP40 peut parfaitement suffire.

Températures extrêmes

Vérifiez toujours les plages de températures de fonctionnement standard par rapport à vos exigences réelles. La plupart des boîtiers en plastique standard se déforment ou fondent sous l"effet d"une chaleur extrême. Les lubrifiants internes standard gèlent sous un froid extrême. Si vous concevez des fours commerciaux, des systèmes CVC ou des équipements aérospatiaux, vous aurez besoin d"exigences personnalisées en matière de haute température. Ceux-ci s"appuient sur des plastiques thermodurcissables spécialisés, des composants en caoutchouc de silicone et des alliages métalliques hautes performances conçus pour résister à des cycles thermiques massifs.

Analyse du cycle de vie : durabilité mécanique ou électrique

Les fiches techniques promeuvent avec enthousiasme des chiffres massifs sur le cycle de vie. Sans une interprétation minutieuse, ces chiffres induisent les ingénieurs en erreur et créent une fausse confiance quant à la longévité des produits.

Décrypter la durée de vie des fiches techniques

Vous devez clarifier la différence fondamentale entre la durée de vie mécanique et la durée de vie électrique.

La durée de vie mécanique représente des tests sans aucune charge électrique. Le fabricant clique simplement physiquement sur l"actionneur de l"interrupteur jusqu"à ce qu"un ressort se brise ou qu"une charnière tombe en panne. Ce nombre atteint souvent 1 million à plus de 10 millions de cycles. La durée de vie électrique teste le commutateur sous une charge électrique nominale complète. La dégradation de l"arc, les piqûres de contact et le transfert de matière se produisent rapidement. La durée de vie électrique culmine généralement entre 50 000 et 100 000 cycles. La durée de vie électrique dicte toujours la véritable durée de vie de votre circuit fonctionnel.

Attrition dans le monde réel

La durée de vie théorique se dégrade rapidement lorsqu"elle est exposée aux conditions de fonctionnement réelles. Plusieurs facteurs accélèrent l’attrition des contacts.

• Fréquence de cycle : un clic rapide génère de la chaleur emprisonnée. Une fréquence d'actionnement élevée empêche les contacts internes de refroidir, accélérant ainsi la fatigue du métal.
• Vibrations environnementales : les vibrations continues provoquent des micro-frettings sur les surfaces de contact, usant prématurément les placages de métaux précieux.
• Surtensions de charge de pointe : des pics de tension occasionnels ou des événements de court-circuit vaporisent instantanément des quantités microscopiques de matériau de contact, réduisant considérablement la durée de vie restante.

Cadre d"évaluation

Pour éviter de payer trop cher pour une durabilité inutile, suivez ce cadre systématique pour calculer les taux de défaillance acceptables.

1. Définissez la période de garantie prévue de votre produit final en années.
2. Estimez le nombre maximum d’actionnements quotidiens que l’utilisateur final déclenchera.
3. Multipliez les actionnements quotidiens par le nombre total de jours de la période de garantie pour trouver le nombre de cycles de base requis.
4. Appliquez un multiplicateur de marge de sécurité (généralement de 1,5x à 2,0x) pour tenir compte des facteurs d'attrition réels tels que les vibrations et les changements de température.
5. Comparez cette exigence finale calculée directement avec la durée de vie électrique déclarée par le fournisseur à votre tension et courant de charge spécifiques.

Vérification d"un fournisseur de micro-interrupteurs : conformité et stabilité de la chaîne d"approvisionnement

La conception de composants de la plus haute qualité ne signifie rien si le fabricant ne peut pas les produire de manière cohérente. L"évaluation de votre partenaire de fabrication est tout aussi essentielle que l"évaluation du composant lui-même.

Certifications comme référence

Le fournisseur de micro-interrupteurs que vous avez choisi doit fournir des approbations d'agence mondiales facilement traçables. Ces certifications vérifient la sécurité et la conformité. Recherchez les marques UL ou cUL pour entrer sur le marché nord-américain. Exiger les certifications ENEC pour la distribution européenne. Mandatez les marques CQC pour la conformité du marché chinois. Les certifications traçables évitent les retards douaniers, protègent contre la responsabilité en cas de blessure de l'utilisateur final et garantissent la sécurité des matériaux de base.

Capacités de personnalisation

Les composants disponibles dans le commerce s"intègrent rarement parfaitement dans des ensembles mécaniques hautement personnalisés. Évaluez si le fournisseur maintient des capacités d’outillage agiles. Peuvent-ils modifier rapidement la forme des leviers ? Peuvent-ils intégrer des faisceaux de câbles spécifiques directement sur les bornes des interrupteurs ? Vont-ils modifier les angles des bornes pour faciliter l"insertion du PCB ? Donnez la priorité aux partenaires qui exécutent ces modifications sans exiger de coûts NRE (Non-Recurring Engineering) excessifs ou de quantités minimales de commande déraisonnables.

Assurance qualité et tests

Les allégations marketing nécessitent une validation empirique. Recherchez des partenaires de fabrication qui exploitent des laboratoires de tests internes certifiés. Demandez-leur de fournir des rapports de laboratoire de tests spécifiques pour les lots que vous avez l"intention d"acheter. Les principaux rapports incluent des données de conformité RoHS pour la sécurité environnementale, des journaux de tests au brouillard salin pour la résistance à la corrosion et des graphiques de tests de cycle de vie électrique spécifiques. La validation des allégations des fiches techniques à l"aide de données brutes protège la réputation de votre marque.

Conclusion

Trouver le bon micro-interrupteur nécessite une évaluation équilibrée des charges électriques, des contraintes physiques et des réalités environnementales. Le fait de négliger les courants de mouillage, les compromis en matière d"indice de protection IP ou les tolérances mécaniques garantit une défaillance prématurée sur le terrain.

Ne vous fiez pas uniquement aux numéros des fiches techniques les plus importantes. Prototypez toujours avec des échantillons physiques évalués dans des conditions de fonctionnement réelles avant d"autoriser la production en série. La chaleur ambiante, l’humidité et les vibrations mécaniques révéleront des défauts qui échappent aux calculs théoriques.

Vos prochaines étapes immédiates impliquent de consulter directement les ingénieurs d’application des fournisseurs. Demandez des modèles CAO 3D pour vérifier l’ajustement mécanique dans votre boîtier. Enfin, sécurisez toute la documentation de conformité et de test nécessaire pour protéger votre calendrier de production.

FAQ

Q : Pourquoi mon micro-interrupteur tombe-t-il en panne s"il est évalué à 10 A alors que je ne lui transmets que 5 mA ?

R : La défaillance provient d’une accumulation d’oxydation. Les contacts en argent standard nécessitent un courant minimum plus élevé, appelé courant de mouillage, pour générer un petit arc qui brûle l"oxydation de la surface. Un signal logique faible de 5 mA ne peut pas percer cette couche de sulfure, créant ainsi un circuit ouvert. Vous avez besoin de contacts plaqués or pour les applications 5 mA.

Q : Quelle est la différence entre un micro-interrupteur miniature et subminiature ?

R : La distinction réside dans des normes dimensionnelles strictes. Les commutateurs subminiatures sont nettement plus petits, représentant souvent la moitié du volume d"un commutateur miniature. Les ingénieurs utilisent des profils subminiatures dans des espaces très contraints comme les équipements aérospatiaux ou les appareils IoT, ce qui nécessite une fabrication de précision spécialisée pour maintenir des jeux internes fiables.

Q : Puis-je me fier directement aux spécifications de durée de vie mécanique ?

R : Vous ne pouvez leur faire confiance que comme base de référence pour l"intégrité physique sans charge électrique. La durée de vie mécanique ne tient pas compte des arcs électriques. La durée de vie réelle et utile du composant doit toujours être évaluée en utilisant la durée de vie électrique beaucoup plus faible sous votre charge spécifique et vos conditions environnementales.
