Les ingénieurs conçoivent des relais statiques pour une commutation haute fréquence et à longue durée de vie. Ces composants devraient théoriquement durer éternellement. Cependant, une dégradation prématurée des performances entraîne souvent des temps d"arrêt inattendus du système et des retards de maintenance coûteux.
Contrairement aux relais mécaniques, les relais statiques ne souffrent jamais d"usure des contacts. Leur dégradation interne se produit pour des raisons complètement différentes. La perte de performances est presque exclusivement liée à une mauvaise gestion thermique, à des contraintes électriques transitoires et à des inadéquations avec les spécifications. De nombreux systèmes échouent simplement parce que les concepteurs comprennent mal ces forces invisibles.
Ce guide fournit aux acheteurs techniques et aux ingénieurs un cadre de diagnostic pratique. Vous apprendrez à identifier les causes profondes de la dégradation du SSR. Nous explorerons également comment évaluer les fiches techniques avec précision et choisir les composants appropriés pour un déploiement fiable.
Une chute de tension continue aux bornes du relais génère de la chaleur ; Une dissipation thermique inadéquate est la principale cause de défaillance prématurée.
Les pointes transitoires non atténuées provenant des charges inductives (comme les moteurs) peuvent dépasser les tolérances internes des semi-conducteurs (valeurs dv/dt).
La protection d"un relais statique nécessite des fusibles ultra-rapides spécialisés (indices I²t), car les disjoncteurs standard ne réagiront pas assez rapidement pour éviter les dommages causés par un court-circuit.
L"évaluation des spécifications précises des relais statiques en fonction des températures de fonctionnement réelles (et pas seulement des valeurs maximales idéales en laboratoire) est essentielle pour une fiabilité à long terme.
La chaleur tue les semi-conducteurs. Comprendre la dynamique thermique est votre première défense contre une défaillance prématurée.
Chaque dispositif à semi-conducteurs possède une chute de tension directe inhérente. Lorsqu"il conduit l"électricité, le thyristor ou le transistor interne résiste légèrement au flux. Cette chute de tension oscille généralement entre 1,0 et 1,5 volts. Cela peut paraître négligeable, mais cela crée une énergie thermique importante en fonctionnement continu.
Le courant continu se traduit directement par un chauffage localisé. Vous calculez cette génération de chaleur à l’aide d’une formule simple : Watts = Ampères × Chute de tension. Si votre application pousse 20 ampères à travers un relais ayant une chute de 1,5 V, l"appareil génère 30 watts de chaleur pure. Cette énergie thermique s"accumule rapidement à l"intérieur d"un petit boîtier en plastique et en métal. Vous devez évacuer cette chaleur efficacement. Sinon, la jonction semi-conductrice interne surchauffera.

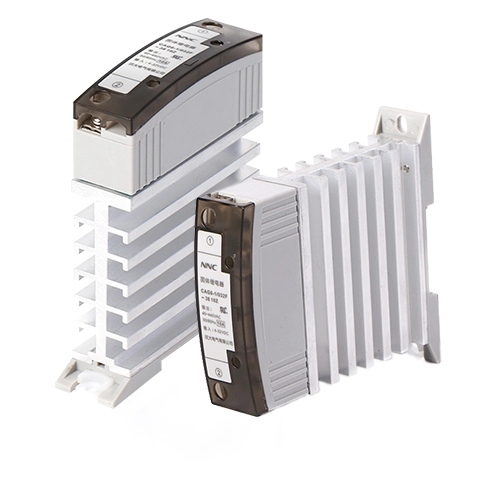

Une bonne dissipation thermique repose sur un couplage mécanique. Ne pas extraire la chaleur est un oubli technique fréquent. Les défaillances courantes du dissipateur thermique incluent :
Dissipateurs thermiques mal dimensionnés : sélection d'un dissipateur basée uniquement sur l'empreinte physique plutôt que sur les indices de résistance thermique.
Mauvaise application de la pâte thermique : Utiliser trop ou pas assez de pâte thermique emprisonne l’air. L'air est un terrible conducteur thermique.
Débit d'air ambiant restreint : placer les relais à l'intérieur d'armoires scellées empêche le refroidissement par convection. La chaleur circule simplement autour des composants.
Ignorer le stress thermique conduit directement à un emballement thermique. À mesure que la température de la jonction du semi-conducteur augmente, ses caractéristiques de résistance interne changent. L"appareil commence à générer encore plus de chaleur. Finalement, une température de jonction excessive altère de manière permanente les propriétés du semi-conducteur. La structure du silicium se dégrade. Cela conduit à une incapacité à s’éteindre, appelée verrouillage. Dans les cas extrêmes, le composant subit une panne physique complète.
Les charges résistives se comportent de manière prévisible. Cependant, les charges inductives introduisent des transitoires électriques sévères. Vous devez tenir compte de ces forces lors de l'intégration d'un relais statique dans votre système.
Les moteurs, solénoïdes et transformateurs stockent l"énergie dans des champs magnétiques. Lorsque le relais s"éteint, le champ magnétique s"effondre soudainement. Cet effondrement génère une contre-EMF (Force Electromotrice) massive. La pointe de tension qui en résulte revient dans le relais. Ces événements de surtension transitoire dépassent régulièrement les limites de fonctionnement normales.
Les semi-conducteurs possèdent des limites dv/dt spécifiques. Cette métrique définit la variation de tension maximale autorisée au fil du temps. Lorsqu"une charge inductive crée un pic de tension rapide et violent, le changement rapide peut déclencher une commutation involontaire. Le relais peut se réactiver brièvement. Le dépassement répété des limites dv/dt finira par percer l"isolation du semi-conducteur, ruinant ainsi l"appareil.
Vous devez atténuer les surtensions transitoires de manière proactive. Les ingénieurs déploient deux mécanismes de défense principaux :
Circuits d'amortissement RC : de nombreux relais haut de gamme incluent des amortisseurs RC (résistance-condensateur) internes. Ces circuits absorbent les changements rapides de tension, protégeant ainsi le thyristor.
Suppresseurs de tension transitoire (TVS) : des varistances externes à oxyde métallique (MOV) bloquent les excès de tension. Ils détournent les pointes destructrices des jonctions relais sensibles.
Vous devez évaluer votre environnement d"application spécifique pour déterminer quelle stratégie d"atténuation est la mieux adaptée.
Considérons un moteur de 1 HP 120VAC. Dans des conditions normales de fonctionnement, il consomme un courant constant. Cependant, le démarrage d’un moteur au repos nécessite une force de rotation massive. Cette phase de démarrage nécessite jusqu"à six fois le courant en régime permanent. Vous ne pouvez pas utiliser un relais strictement conçu pour le courant de fonctionnement. Vous devez sur-spécifier le relais pour gérer cette demande transitoire sévère en toute sécurité.
Les événements électriques transitoires détruisent les relais plus rapidement que la dégradation thermique. Se protéger contre les surtensions nécessite des connaissances spécialisées.
Vous devez faire la différence entre le courant de fonctionnement nominal et le courant de surtension transitoire admissible. Un relais peut transporter en toute confiance 25 ampères indéfiniment. Le même appareil peut survivre à un pic de 250 ampères, à condition qu"il ne dure qu"un seul cycle de courant alternatif (généralement 16,6 millisecondes). Le dépassement de ce seuil temps-courant exact vaporisera les liaisons filaires internes.
Certaines charges trompent les calculs standards. Les lampes au tungstène et certains éléments chauffants présentent une « résistance au froid ». Lorsqu"elles sont placées à température ambiante, leur résistance électrique est remarquablement faible. Leur mise sous tension provoque une pointe de courant initiale massive. À mesure que l"élément chauffe, sa résistance augmente et le courant chute à un niveau normal. Vous devez calculer cette surtension initiale pour éviter de surcharger les composants semi-conducteurs.
Les fiches techniques fournissent une note I²t. Cette valeur définit l"énergie thermique maximale que le relais peut absorber lors d"un court-circuit avant que la destruction physique ne se produise. Il représente le courant au carré multiplié par le temps. Cette métrique spécifique existe uniquement pour guider vos décisions de fusion.
Les disjoncteurs mécaniques standards ne parviennent pas à protéger les semi-conducteurs. Les disjoncteurs mécaniques reposent sur des bandes bimétalliques physiques ou des bobines magnétiques. Il leur faut des millisecondes, voire des secondes complètes, pour se déclencher physiquement. Au moment où un disjoncteur mécanique ouvre le circuit, le semi-conducteur s’est déjà vaporisé. Vous devez utiliser des fusibles semi-conducteurs spécialisés à action ultra-rapide. Ces fusibles correspondent à la valeur nominale I²t du relais, éliminant instantanément les défauts pour éviter la destruction des composants.
Les spécifications des laboratoires reflètent rarement les réalités des usines. Vous devez interpréter les données à travers le prisme des conditions de déploiement réelles.
Chaque fiche technique présente une courbe de déclassement thermique. Ce graphique est votre outil de conception le plus important. Les relais ne fonctionnent jamais à leur intensité nominale maximale dans des environnements chauds. Généralement, le déclassement commence à 40°C. Si la température ambiante de l"armoire atteint 60 °C, un relais de 50 A ne peut conduire en toute sécurité que 25 A. Ignorer cette courbe garantit une panne prématurée de l"équipement.
Les contraintes physiques dictent la sélection des relais. Les configurations de montage sur panneau offrent une surface massive pour les dissipateurs thermiques. Ils excellent dans les applications à courant élevé. À l’inverse, les configurations à semi-conducteurs sur rail DIN haute vitesse optimisent l’espace de l’armoire. Ils permettent une installation rapide. Cependant, l'emballage de plusieurs unités sur rail DIN restreint étroitement le flux d'air. Vous devez tracer soigneusement les voies de dissipation de la chaleur.
Les anomalies électriques côté charge ne doivent jamais atteindre votre logique de contrôle. Une bonne isolation entrée/sortie est obligatoire. Recherchez les spécifications d’isolation optique. Une LED interne envoie un faisceau lumineux à un photorécepteur à travers un entrefer. Cette séparation physique offre une excellente rigidité diélectrique, protégeant les microcontrôleurs sensibles des catastrophes à haute tension.
L'adaptation du type de commutation à la charge évite un comportement erratique. L'analyse des spécifications des relais statiques nécessite de comprendre quand l'appareil s'allume réellement.
Tableau de comparaison des types de commutation
Type de commutation | Application de charge idéale | Avantage clé | Cas d"utilisation courant |
|---|---|---|---|
Zéro-Croix | Charges résistives (radiateurs) | Minimise les courants EMI et de surtension | Fours de cuisson industriels |
Allumage aléatoire | Charges inductives (moteurs) | Réponse immédiate, évite les retards de phase | Variation d"angle de phase, solénoïdes |
Les relais à passage par zéro attendent que l"onde sinusoïdale CA atteigne zéro volt avant de s"engager. Cela minimise les interférences électromagnétiques (EMI). Les relais à activation aléatoire s"enclenchent à la milliseconde exacte où ils reçoivent un signal de commande. Ils gèrent mieux les charges inductives car ils évitent les problèmes de phase de retard.
L"approvisionnement en composants peu fiables crée des risques d"approvisionnement énormes. Vous devez évaluer le partenaire manufacturier avec autant de rigueur que le composant.
Des fournisseurs réputés fournissent des données d’ingénierie complètes. Ils ne se cachent pas derrière de vagues termes marketing. Recherchez des courbes de déclassement détaillées, des données précises de résistance thermique (mesurées en °C/W) et des mesures éprouvées de MTBF (Mean Time Between Failures). Si un fournisseur ne dispose pas de cette documentation, ses produits présentent un risque d"intégration important.
Les composants industriels doivent répondre à des directives de sécurité strictes. Vérifiez toutes les marques de conformité. Les certifications UL, CSA et CE garantissent que le composant répond à des normes rigoureuses de sécurité industrielle et environnementales. Des tests indépendants évitent les incendies électriques catastrophiques et les problèmes de responsabilité.
L’assistance à l’ingénierie est profondément importante. Les applications complexes nécessitent des calculs thermiques nuancés et un profil de charge détaillé. Un fournisseur de relais statiques de qualité supérieure offre un accès direct aux ingénieurs d'application. Ils vous aident à exécuter des simulations thermiques et à vérifier la coordination des fusibles avant de finaliser la conception.
La stabilité de la chaîne d’approvisionnement évite les arrêts de la chaîne de production. Évaluez les protocoles de tests par lots du fabricant. Testent-ils chaque unité sous charge ? Des conditions de garantie claires réduisent également les risques d’approvisionnement. Une assurance qualité constante garantit que vos systèmes déployés fonctionnent de manière fiable année après année.
La perte de performances du SSR est hautement prévisible et évitable grâce à un profil de charge et une conception thermique précis.
Donnez la priorité aux fiches techniques qui reflètent les températures réelles de votre boîtier et les conditions transitoires. Ne concevez jamais en vous basant uniquement sur les valeurs maximales du laboratoire.
Mettez toujours en œuvre des fusibles semi-conducteurs ultra-rapides et des dissipateurs thermiques correctement dimensionnés pour protéger vos investissements.
Consultez le support technique pour examiner les caractéristiques de charge spécifiques avant de finaliser l’approvisionnement en gros ou l’intégration du système.
R : Les pics de surtension ou les contraintes thermiques extrêmes font physiquement fondre la jonction interne en silicium. Une fois que le matériau semi-conducteur fond, il fusionne. Cela court-circuite de manière permanente la connexion, obligeant le relais à rester solidement verrouillé en position « on » quelles que soient les entrées de commande.
R : Les multimètres standards sont insuffisants car tous les relais statiques présentent naturellement un courant de fuite mineur lorsqu"ils sont éteints. Vous devez tester le relais sous une charge active. Mesurez la chute de tension directe aux bornes de sortie sous tension. Un écart significatif par rapport à la valeur de la fiche technique indique une grave dégradation interne.
R : Oui. Les thyristors internes nécessitent un courant de maintien spécifique pour rester verrouillés. De plus, le courant de fuite inhérent peut maintenir des charges très sensibles et de faible puissance (comme les LED ou les petits automates) partiellement sous tension même lorsque le relais s"éteint. Vous devez respecter soigneusement les spécifications.
