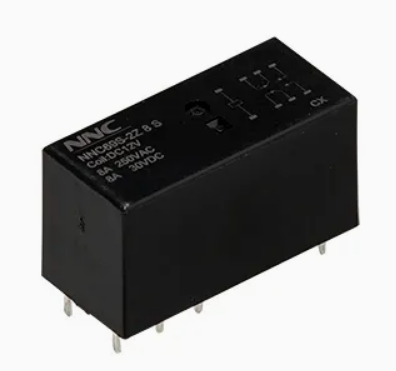

L"électronique moderne s"appuie largement sur des relais pour combler le fossé entre une logique de contrôle délicate à faible consommation et des charges physiques exigeantes à haute puissance. Pourtant, les ingénieurs en matériel informatique passent parfois sous silence les exigences exactes du mécanisme d’entraînement de la bobine. Ils peuvent choisir un composant sur la base d"un rapide coup d"œil aux spécifications nominales. Malheureusement, une spécification incorrecte des paramètres de la bobine du relais entraîne des pannes intermittentes du circuit, des soudures par contact ou un grillage prématuré de la bobine. Se fier uniquement à la valeur nominale imprimée sur le boîtier en plastique ignore les variables du monde réel. Les changements thermiques et les chutes de tension inhérentes aux circuits de commande se produisent fréquemment dans les environnements de production. Cet oubli compromet gravement la fiabilité globale du système.
Pour atteindre une véritable stabilité, vous devez aller au-delà de ces évaluations au niveau de la surface. Vous devez analyser en profondeur les limites des fiches techniques pour une intégration système fiable. Ce guide se concentre entièrement sur l"évaluation des paramètres de tension de bobine. Notre objectif est de garantir une sélection précise des composants. Nous explorerons comment faire correspondre ces spécifications à la fois pour un contrôle délicat au niveau logique et une commutation de charge robuste.
La sélection des composants se produit lors d’une étape de décision critique. Les ingénieurs doivent évaluer ce que les spécifications techniques signifient réellement pour la fiabilité du circuit. L"examen d"une fiche technique révèle plusieurs tensions nominales. Chaque évaluation raconte une histoire spécifique sur la façon dont le composant se comporte sous contrainte.
Les fabricants désignent une tension de fonctionnement idéale pour chaque bobine. Vous verrez généralement des valeurs standard telles que 5 V, 12 V ou 24 V. Les ingénieurs utilisent cette valeur nominale comme principale mesure de tri pour la présélection des composants. Cependant, cela ne représente qu’une référence idéale en laboratoire. Les alimentations électriques réelles fluctuent continuellement. Par conséquent, traiter la valeur nominale comme une limite stricte invite à l’échec. Vous devez examiner plus en profondeur le tableau des spécifications.
La tension d'appel représente la tension minimale garantie requise pour actionner les contacts. Le champ magnétique doit vaincre la tension interne du ressort. Ce seuil garantit l'actionnement. Habituellement, les fabricants fixent cette limite à 75-80 % de la tension nominale. Lorsque vous évaluez la tension de la bobine du relais , tenez compte de la capacité de votre circuit de commande. Le circuit de commande doit constamment fournir cette tension minimale. Il doit le faire même dans les pires conditions de chute de tension. Si la tension de votre système chute fortement sous charge, le relais ne parviendra pas à commuter.
La tension de chute détermine le moment où le composant revient à son état non alimenté. Le champ magnétique s"affaiblit à mesure que la tension diminue. Finalement, le ressort écarte les contacts. Pour les bobines CC, ce seuil se situe généralement autour de 5 à 10 % de la valeur nominale. Les pilotes à semi-conducteurs laissent parfois échapper un petit courant résiduel. Si la fuite dépasse le seuil de retombée, les contacts restent verrouillés. Vous devez vérifier que votre pilote coupe complètement l"alimentation en dessous de ce pourcentage critique.
Chaque bobine a une limite électrique supérieure absolue. Le dépassement de cette limite dégrade l’isolation interne. La haute tension génère une chaleur excessive dans les enroulements. Une défaillance thermique se produit rapidement lorsque vous dépassez cette limite. La plupart des fiches techniques précisent cette limite maximale entre 110 et 130 % de la valeur nominale. Vérifiez toujours la tension maximale autorisée si votre alimentation subit des pics soudains.
Tableau 1 : Résumé de référence des paramètres de bobine de relais
| Paramètre | Plage typique | Fonction principale | Risque d'ingénierie en cas d'ignorance |
|---|---|---|---|
| Tension nominale | Standardisé (par exemple, 5 V, 12 V) | Présélection initiale et catégorisation | Supposer faussement des conditions d"alimentation électrique parfaites |
| Tension d"appel | 75% - 80% de la valeur nominale | Garantit la fermeture des contacts | Défaut d"actionnement lors de chutes de tension d"alimentation |
| Tension de chute | 5 % à 10 % de la valeur nominale (DC) | Garantit la libération des contacts | Les contacts restent verrouillés en raison du courant de fuite du pilote |
| Tension maximale autorisée | 110 % - 130 % de la valeur nominale | Empêche la destruction thermique | Grillage de la bobine et dégradation de l"isolation |
Les ingénieurs catégorisent les solutions en fonction de l"environnement physique et électrique. Les exigences d"une carte mère diffèrent considérablement de celles d"une usine. Vous devez ajuster vos critères d’évaluation en conséquence.

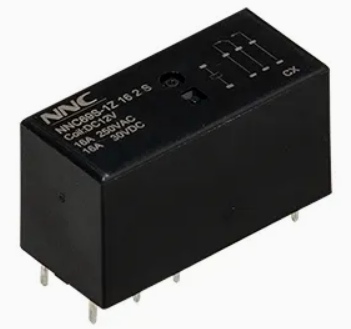

La conception de cartes de circuits imprimés nécessite une gestion stricte de l’énergie. Les contraintes du circuit de commande dictent les choix des composants. Vous utiliserez généralement des bobines de 3,3 V, 5 V ou 12 V. Les microcontrôleurs pilotent ces composants via des MOSFET ou des réseaux de transistors. Un standard relais PCB fonctionne dans des limites physiques très étroites. Il doit fonctionner parfaitement sans vider l’alimentation logique.
Les critères de réussite dans cet environnement tournent autour de l’efficacité. Vous devez équilibrer une faible consommation d’énergie avec un flux magnétique suffisant. Les bobines sensibles consomment moins de courant de la carte. Cependant, ils doivent toujours générer suffisamment de force magnétique pour commuter la charge requise. Ils doivent le faire sans surcharger le plan d"alimentation de la carte mère. La surcharge du plan d"alimentation provoque des réinitialisations du microcontrôleur et un comportement erratique du système.
Les environnements industriels présentent un ensemble de défis complètement différents. Les boucles de contrôle s’étendent sur de longs étages d’usine. Les contraintes du circuit de commande obligent souvent à utiliser du 24 V CC, 120 V CA ou 240 V CA. Des tensions plus élevées atténuent les effets des chutes de tension sur de longs parcours de câbles.
Les critères de réussite ici se concentrent sur la robustesse et la gestion du courant alternatif. Les bobines AC fonctionnent différemment des bobines DC. Le courant alternatif passe par zéro volt deux fois par cycle. Ce passage par zéro provoque l’effondrement momentané du champ magnétique. Les fabricants installent des anneaux d"ombrage en cuivre à l"intérieur des modèles AC. Ces anneaux maintiennent le flux magnétique lors des passages par zéro. Ils empêchent efficacement le bourdonnement de 50/60 Hz. De plus, la spécification doit tenir compte des courants d’appel élevés. Ces surtensions initiales sont typiques des bobines électromagnétiques AC. Un pilote de mauvaise taille échouera lors du pic de courant initial.
L’évaluation des risques opérationnels garantit la fiabilité à long terme. Lorsque vous ignorez les limites de tension, le matériel tombe en panne. Comprendre les modes de défaillance exacts vous aide à concevoir de meilleures sécurités intégrées.
La sous-tension est notoirement destructrice. L"application d"une tension légèrement inférieure au seuil de Pick-Up entraîne une faible attraction magnétique. La bobine génère juste assez de force pour déplacer l’armature. Cependant, il lui manque la puissance nécessaire pour maintenir fermement les contacts ensemble. Le ressort interne riposte continuellement.
Le résultat est une grave instabilité mécanique. Les contacts rebondissent rapidement les uns contre les autres. Les ingénieurs appellent ce phénomène le bavardage de contact. Le broutage entraîne un arc électrique rapide à travers le minuscule entrefer. La température localisée augmente considérablement. Cette chaleur extrême fait fondre le matériau de contact. Les métaux fusionnent, provoquant un soudage par contact. En fin de compte, cela entraîne une défaillance de charge catastrophique.
Insérer trop de tension dans le composant présente un danger différent. Un fonctionnement continu proche ou supérieur à la tension maximale autorisée augmente les pertes $I^2R$. Les enroulements en cuivre convertissent l"énergie électrique excédentaire en chaleur. Le composant ne peut pas dissiper cette charge thermique assez rapidement.
Le résultat est une dégradation constante des matériaux internes. L"isolation entourant le fil de cuivre se brise. Une fois l"isolation défaillante, les fils adjacents se raccourcissent ensemble. Les tours de bobine en court-circuit diminuent considérablement la résistance globale. Cela tire encore plus de courant, accélérant l’emballement thermique. Finalement, le composant subit une durée de vie mécanique réduite ou brûle complètement.
La chaleur ambiante modifie complètement les propriétés électriques. À l'intérieur de tout standard relais électromagnétique , la résistance de la bobine de cuivre augmente d'environ 0,4 % par degré Celsius. À mesure que le boîtier chauffe, la résistance interne augmente. Une résistance plus élevée signifie que la bobine consomme moins de courant à la même tension. Moins de courant signifie un champ magnétique plus faible.
Cela crée un facteur de risque énorme pour les systèmes fermés. Un composant peut parfaitement fonctionner à 20°C sur le banc de test. Cependant, à 85°C, il peut ne pas réussir à se détecter sur le terrain. Si la tension d"alimentation n"est pas suffisamment tamponnée, le faible champ magnétique ne peut pas vaincre la tension du ressort. Vous devez toujours consulter les courbes de déclassement thermique pour éviter cette panne d"environnement chaud.
Tableau 2 : Modes de défaillance courants et causes profondes
| Symptôme de défaillance | Cause première principale | Physique sous-jacente |
|---|---|---|
| Contacter le soudage | Entraînement sous tension | Une faible force magnétique provoque des vibrations de contact et des arcs électriques. |
| Brûlure de la bobine | Entraînement contre les surtensions | Un chauffage excessif de $I^2R$ détruit l"isolation des fils. |
| Ne s"actionne pas lorsqu"il est chaud | Dépendance à la température | La résistance du cuivre augmente, faisant chuter le courant et le flux magnétique. |
| Échec de la libération (DC) | Fuite élevée du pilote | Le courant de fuite dépasse le seuil de chute défini. |
La finalisation de la sélection des composants nécessite une logique étape par étape. Vous ne pouvez pas vous permettre de deviner lors de la création d’une nomenclature (BOM). Suivez ce cadre décisionnel systématique pour assurer une parfaite adéquation opérationnelle.
En suivant strictement ces quatre étapes, vous éliminez la majorité des pannes sur le terrain. Une approche structurée garantit la résilience du matériel.
La spécification de la tension des bobines de relais reste un équilibre délicat entre la physique mécanique et les limites électriques. Cela nécessite bien plus que simplement faire correspondre les nombres sur un schéma. Vous devez tenir compte des chutes de tension, des déplacements thermiques et des fuites du pilote. Négliger ces détails entraîne des bavardages de contact, un emballement thermique et un comportement imprévisible du système. Vous devez toujours consulter les fiches techniques des fabricants. Examinez attentivement les courbes thermiques, les seuils de récupération minimum et les limites maximales autorisées avant de finaliser votre nomenclature.
La prochaine action que vous recommandez est claire. Tout d’abord, définissez vos mesures d’alimentation électrique les plus défavorables. Ensuite, demandez des échantillons techniques à votre fabricant de composants de confiance. Enfin, testez de manière approfondie les performances de la bobine. Exposez les échantillons aux conditions de température et de charge spécifiques de votre application prévue. Les tests en conditions réelles valident l"analyse de votre fiche technique et sécurisent votre conception finale.
R : Techniquement, il peut fonctionner à température ambiante si 9 V se situe au-dessus du seuil de démarrage de 75 %. Cependant, il est très peu fiable. À mesure que la température ambiante augmente, la résistance du cuivre augmente, nécessitant plus de tension pour générer un flux magnétique suffisant. Une alimentation 9V ne laisse aucune marge de sécurité. Nous ne le recommandons pas pour tout environnement de production.
R : La bobine agira comme une self à haute impédance. Étant donné que le courant alternatif alterne constamment, le champ magnétique conçu pour le courant continu s"effondrera continuellement. Le composant ne parviendra pas à s"actionner correctement. Il bavardera de manière agressive, générera une chaleur excessive et risquera de brûler très rapidement ses enroulements internes.
R : C"est ce qu"on appelle le rebond inductif. Lorsque vous coupez l’alimentation d’une bobine de relais électromagnétique, le champ magnétique s’effondre rapidement. Cet effondrement du champ induit une pointe de haute tension massive à polarité inversée. Vous devez installer une diode flyback dans les circuits CC pour dissiper cette énergie en toute sécurité et protéger votre transistor pilote.
R : Non. La tension de la bobine contrôle strictement l’électro-aimant interne. Les contacts ont une tension et un courant nominal complètement séparés, conçus pour la charge externe. Ces deux systèmes sont électriquement isolés l"un de l"autre. Ils ne sont liés physiquement que par l"armature mécanique.
