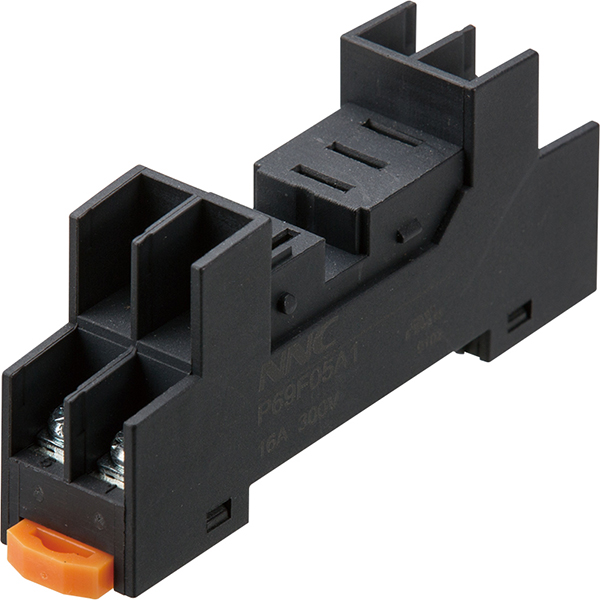

Que devez-vous inspecter avant d'accepter une prise de relais ?

Une prise relais n’est jamais qu’un simple produit de base. Il constitue un point de défaillance critique dans les systèmes de contrôle électrique modernes. Une mauvaise qualité des composants entraîne souvent un emballement thermique rapide, des pannes intermittentes frustrantes et des temps d'arrêt coûteux du système. Les ingénieurs achats et assurance qualité sont aujourd’hui confrontés à un dilemme difficile. Ils doivent constamment équilibrer les coûts des composants en gros et le besoin absolu de fiabilité à long terme. L'acceptation de composants de qualité inférieure introduit des risques inacceptables directement dans vos panneaux de contrôle.

Nous introduisons ci-dessous un cadre d"acceptation standardisé pour vous aider à valider la qualité de manière approfondie. Vous apprendrez comment garantir l"alignement des spécifications et atténuer les risques de déploiement avant de finaliser toute commande groupée. Nos directives établissent des règles strictes d’inspection à l’arrivée. Ils permettent à vos équipes de réception de séparer immédiatement le matériel fiable des contrefaçons dangereuses.

Points clés à retenir

• Faites toujours des références croisées entre les lots livrés et les spécifications initiales des supports de relais pour la composition des matériaux et les tolérances dimensionnelles.

• La force de rétention mécanique et la stabilité du montage sur rail DIN sont les principaux indicateurs de la cohérence de la fabrication.

• L"acceptation électrique nécessite une vérification de la rigidité diélectrique et des tests de résistance de contact, même avant l"insertion du relais.

• Vérifier votre fournisseur de prises de relais pour des processus d'assurance qualité rigoureux et des certifications industrielles (UL, CE, RoHS) est aussi essentiel que tester le matériel.

Définition des critères de réussite pour l"acceptation des supports de relais

Les composants de qualité inférieure comportent des dangers cachés. Vous pourriez perdre d"innombrables heures à diagnostiquer des pannes intermittentes « fantômes ». Ces problèmes insaisissables proviennent généralement d’une mauvaise tension aux bornes à l’intérieur du boîtier en plastique. Les connexions à haute résistance peuvent facilement déclencher de graves risques d"incendie. Nous devons définir à quoi ressemble une note de « réussite » pour les lots de composants entrants. Établissez immédiatement un cadrage strict des problèmes commerciaux. Vous devez souligner exactement à quel point un matériel défectueux endommage l’intégrité globale du système.

L’évaluation axée sur les résultats nécessite un changement complet de mentalité. Vous devez appliquer la tolérance zéro défaut sur tous les composants critiques pour la sécurité. Nous nous attendons à des évaluations de cycle de vie garanties basées sur des données empiriques. L"unité doit maintenir des performances thermiques stables sous une charge maximale. Lorsque vous prélevez un échantillon aléatoire d’une livraison, celui-ci doit fonctionner parfaitement. Tolérer des défauts mineurs crée plus tard des vulnérabilités massives.

Établissez dès aujourd’hui une base de référence solide pour l’atténuation des risques. Des tests d"acceptation approfondis sont beaucoup moins coûteux que de procéder ultérieurement à des remplacements sur le terrain. Les échecs sur le terrain détruisent rapidement la confiance des clients. Un seul bornier fondu cause de graves dommages à la réputation. Nous protégeons nos marques grâce à un contrôle qualité agressif à l’arrivée. Vous construisez des systèmes robustes uniquement en vérifiant d’abord chaque élément fondamental.

Validation des spécifications des prises de relais principales

Vous devez établir un protocole strict dès réception d’un nouvel inventaire. Vérifiez les composants physiques livrés directement par rapport à vos schémas techniques d"origine. Référez-vous toujours à vos fiches techniques de base pour confirmer l’exactitude dimensionnelle précise. Ne présumez pas que les dimensions des lots précédents s’appliquent automatiquement aux livraisons en cours.

La vérification des matériaux exige une attention particulière de la part de votre équipe d’assurance qualité. Inspectez les matériaux du corps isolant pour connaître leurs propriétés ignifuges appropriées. Ils doivent être strictement conformes aux normes de sécurité UL94 V-0. Cet indice garantit que le plastique s"éteint automatiquement quelques secondes après avoir retiré une source de flamme. Vérifiez ensuite la composition du matériau du terminal. Recherchez des alliages de cuivre robustes dotés d’un placage de protection adéquat. Un placage approprié empêche une oxydation rapide au fil du temps. Les alternatives bon marché en laiton se dégradent rapidement dans les environnements humides.

Enfin, garantissez une correspondance explicite des applications pour chaque unité. La valeur nominale du boîtier doit correspondre explicitement aux exigences de courant continu de votre circuit. Il doit également gérer les demandes de tension de la charge prévue en toute sécurité. Les disparités provoquent une surchauffe immédiate. Une charge de 10 ampères traversant une borne de 8 ampères crée une accumulation thermique dangereuse. Nous vérifions physiquement ces évaluations avant d"autoriser toute procédure d"installation.

Protocole d"inspection mécanique et physique

L’intégrité des broches et des bornes dicte la durée de vie physique de vos composants. Vérifiez soigneusement chaque lot pour détecter les broches de contact pliées, mal alignées ou encastrées. Testez manuellement les forces d’insertion et d’extraction. Le boîtier doit saisir fermement l"unité insérée. Cela ne doit pas nécessiter une force excessive. Une force excessive endommage facilement les broches délicates lors de l"entretien de routine. Suivez ces contrôles mécaniques spécifiques :

1. Contrôle visuel de l'alignement : Inspectez les cavités des broches sous un bon éclairage. Assurez-vous que tous les contacts métalliques sont alignés et parallèles.

2. Test de force d'insertion : poussez un relais en bon état dans la base. Vous devriez ressentir un engagement positif et tactile.

3. Test de force d'extraction : retirez l'unité. Il doit résister légèrement mais se libérer sans nécessiter de mouvements agressifs.

Ensuite, validez le couple et la stabilité du câblage. Évaluez la qualité du filetage de toutes les vis des bornes. Assurez-vous qu’ils résistent facilement au couple de serrage spécifié. Ils ne doivent pas décaper ou fissurer le boîtier en plastique. Les threads supprimés ruinent complètement les calendriers de maintenance. Les techniciens s"appuient sur des fils solides pour sécuriser les fils de gros calibre en toute sécurité.

Testez minutieusement les mécanismes de montage sur vos échantillons. Clipsez-les sur des rails DIN standards. Vérifiez avec précision les trous de montage du panneau. Ils ont besoin de sièges sûrs et résistants aux vibrations. Les composants desserrés vibrent pendant le fonctionnement de la machine. Cette vibration finit par couper les connexions filaires. Pour les contrôles des normes industrielles, comparez vos tests à des modèles connus très demandés. La prise relais industriel nnc69k p69f05a1 représente une excellente référence. Évaluez le fonctionnement de ses mécanismes de verrouillage robustes. Notez comment il résiste parfaitement aux vibrations industrielles. Vous voulez que vos commandes groupées correspondent à ce niveau d’intégrité structurelle.

Tests électriques : simulation des conditions sur le terrain

Effectuez d’abord les vérifications du multimètre avant l’installation. Détaillez clairement le processus exact pour tester la continuité. Identifiez tout court-circuit potentiel entre les bornes adjacentes. Vous devez isoler soigneusement les broches 30, 87, 85 et 86. Sonder ces connexions garantit qu’il n’existe aucun pont métallique interne. Une connexion interne solide signifie un transfert de signal fiable.

Passez ensuite à l’évaluation de la résistance de contact. Mesurez la chute de millivolts directement aux bornes fermées. Une résistance élevée indique de mauvaises connexions internes. Ces connexions faibles génèrent une chaleur dangereuse sous des charges normales. Nous recommandons d"utiliser une méthode de mesure de la résistance Kelvin à quatre fils. Cette approche élimine entièrement les erreurs de résistance des cordons de test. Les surfaces métalliques propres génèrent des chutes de tension minimes.

Décrivez la nécessité des tests de tension de tenue diélectrique (Hi-Pot). Vous devez vérifier de manière pratique la résistance réelle de l’isolation. Vérifiez entre les contacts adjacents et la surface de montage principale. Cela garantit une sécurité maximale en cas de pics de tension imprévisibles. Les plastiques faibles permettent la formation d"arcs lors des surtensions. L"arc électrique détruit les microcontrôleurs sensibles en aval.

Tableau : Lignes de base recommandées pour les tests électriques

Évaluation de l"infrastructure d"assurance qualité de votre fournisseur de supports de relais

La cohérence des lots est extrêmement importante lors du traitement de gros volumes d’approvisionnement. Nous vous recommandons fortement d"utiliser un échantillonnage aléatoire dans toutes les commandes groupées. Cela détecte rapidement les dérives de fabrication. Il détecte également très tôt l’usure des outils au niveau de l’usine. Les usines échangent parfois des matériaux sans en informer les acheteurs. Un échantillonnage rigoureux à l’admission empêche ces substitutions non autorisées d’entrer dans votre chaîne de montage.

• Authenticité de la conformité : vérifiez les certifications de manière indépendante. Recherchez les normes CEI et ANSI/IEEE à jour. Consultez les bases de données en ligne pour les marques UL ou CE. N'acceptez pas de documentation expirée.

• Logique de traçabilité : évaluer le système de suivi des lots du fabricant. Vous devez savoir exactement quand et où ils ont produit un lot spécifique. Une bonne traçabilité isole rapidement les séries défectueuses.

• RMA et garantie : examinez leur logique d'autorisation de retour de marchandise. Renseignez-vous sur leurs capacités de reporting d’analyse des causes profondes. Exigez de solides engagements de garantie à long terme.

Un partenaire transparent partage avec enthousiasme ses données internes d’assurance qualité. Ils fournissent des rapports de tests détaillés à côté de chaque expédition. Traitez leur processus de documentation comme un facteur de notation majeur. Un matériel fiable nécessite une origine fiable.

Modes de défaillance courants à détecter lors de l"acceptation

Les éclairs de moulage et les débris ruinent rapidement la connectivité. Inspectez attentivement pour détecter tout excès de flash de plastique. Il se cache souvent profondément dans les cavités terminales. Ce plastique microscopique bloque complètement le contact électrique. Les processus de moulage par injection laissent parfois ces artefacts derrière eux. Votre équipe de réception doit les repérer avant le début de l"assemblage. La suppression du flash fait perdre un temps précieux au technicien plus tard.

Surveillez la mauvaise qualité du placage dès la sortie de la boîte. Recherchez les surfaces de placage inégales. Repérez immédiatement les premiers signes d’oxydation. Un métal terne ou décoloré indique de mauvais bains chimiques lors de la fabrication. Nous rejetons instantanément les bornes oxydées. Ils garantissent les futurs problèmes de résistance. Les terminaux de haute qualité conservent une finition brillante et cohérente.

La fatigue printanière est un autre problème caché majeur. Testez soigneusement les ressorts à lames internes. Ils perdent souvent leur tension après seulement quelques insertions répétées. Cette faille particulière affecte fortement les composants de bas niveau. Nous recommandons de brancher et débrancher une unité de test vingt fois. La vingtième traction devrait être aussi serrée que la première. Les ressorts desserrés provoquent des micro-arcs. Le micro-arc carbonise les contacts. Ce cycle détruit rapidement l’ensemble de l’assemblage.

Graphique : Symptômes de défauts courants et causes profondes

Conclusion

Mettez en œuvre immédiatement une logique de présélection stricte. Jetez sans hésitation les lots qui ne satisfont pas aux normes de couple mécanique. Rejetez instantanément les articles qui échouent aux contrôles de résistance électrique. Faire des compromis sur ces lignes de base garantit des échecs sur le terrain plus tard. Nous vous conseillons fortement d"établir une liste de contrôle d"admission standardisée pour votre service d"accueil. Équipez-les correctement. Donnez-leur les bons multimètres et tournevis dynamométriques. Entraînez-les à reconnaître visuellement un mauvais placage.

Maintenez une boucle de rétroaction continue et transparente avec vos partenaires de fabrication. Partagez librement vos données de tests internes. Cette communication continue garantit la cohérence future des lots. Agissez dès aujourd’hui. Mettez à jour vos SOP d’approvisionnement. Appliquez rigoureusement ces protocoles mécaniques et électriques. Vos systèmes de contrôle fonctionneront beaucoup plus longtemps. Votre temps d’arrêt de diagnostic tombera à zéro. Des critères d’acceptation sans compromis restent votre meilleure défense contre les pannes électriques catastrophiques.

FAQ

Q : Comment tester une prise de relais avec un multimètre avant d"installer le relais ?

R : Réglez votre multimètre en mode continuité ou résistance. Sondez les plages de contact internes contre leurs bornes à vis externes correspondantes. Vous souhaitez vérifier une connexion interne solide. Une lecture proche de zéro ohm indique une trace saine. Toute résistance élevée suggère une rupture interne.

Q : Quelle est la cause la plus fréquente de défaillance d’une prise de relais ?

R : La dégradation thermique apparaît comme le principal responsable. Des vis de borne desserrées ou une mauvaise tension du ressort interne sont à l"origine de ce problème. Ils créent une résistance de contact élevée. Cette résistance génère une chaleur excessive, finissant par faire fondre complètement le boîtier en plastique environnant.

Q : Un relais automobile à 4 et 5 broches utilise-t-il la même logique de test qu"une prise de relais industriel ?

R : Oui, les principes fondamentaux de tension et de continuité restent identiques. Cependant, les versions industrielles nécessitent une validation diélectrique et de couple beaucoup plus stricte. Les environnements industriels présentent des tensions nettement plus élevées et des cycles de service continus. Ils exigent une plus grande robustesse physique que les applications automobiles 12 V standard.
