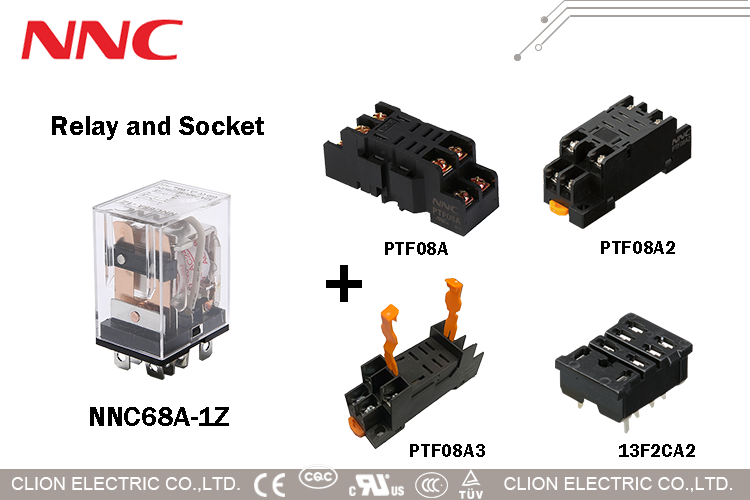

NNC68A
CLION
État de disponibilité: | |
---|---|
Quantité: | |
Le relais miniature de puissance intermédiaire est un composant compact et polyvalent qui fonctionne sur le principe de l'électromagnétisme.Il se compose d’une seule bobine, d’une armature et d’un ensemble de contacts.Lorsqu'un courant est appliqué à la bobine, il génère un champ magnétique qui attire l'armature, provoquant la fermeture des contacts et permettant au courant de circuler à travers le relais.Ce mécanisme permet au relais d'agir comme un interrupteur, contrôlant le circuit en fonction de la présence ou de l'absence du courant appliqué.
L'une des caractéristiques remarquables de ce relais est sa capacité de puissance élevée et sa capacité de commutation allant jusqu'à 15 A.Cela le rend adapté à la gestion de systèmes électriques exigeants, tels que les machines industrielles, les commandes de moteurs, les systèmes CVC et d'autres applications gourmandes en énergie.
La conception à bobine unique de ce relais offre un câblage et une installation simplifiés.Il réduit la complexité du circuit et garantit une intégration plus simple dans divers systèmes.Cette conception permet également d'économiser de l'espace, ce qui la rend idéale pour les applications où les contraintes de taille sont un problème.
De plus, ce relais est conçu pour un usage général, ce qui le rend applicable dans un large éventail d'industries.Qu'il s'agisse de contrôler des machines industrielles, des appareils électroniques grand public, des systèmes d'éclairage ou des applications automobiles, ce relais prouve sa polyvalence et sa fiabilité.
En plus de sa taille compacte, de sa capacité de puissance élevée et de sa conception à bobine unique, ce relais offre également d'autres avantages notables.Il est connu pour sa durabilité et sa longue durée de vie, garantissant un fonctionnement fiable sur une période prolongée.Il présente également une faible consommation d’énergie, contribuant ainsi à l’efficacité énergétique et aux économies de coûts.
En résumé, le relais Miniature de Puissance Intermédiaire est un composant compact et polyvalent qui fonctionne sur le principe de l'électromagnétisme.Avec sa capacité de puissance élevée, sa capacité de commutation, sa conception à bobine unique et ses fonctionnalités à usage général, il constitue une solution fiable et efficace pour un large éventail de besoins de commande électrique.Faites confiance à ce relais pour offrir des performances optimales et garantir un fonctionnement efficace de vos systèmes électroniques.
68A-1Z(LY1)

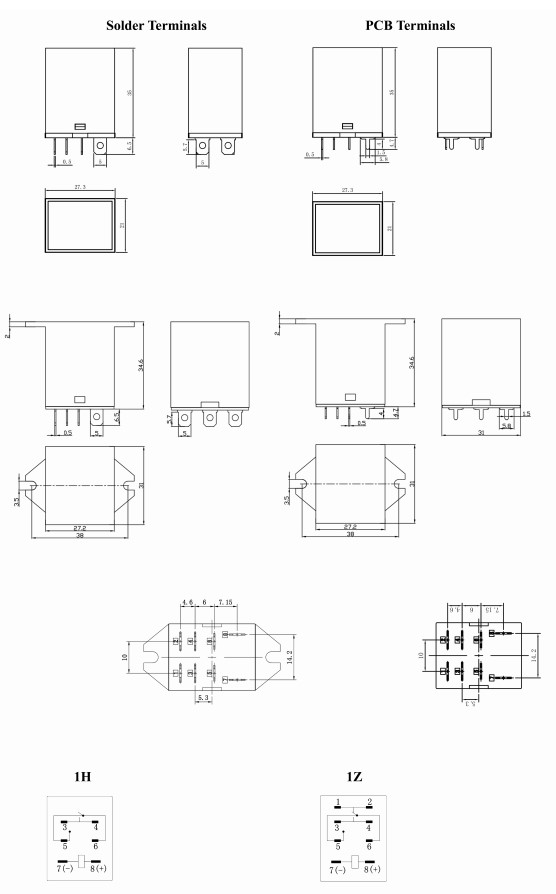

Dimension | 27,3 mm * 21 mm * 35 mm | |
Fonctionnalité de contact | Formulaire | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Charge nominale | 15A | |
Tension de commutation maximale | 240 VCA/28 VCC | |
Résistance de contact | ≤100 mΩ | |
Matériel | Alliage Ag (AgSnO2) | |
Durée de vie électrique | ≥1*105 | |
Durée de vie mécanique | ≥1*107 | |
Tension de fonctionnement (23 ℃) | DC : ≤ 75 %*Tension nominale, AC : ≤ 80 %*Tension nominale | |
Tension de libération (23 ℃) | DC :≥10 %*Tension nominale, AC :≥30 %*Tension nominale | |
Tension maximale (23 ℃) | 110 %*Tension nominale | |
Tension de bobine | DC6-220V, AC6-380V (personnalisation autorisée) | |
Puissance de la bobine | CC : 0,9 W, CA : 1,2 VA | |
Heure de prise en charge | ≤15ms | |
Temps de libération | ≤10ms | |
Résistance diélectrique | Entre contacts ouverts de même pôle | 1000VAC pendant 1min |
Entre contacts de pôle différent | 1000VAC pendant 1min | |
Entre contacts et bobine | 1500VAC pendant 1min/4500VAC pendant 1min | |
La resistance d'isolement | ≥100 mΩ (500 V CC) | |
Température ambiante | -40°C ~ 85°C | |
Humidité ambiante | 45 % -75 % HR | |
Pression atmosphérique | 86-106KPa | |
Résistance au choc | 10G (impulsion demi-onde sinusoïdale : 11 ms) | |
Résistance aux vibrations | 10-55 Hz (double amplitude : 1,5 mm) | |
Installation | PCB ou prise avec rail DIN | |
Poids | Environ.35 g/pièce | |
Emballage | Carton avec boîte en papier à l'intérieur | 600 pièces/carton, GW : 22 kg, NW 21 kg, dimension (mm) : 330 × 310 × 345. |
