NNC68A
CLION
État de disponibilité: | |
---|---|
Quantité: | |
Le relais miniature de puissance intermédiaire LY2 est un composant électromagnétique compact et polyvalent qui fonctionne sur le principe de l'électromagnétisme.Il se compose d'une bobine, d'un induit et d'un ensemble de contacts.Lorsqu'un courant est appliqué à la bobine, il génère un champ magnétique qui attire l'armature, provoquant la fermeture ou l'ouverture des contacts, contrôlant ainsi le flux de courant dans le circuit.
Avec une capacité de commutation allant jusqu'à 15 A, le relais LY2 est capable de gérer efficacement les systèmes électriques exigeants.Sa capacité de puissance élevée le rend adapté aux applications nécessitant une commutation robuste et fiable, telles que les machines industrielles, les systèmes d'automatisation, les commandes CVC, etc.
Le relais LY2 offre 1 à 4 pôles de contact, offrant une flexibilité dans le contrôle et la configuration du circuit.Cette fonctionnalité permet des applications polyvalentes et permet au relais de gérer diverses charges électriques.
Equipé de bornes PCB, le relais LY2 offre des connexions pratiques et sécurisées aux circuits imprimés.Cette fonctionnalité simplifie le processus d'installation et garantit des connexions électriques fiables et stables.Il est particulièrement avantageux pour les applications nécessitant des conceptions compactes et peu encombrantes.
L'une des caractéristiques notables du relais LY2 est sa durabilité et sa longue durée de vie.Il est conçu pour résister aux environnements difficiles et fournir des performances constantes dans des conditions exigeantes.Cette fiabilité garantit le fonctionnement efficace du relais sur une période prolongée.
Le relais LY2 est largement utilisé dans de nombreux secteurs en raison de sa taille compacte, de sa capacité de puissance élevée et de ses fonctionnalités polyvalentes.Il trouve des applications dans l'automatisation industrielle, les commandes de moteurs, les systèmes CVC, les commandes d'éclairage, etc.Ses performances fiables et sa facilité d'installation en font un choix privilégié pour les ingénieurs et les techniciens.
En résumé, le relais miniature de puissance intermédiaire LY2 est un composant électromagnétique compact et polyvalent qui offre une capacité de puissance élevée, une capacité de commutation allant jusqu'à 15 A, 1 à 4 pôles de contact et des bornes PCB.Son principe de fonctionnement, sa large gamme d'applications et ses caractéristiques notables telles que la durabilité et la facilité d'installation en font une solution fiable et efficace pour divers besoins de contrôle électrique.Faites confiance au relais LY2 pour offrir des performances optimales et garantir un fonctionnement efficace de vos systèmes électroniques.
68A-2Z(LY2)

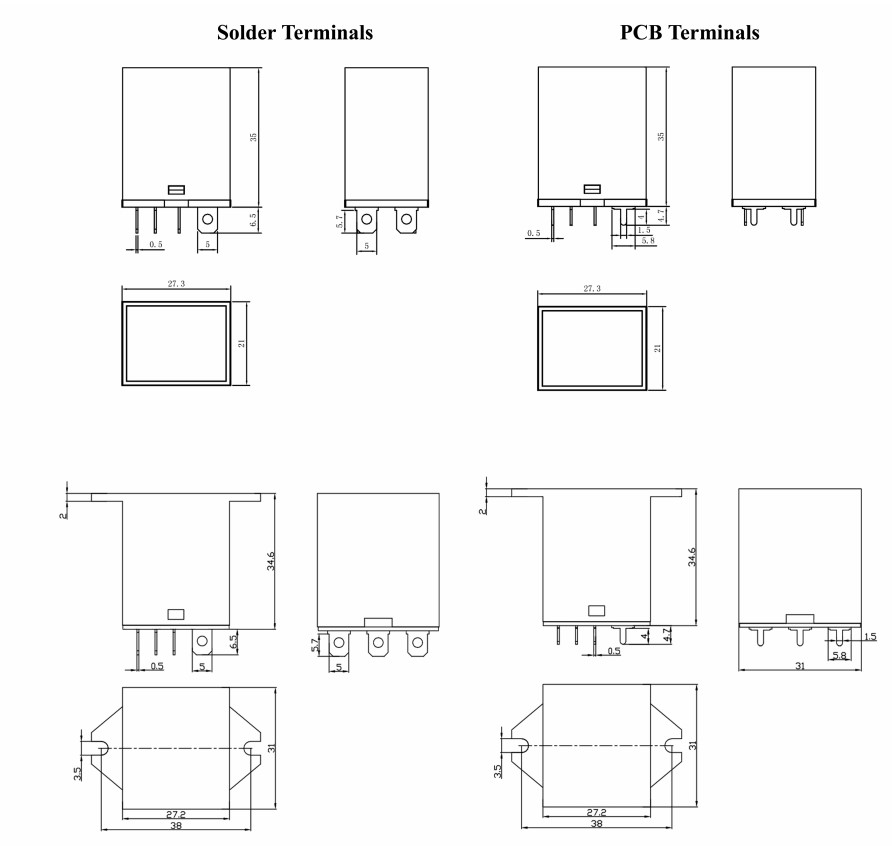

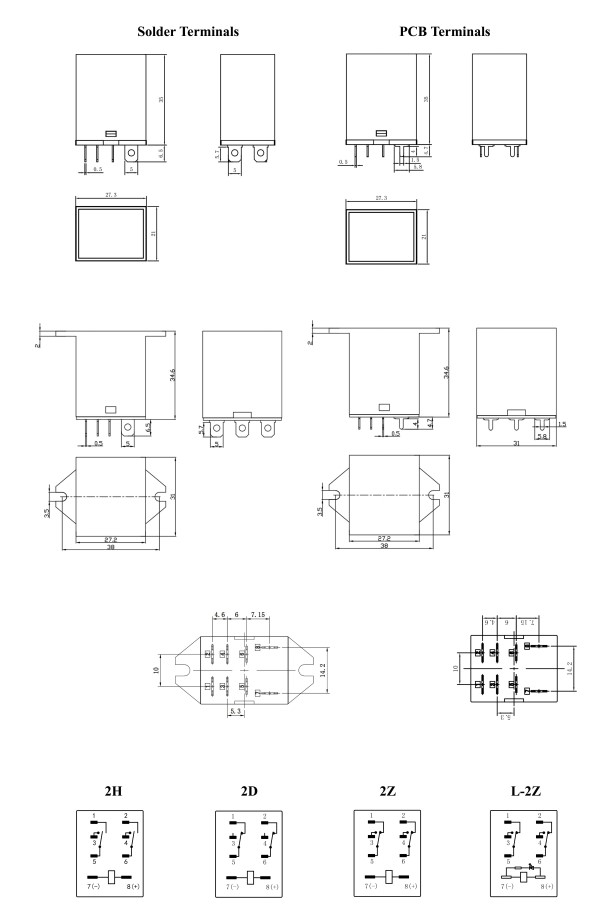

Dimension | 27,3 mm * 21 mm * 35 mm | |
Fonctionnalité de contact | Formulaire | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Charge nominale | 12A | |
Tension de commutation maximale | 240 VCA/28 VCC | |
Résistance de contact | ≤100 mΩ | |
Matériel | Alliage Ag (AgSnO2) | |
Durée de vie électrique | ≥1*105 | |
Durée de vie mécanique | ≥1*107 | |
Tension de fonctionnement (23 ℃) | DC : ≤ 75 %*Tension nominale, AC : ≤ 80 %*Tension nominale | |
Tension de libération (23 ℃) | DC :≥10 %*Tension nominale, AC :≥30 %*Tension nominale | |
Tension maximale (23 ℃) | 110 %*Tension nominale | |
Tension de bobine | DC6-220V, AC6-380V (personnalisation autorisée) | |
Puissance de la bobine | CC : 0,9 W, CA : 1,2 VA | |
Heure de prise en charge | ≤15 ms | |
Temps de libération | ≤10ms | |
Résistance diélectrique | Entre contacts ouverts de même pôle | 1000VAC pendant 1min |
Entre contacts de pôle différent | 1000VAC pendant 1min | |
Entre contacts et bobine | 1500VAC pendant 1min/4500VAC pendant 1min | |
La resistance d'isolement | ≥100 mΩ (500 V CC) | |
Température ambiante | -40°C ~ 85°C | |
Humidité ambiante | 45 % -75 % HR | |
Pression atmosphérique | 86-106KPa | |
Résistance au choc | 10G (impulsion demi-onde sinusoïdale : 11 ms) | |
Résistance aux vibrations | 10-55 Hz (double amplitude : 1,5 mm) | |
Installation | PCB ou prise avec rail DIN | |
Poids | Environ.35 g/pièce | |
Emballage | Carton avec boîte en papier à l'intérieur | 600 pièces/carton, GW : 21 kg, NW 20 kg, dimension (mm) : 330 × 310 × 345. |
