Mini relais à usage général à bobine unique 15A

Aperçu du produit

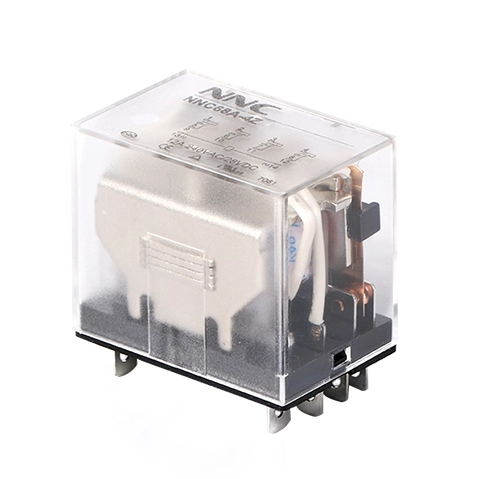

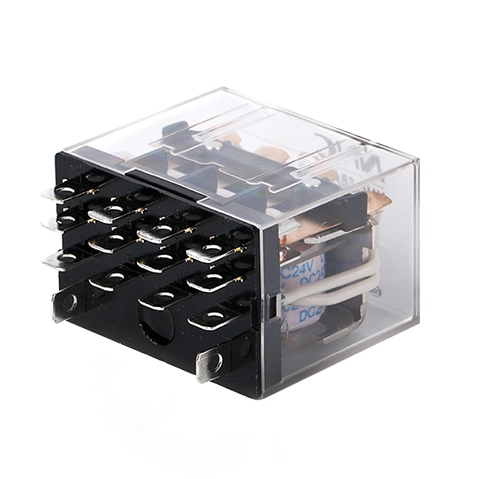

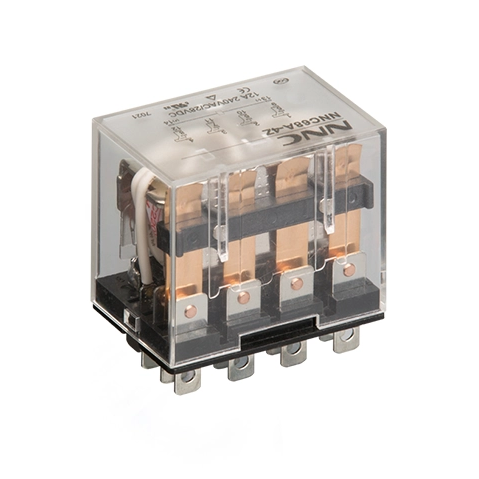

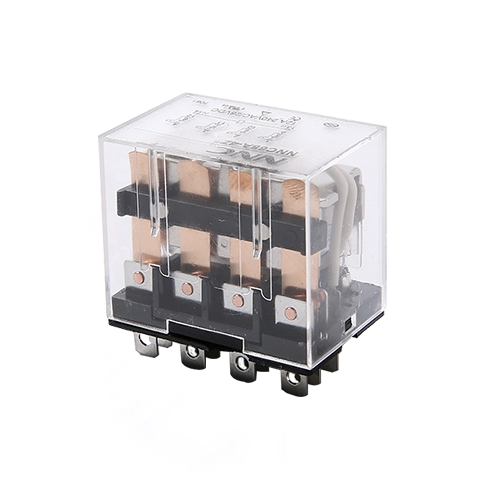

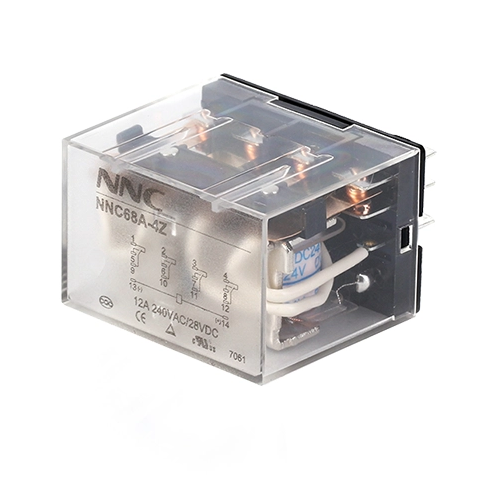

Le relais de puissance intermédiaire miniature LY4 est un composant électrique compact et polyvalent développé par CLION Electric (modèle : NNC68A ), conçu pour répondre à divers besoins de contrôle de puissance dans tous les secteurs. Fonctionnant sur le principe de l'électromagnétisme, ce relais présente une structure centrale composée d'une bobine unique, d'un induit et de contacts de précision : lorsque le courant circule à travers la bobine, un champ magnétique est généré pour attirer l'induit, fermant les contacts et permettant le contrôle du circuit. Ce qui le distingue est sa capacité de commutation de 15 A , un avantage clé qui lui permet de gérer des charges électriques exigeantes, ce qui le rend beaucoup plus robuste que les relais standard de faible puissance. En tant que relais à usage général à bobine unique , il équilibre simplicité et performances, adapté aux applications industrielles et commerciales où la fiabilité et l'efficacité de l'espace sont importantes.

68A-4Z(LY3)

Principales caractéristiques du relais de puissance intermédiaire miniature LY4

Capacité de commutation élevée jusqu'à 15A

Au cœur du relais LY4 se trouve sa capacité de commutation exceptionnelle de 15 A , une spécification essentielle qui lui permet de gérer des systèmes à haute puissance tels que des moteurs de machines industrielles, des compresseurs CVC robustes et des réseaux d'éclairage à grande échelle. Contrairement aux relais plus petits qui luttent contre les surcharges, le relais CLION LY4 maintient des performances stables même dans des scénarios à forte consommation d'énergie, réduisant ainsi le risque d'usure des contacts ou de panne de circuit.

Conception à bobine unique pour une installation simplifiée

La conception à bobine unique du relais de puissance intermédiaire miniature LY4 change la donne pour les ingénieurs et les installateurs. Il élimine la complexité du câblage à double bobine, réduisant ainsi le temps d'installation et minimisant les risques d'erreurs de câblage. Cette conception réduit également l'encombrement global du relais, ce qui facilite son intégration dans des circuits imprimés encombrés ou dans des boîtiers d'équipement étroits, ce qui est idéal pour les projets où l'espace est une contrainte.

Taille compacte avec construction durable

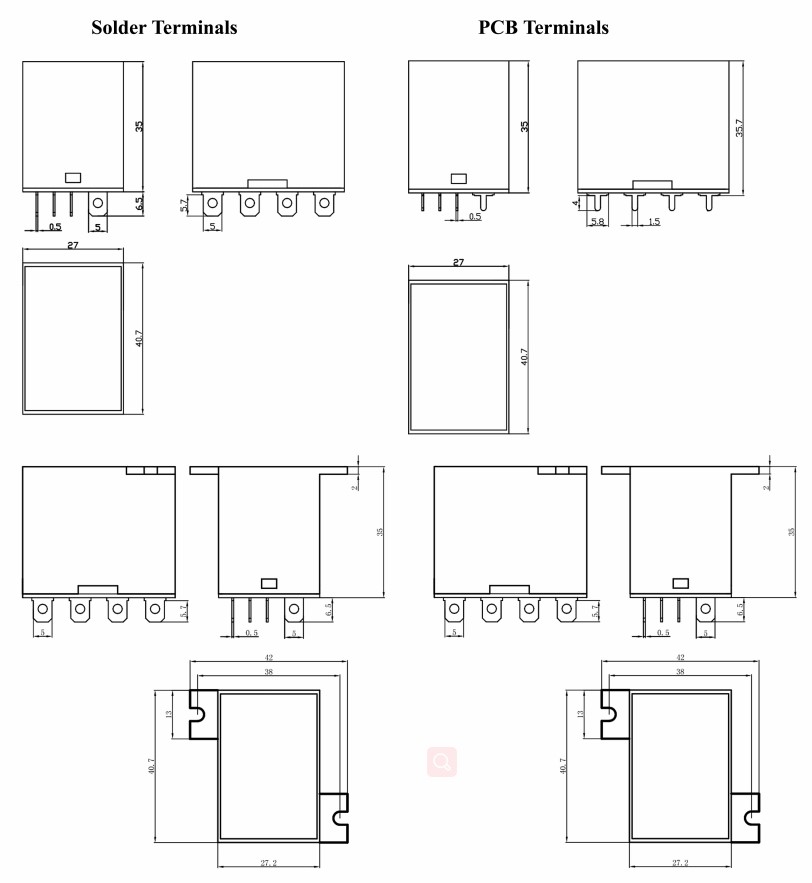

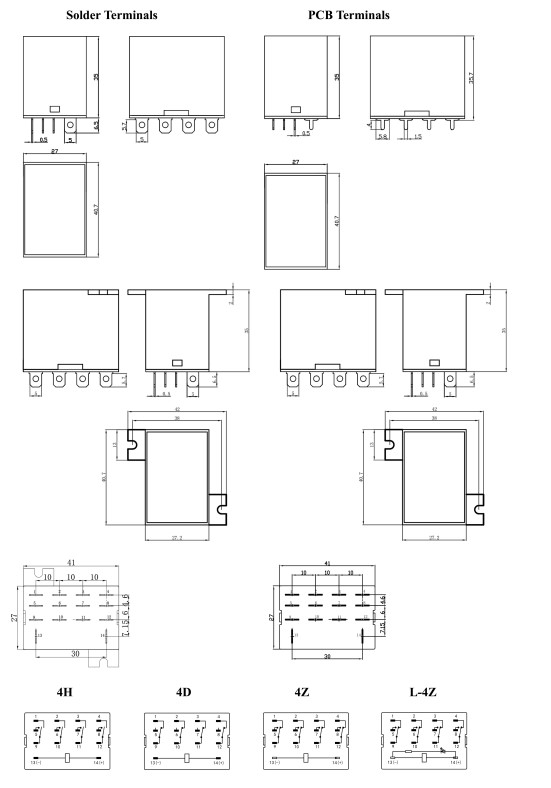

En tant que relais électromagnétique compact , le LY4 ne mesure que 27,3 mm × 41 mm × 35 mm (selon les spécifications techniques de CLION) et pèse environ 65 g par unité. Malgré sa petite taille, il bénéficie d'une construction robuste : les contacts en alliage Ag (AgSnO2) résistent à la corrosion et à l'usure, garantissant une longue durée de vie électrique de ≥1×10⁵ cycles et une durée de vie mécanique de ≥1×10⁷ cycles . Cette durabilité en fait un choix économique pour une utilisation à long terme.

Polyvalence à usage général dans tous les secteurs

Contrairement aux relais spécifiques à une application, le relais à usage général LY4 s'adapte à divers secteurs. Il fonctionne parfaitement dans les panneaux de commande industriels, l'électronique grand public (par exemple, les gros appareils électroménagers), les systèmes auxiliaires automobiles (par exemple, les vitres électriques) et même les nouvelles configurations énergétiques (par exemple, les onduleurs solaires à petite échelle). Sa flexibilité élimine le besoin de stocker plusieurs types de relais, simplifiant ainsi la gestion des stocks pour les entreprises.

Efficacité énergétique et large compatibilité de tension

Le relais CLION LY4 privilégie l'efficacité énergétique avec une faible consommation électrique de la bobine : 1,5 W pour les modèles DC et 3,0 VA pour les modèles AC. Il prend également en charge une large personnalisation de tension ( les tensions de bobine vont de 6 V CC à 220 V CC et de 6 V CA à 380 V CA ) afin de pouvoir s'intégrer aux systèmes électriques mondiaux sans adaptateurs supplémentaires. Cette compatibilité constitue un avantage clé pour les entreprises opérant dans plusieurs régions.

Solutions basées sur des scénarios

Contrôle des machines industrielles

Dans les usines de fabrication, le relais de puissance intermédiaire miniature LY4 est utilisé pour contrôler les moteurs, les convoyeurs et les éléments chauffants. Par exemple, dans une machine à emboutir les métaux, la capacité de commutation de 15 A du relais gère le courant de démarrage du moteur, tandis que sa conception à bobine unique garantit un câblage rapide et sans erreur lors de l'assemblage de la machine. La capacité du relais à fonctionner à des températures allant de -40°C à 85°C le rend également adapté aux environnements d'usine difficiles.

Règlement sur les systèmes CVC

Les systèmes de chauffage, de ventilation et de climatisation (CVC) reposent sur des relais pour commuter les compresseurs et les ventilateurs. La capacité de commutation de 15 A du relais CLION LY4 gère le courant élevé des compresseurs CVC, et sa bobine économe en énergie réduit la consommation d'énergie globale du système. De plus, sa rigidité diélectrique de 1 500 V CA entre les contacts et la bobine empêche les fuites électriques, garantissant ainsi un fonctionnement sûr dans les bâtiments résidentiels et commerciaux.

Systèmes auxiliaires automobiles

Pour les constructeurs automobiles, le relais de puissance intermédiaire miniature LY4 est idéal pour les fonctions auxiliaires telles que les vitres électriques, les essuie-glaces et les sièges chauffants. Sa taille compacte s'adapte aux panneaux de porte étroits ou aux enceintes de tableau de bord, et sa résistance aux chocs de 10G (impulsion sinusoïdale de 11 ms) résiste aux vibrations du véhicule. Les contacts Ag Alloy garantissent également des performances fiables dans des changements de température extrêmes, des hivers froids aux étés chauds.

Gestion de l’alimentation de l’électronique grand public

Dans les gros appareils électroniques grand public, tels que les fours électriques, les machines à laver ou les amplificateurs de cinéma maison, le relais LY4 à usage général agit comme un interrupteur de sécurité. Il contrôle le flux d’énergie vers les composants à haute puissance, évitant ainsi les surcharges. La du relais faible consommation d'énergie est conforme aux normes modernes d'efficacité énergétique, aidant l'électronique à répondre aux certifications mondiales comme Energy Star.

FAQ

Quelle est la tension de commutation maximale du relais CLION LY4?

Le relais de puissance intermédiaire miniature LY4 prend en charge une tension de commutation maximale de 240 V CA (courant alternatif) ou 28 V CC (courant continu), une plage qui couvre la plupart des systèmes électriques industriels, commerciaux et résidentiels. Cette compatibilité de tension garantit qu'il peut être utilisé dans diverses applications sans problèmes liés à la tension.

Le relais à usage général à bobine unique peut-il être installé à la fois sur des circuits imprimés et sur des rails DIN ?

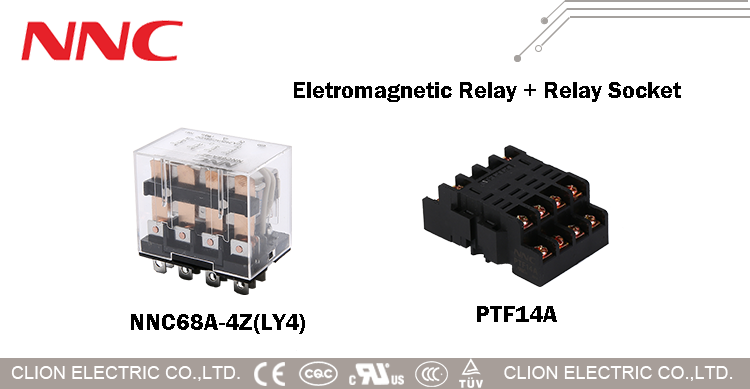

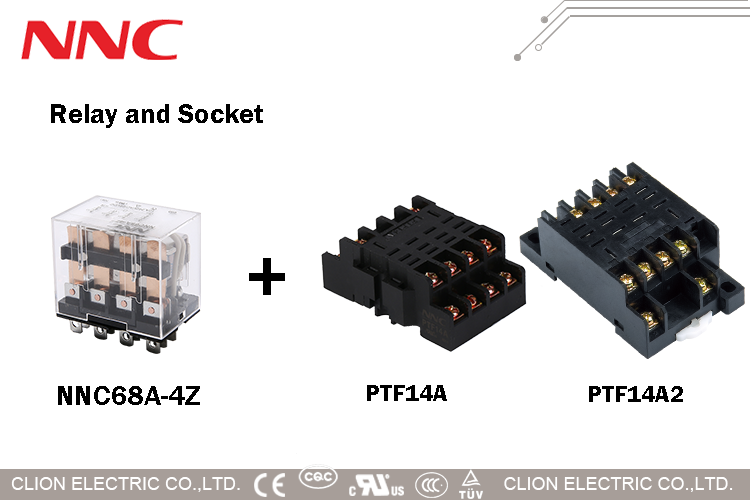

Oui. Le relais LY4 est conçu pour deux options d'installation : il peut être soudé directement sur des PCB (cartes de circuits imprimés) pour l'électronique compacte ou monté via une prise sur des rails DIN pour les panneaux de commande industriels. Cette flexibilité facilite l'intégration dans différentes configurations matérielles.

Quelle est la résistance d'isolement du relais de puissance intermédiaire miniature LY4?

Le relais a une résistance d'isolement de ≥100 MΩ (mesurée à 500 V CC). Cette résistance élevée empêche les fuites électriques entre les contacts et la bobine, réduisant ainsi le risque de courts-circuits et garantissant la conformité aux normes de sécurité mondiales (par exemple CEI, UL).
