Un relais statique (SSR) est un type avancé de relais qui utilise des composants semi-conducteurs pour commuter des circuits électriques, éliminant ainsi le besoin de pièces mécaniques mobiles. Contrairement aux relais électromécaniques traditionnels, les relais statiques offrent des vitesses de commutation plus rapides, une durée de vie plus longue, un fonctionnement plus silencieux et une plus grande fiabilité. Ces relais sont largement utilisés dans les applications industrielles et grand public pour contrôler des appareils haute puissance, tels que des moteurs, des éléments chauffants et des systèmes d'éclairage, avec une usure minimale. Comprendre la capacité des relais statiques à gérer à la fois les charges CA (courant alternatif) et CC (courant continu) est crucial, car différentes charges nécessitent des conceptions et des considérations spécifiques pour une commutation efficace. Reconnaître le fonctionnement des relais statiques dans les systèmes CA et CC permet de garantir que le type de relais approprié est sélectionné pour diverses applications, optimisant ainsi les performances et la sécurité dans diverses industries.

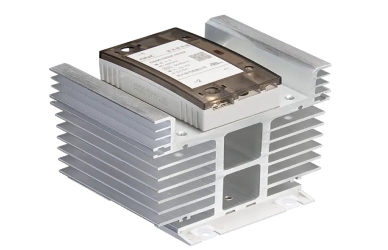

Un relais statique (SSR) est un interrupteur électronique qui utilise des composants semi-conducteurs, tels que des transistors ou des thyristors, pour contrôler des circuits électriques sans pièces mobiles. Lorsqu'un petit signal de commande est appliqué, le SSR active le semi-conducteur, permettant au courant de circuler. Les relais statiques sont couramment utilisés pour une commutation rapide, fiable et silencieuse dans les applications industrielles et grand public.
Mécanisme de commutation :
Les relais statiques utilisent des composants électroniques pour commuter les circuits, tandis que les relais électromécaniques (EMR) s'appuient sur un électro-aimant pour déplacer les contacts.
Durabilité :
Les SSR durent plus longtemps en raison de l'absence de pièces mécaniques, tandis que les EMR s'usent avec le temps en raison de mouvements mécaniques répétés.
Vitesse :
Les SSR peuvent commuter plus rapidement que les EMR, ce qui les rend idéaux pour les applications à grande vitesse.
Bruit :
Les SSR fonctionnent silencieusement, tandis que les EMR produisent un « clic » lors de la commutation.
Taille et poids :
Les SSR sont plus petits et plus légers que les EMR, qui sont plus volumineux en raison de leurs pièces mécaniques.
Durée de vie plus longue :
les SSR n'ont aucune pièce mécanique, ce qui entraîne moins de pannes et une durée de vie plus longue que les EMR.
Commutation plus rapide :
les relais statiques offrent une commutation rapide, ce qui les rend adaptés aux applications à grande vitesse.
Fonctionnement plus silencieux :
les relais statiques fonctionnent silencieusement, idéal pour les environnements sensibles au bruit.
Efficacité énergétique :
les SSR sont plus économes en énergie et génèrent moins de chaleur que les EMR.
Fiabilité :
les relais statiques sont plus fiables dans les environnements difficiles en raison du nombre réduit de pièces mobiles.
Les relais statiques (SSR) sont des dispositifs polyvalents capables de gérer à la fois des charges CA (courant alternatif) et CC (courant continu). Cependant, la conception et le fonctionnement des relais statiques pour les applications CA et CC sont distincts en raison des caractéristiques différentes des circuits CA et CC. Vous trouverez ci-dessous une explication de la façon dont les relais statiques sont conçus pour chaque type de charge et des défis associés à la commutation CA/CC.
Comment les SSR gèrent les charges CA :
Les SSR conçus pour les charges CA utilisent généralement des composants tels que des triacs ou des thyristors. Ces dispositifs semi-conducteurs permettent au courant de circuler dans les deux sens, ce qui est essentiel pour les circuits alternatifs. Les SSR détectent le point de passage à zéro de la forme d'onde CA pour allumer et éteindre le relais, garantissant une commutation fluide avec une perte de puissance minimale et évitant les courants d'appel.
Applications courantes dans les systèmes alimentés en courant alternatif :
les relais statiques sont largement utilisés pour contrôler des appareils haute puissance dans des systèmes alimentés en courant alternatif, notamment :
Systèmes CVC : Contrôle des compresseurs et des ventilateurs de climatisation.
Contrôle d'éclairage : Régulation de l'état marche/arrêt des grands systèmes d'éclairage.
Chauffages : Gestion de la puissance des éléments chauffants.
Moteurs : Pour contrôler les opérations de démarrage/arrêt des moteurs.
Comment les SSR contrôlent les circuits CC :
les SSR pour les applications CC utilisent des MOSFET ou des IGBT (transistors bipolaires à grille isolée) pour commuter les charges CC. Contrairement au courant alternatif, le courant continu circule dans une seule direction, ces relais sont donc conçus pour gérer un courant continu dans une seule direction. Dans les circuits CC, les relais statiques doivent être capables de gérer les défis inhérents à la commutation CC, comme éviter la formation d'arcs lorsque le circuit est coupé.
Pourquoi des relais statiques spécifiques sont nécessaires pour les charges CC :
Les charges CC présentent un défi car le courant ne tombe pas naturellement à zéro comme dans les systèmes CA. Lors de la coupure d'un circuit CC, le courant peut provoquer un arc électrique entre les contacts de l'interrupteur, ce qui pourrait endommager le relais statique au fil du temps. Par conséquent, les relais statiques à courant continu sont construits avec des tensions et des courants nominaux plus élevés pour gérer ces contraintes. De plus, des composants spécialisés tels que des circuits d'amortissement sont souvent utilisés pour supprimer les pics de tension lors de la commutation de charges CC.
Différences de tension et de courant :
Circuits CA : Dans les circuits CA, la tension et le courant alternent et tombent naturellement à zéro à la fin de chaque cycle. Cela rend la commutation des charges CA moins stressante pour les relais, car le courant « se met naturellement à zéro » lorsque l'interrupteur est ouvert.
Circuits CC : Dans les circuits CC, le courant circule dans un sens et ne tombe pas naturellement à zéro. Cela rend plus difficile la coupure du circuit sans causer de dommages. Les relais statiques pour la commutation CC doivent gérer les pointes de courant et de tension continues, qui sont plus difficiles que dans les circuits CA.
Mécanismes de commutation :
Commutation CA : les relais statiques pour circuits CA utilisent généralement une commutation basée sur le triac, ce qui leur permet de commuter dans les deux sens et de bénéficier de la détection du passage à zéro pour réduire le bruit de commutation et l'usure des composants.
Commutation CC : les relais statiques pour circuits CC nécessitent des MOSFET ou des IGBT, spécialement conçus pour gérer le flux de courant unidirectionnel et les vitesses de commutation élevées des circuits CC.
Dissipation thermique :
les relais statiques CC peuvent générer plus de chaleur que les relais statiques CA en raison du courant continu plus élevé qu'ils gèrent. Une dissipation thermique et une gestion thermique appropriées sont essentielles pour garantir un fonctionnement efficace dans les applications CC.
Les relais statiques (SSR) sont largement utilisés dans les circuits AC et DC en raison de leur commutation rapide et fiable, de leur durabilité et de leur efficacité. Vous trouverez ci-dessous les applications clés dans chaque type de circuit :
Systèmes CVC :
les SSR contrôlent les compresseurs , les ventilateurs et les pompes des systèmes CVC, offrant ainsi une commutation fluide et fiable pour la régulation de la température et du débit d'air.
Contrôle de l'éclairage :
utilisés dans les systèmes d'éclairage commerciaux et industriels, les relais statiques commutent efficacement les circuits d'éclairage à courant élevé et conviennent également aux applications de gradation.
Éléments chauffants :
les relais statiques sont utilisés pour contrôler les éléments chauffants électriques dans les chauffe-eau, les fours et les radiateurs industriels, garantissant un contrôle précis de la température avec un fonctionnement silencieux.
Systèmes d'énergie solaire :
les relais statiques gèrent la commutation des panneaux solaires, des onduleurs et des batteries, ce qui les rend idéaux pour contrôler les charges CC dans les systèmes d'énergie renouvelable.
Appareils alimentés par batterie :
dans les appareils alimentés par batterie comme les véhicules électriques et les alimentations portables, les relais statiques garantissent une distribution efficace de l'énergie et un fonctionnement sûr.
Circuits automobiles :
les relais statiques sont utilisés dans les systèmes de véhicules électriques pour contrôler les lumières, les moteurs et les ventilateurs, offrant une durabilité et une fiabilité élevée pour les applications automobiles.
La sélection du bon relais statique (SSR) garantit un fonctionnement sûr, efficace et fiable dans les circuits AC ou DC. Voici un guide sur les facteurs clés à prendre en compte :
Courants nominaux :
choisissez un SSR avec un courant nominal qui dépasse le courant de charge maximum pour éviter la surchauffe et assurer la sécurité.
Tension nominale :
assurez-vous que la tension nominale du SSR correspond ou dépasse la tension de fonctionnement du circuit.
Type de charge (AC ou DC) :
les relais statiques pour circuits AC utilisent généralement des triacs ou des thyristors, tandis que les MOSFET ou IGBT sont utilisés pour les circuits DC, qui nécessitent des composants spécialisés pour une commutation efficace.
Vitesse de commutation :
sélectionnez un SSR avec la vitesse de commutation appropriée en fonction de votre application, comme une commutation rapide pour le contrôle du moteur ou l'éclairage.
Dissipation thermique :
les relais statiques gérant des courants élevés nécessitent une dissipation thermique adéquate pour éviter la surchauffe et garantir une fiabilité à long terme.
Les circuits CC sont plus difficiles pour les relais statiques car le courant circule en continu, contrairement au courant alternatif. Cela augmente le risque d'arc lors de la commutation. Les relais statiques spécialisés pour charges CC sont conçus avec des MOSFET ou des IGBT et incluent souvent des circuits d'amortissement pour protéger contre les pics de tension et garantir une commutation sûre.
Non, un seul SSR est généralement conçu pour les circuits CA ou CC, mais pas les deux simultanément. Des relais spécialisés sont nécessaires pour chaque type.
Oui, les relais statiques pour circuits CC disposent souvent de fonctionnalités supplémentaires telles que la protection contre les courants inverses, tandis que les relais statiques CA peuvent inclure une détection de passage à zéro.
Oui, les relais statiques sont disponibles avec des valeurs nominales haute tension pour contrôler des systèmes tels que des éléments chauffants industriels ou des moteurs haute puissance.
Oui, les relais statiques sont généralement plus efficaces pour les charges CC car ils ne subissent pas l'usure mécanique associée aux relais électromécaniques, offrant ainsi une commutation plus rapide et plus fiable.
Les relais statiques (SSR) offrent une polyvalence exceptionnelle dans la commutation de charges CA et CC, ce qui les rend adaptés à une large gamme d'applications, des systèmes industriels à l'électronique grand public. Alors que les relais statiques pour circuits alternatifs utilisent généralement des triacs ou des thyristors pour gérer le courant alternatif, les relais statiques pour circuits continus nécessitent des composants spécialisés tels que les MOSFET ou les IGBT pour gérer le courant continu et éviter des problèmes tels que les arcs électriques. La sélection du bon relais statique en fonction de l'application spécifique, en tenant compte de facteurs tels que le courant, la tension et le type de charge, est essentielle pour garantir des performances, une sécurité et une longévité optimales du système. Choisir le relais statique approprié garantit un fonctionnement fiable, une distribution d'énergie efficace et une protection des composants électriques, améliorant ainsi les performances globales de vos circuits.
