Les systèmes d’automatisation industrielle et de contrôle électrique sont soumis à des enjeux incroyablement élevés. L'utilisation d'un mauvais composant de commutation dans ces environnements exigeants peut entraîner des pannes système catastrophiques. Cela entraîne des temps d’arrêt opérationnels coûteux et crée de graves risques pour la sécurité sur le lieu de travail. Lorsque vous ouvrez une armoire de commande dans une usine, le relais robuste devient le héros méconnu de l’ensemble du système électrique haute puissance. Les ingénieurs conçoivent spécifiquement ces composants électromécaniques robustes pour acheminer de manière fiable des quantités massives de courant. Ils fonctionnent parfaitement même lorsqu’ils sont soumis aux conditions industrielles les plus difficiles imaginables.
Ce guide complet vous guidera à travers tout ce que vous devez savoir pour spécifier et sélectionner le dispositif de commutation parfait pour votre application spécifique. Nous couvrirons en détail les spécifications critiques. Ceux-ci incluent les courants nominaux continus, les types de charges complexes, les matériaux de contact spécialisés et les facteurs environnementaux cruciaux.
Que vous soyez ingénieur électricien, technicien de maintenance, électricien commercial ou spécialiste des achats, cet article fournit un cadre décisionnel fiable. En suivant ces directives, vous pouvez garantir la stabilité du système à long terme. Vous protégerez des machines coûteuses et maintiendrez des normes de sécurité rigoureuses dans l’ensemble de vos opérations.

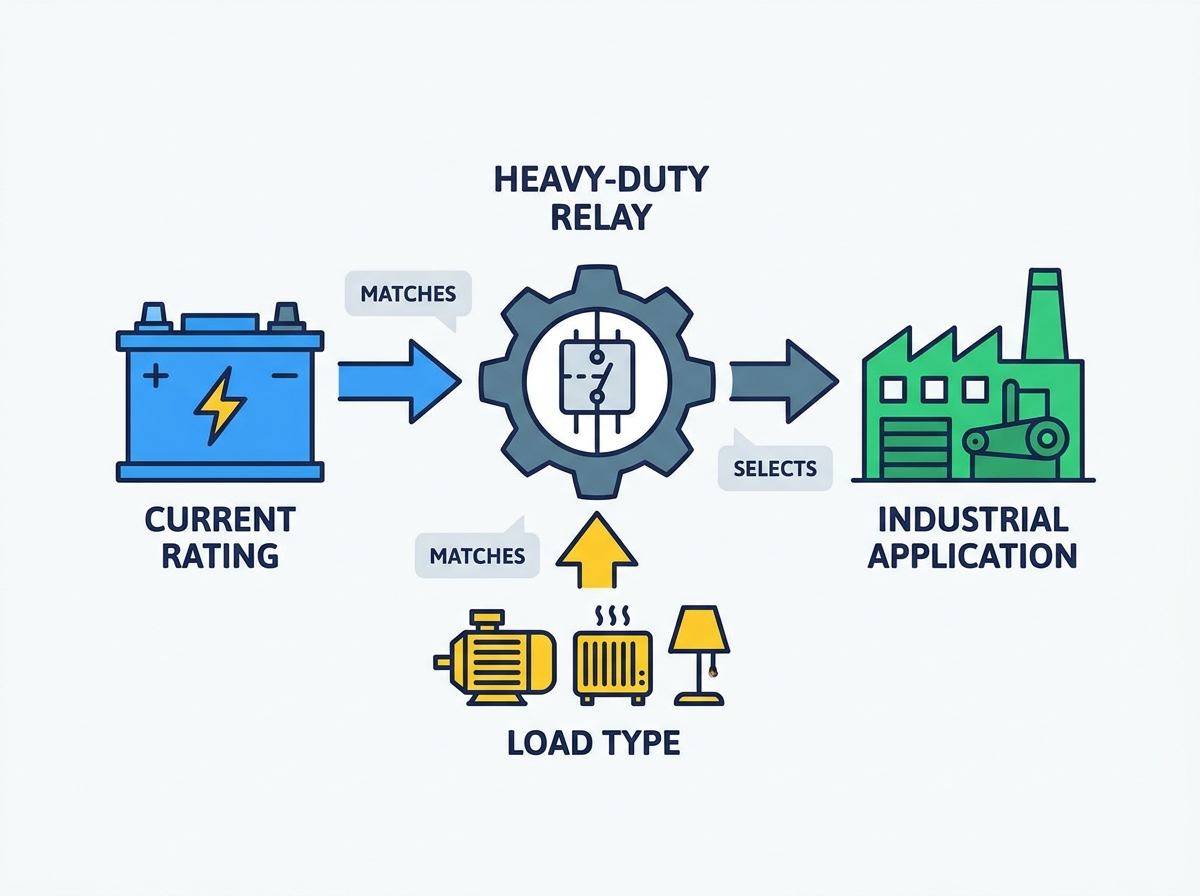

Le type de charge dicte la sélection : le courant nominal d'un relais sur une fiche technique n'est jamais une valeur absolue. Cela change radicalement selon que la charge électrique connectée est résistive, inductive ou capacitive.
Le courant d'appel est critique : vous devez toujours tenir compte de la surtension initiale de puissance électrique générée par les moteurs, les transformateurs et les grands réseaux d'éclairage. Cette surtension momentanée peut facilement être jusqu'à dix fois supérieure au courant de fonctionnement continu.
Le matériau de contact est important : la sélection de la métallurgie de contact appropriée évite un soudage par contact catastrophique. Des matériaux comme l'oxyde d'argent et d'étain sont essentiels pour les charges d'appel élevées et prolongent considérablement la durée de vie opérationnelle.
Protection de l'environnement : les applications industrielles difficiles nécessitent des boîtiers dotés d'indices de protection appropriés. Ces unités scellées résistent à la poussière, à l’humidité, aux vibrations sévères et aux fluctuations extrêmes de température.
Pour prendre des décisions éclairées en matière d’approvisionnement et d’ingénierie, il est essentiel de définir clairement le composant principal. Vous devez distinguer les véritables dispositifs d"isolation robustes des commutateurs électroniques grand public standard.
Les relais électromécaniques standard gèrent généralement des applications de faible puissance. Ils atteignent généralement un maximum entre 10A et 15A. Ces unités conviennent parfaitement aux cartes de circuits imprimés de base, aux appareils grand public et aux systèmes de contrôle commerciaux légers. À l’opposé, les variantes industrielles robustes sont conçues pour des tâches très exigeantes. Ils sont spécialement conçus pour commuter en toute sécurité et de manière répétée 30 A, 40 A, 80 A ou même 120 A et plus.
La construction physique reflète cette énorme différence de capacité électrique. Les unités à ampérage élevé présentent des espaces de contact beaucoup plus grands pour aider à éteindre les arcs électriques. Ils utilisent des bornes en cuivre beaucoup plus épaisses pour dissiper la chaleur générée. De plus, ils intègrent des conceptions de bobines électromagnétiques très robustes pour maintenir une forte pression de contact sous contrainte physique.
Fonctionnalité | Relais électromécanique standard | Relais robuste |
|---|---|---|
Capacité actuelle | Généralement jusqu"à 15 A | 30A à 120A et plus |
Espace de contact | Petit pour une commutation standard | Idéal pour une suppression avancée de l"arc |
Taille des bornes | Broches PCB ou connecteurs fins | Bornes à vis épaisses et cosses robustes |
Cas d"utilisation principal | Electronique grand public et commandes d"éclairage | Moteurs industriels, CVC et machinerie lourde |
La mise à niveau vers une solution plus robuste devient absolument nécessaire lorsque les composants standard commencent à tomber en panne prématurément. Opérer en dehors des paramètres thermiques sûrs est un signal d’alarme majeur. Les déclencheurs courants pour la révision de votre système de commutation incluent le soudage ou la fusion fréquente des contacts dans vos relais standard actuels. L’exploitation de machines dans des environnements où les températures ambiantes sont constamment élevées et qui dégradent les plastiques standards est un autre indicateur clair.
Plus précisément, si vous remplacez des moteurs électriques à couple élevé, des compresseurs de qualité industrielle ou des éléments chauffants lourds, une unité standard ne survivra pas. Les applications nécessitant des opérations continues et ininterrompues à courant élevé pendant des périodes de travail prolongées sans panne thermique nécessitent une approche robuste.
Les tendances actuelles du secteur indiquent un changement massif dans la manière dont les ingénieurs abordent la commutation électrique. Avec l"expansion mondiale rapide des infrastructures de véhicules électriques et des réseaux d"énergies renouvelables décentralisés, les panneaux de commande gèrent des tensions de courant continu sans précédent. Nous assistons à une transition significative des systèmes standard 12 V ou 24 V vers des architectures nécessitant des capacités de commutation de 800 V à 1 000 V CC.
Cette évolution exige des relais industriels robustes offrant des technologies supérieures d’extinction d’arc sans augmenter considérablement l’empreinte physique de l’armoire de commande. Par conséquent, les fabricants innovent avec des conceptions avancées d’éclatement magnétique et des matériaux à rigidité diélectrique plus élevée pour répondre à ces nouvelles normes énergétiques rigoureuses tout en garantissant une sécurité absolue.
Comprendre les spécifications électriques fondamentales est la toute première étape de l’évaluation de tout appareil de commutation industriel. Une mauvaise interprétation de ces valeurs fondamentales est l’une des principales causes de défaillance prématurée des composants sur le terrain.
Chaque interrupteur électromécanique se compose essentiellement de deux circuits électriques complètement isolés. Il s"agit du circuit de commande et du circuit de charge.
La tension de la bobine régit le circuit de commande. Il s"agit du signal spécifique de faible puissance requis pour alimenter l"électro-aimant interne. Les tensions de bobine courantes incluent 12 V CC, 24 V CC, 24 V CA et 120 V CA. Vous devez faire correspondre précisément cette spécification au signal de sortie de votre système de contrôle, tel qu"une sortie d"automate programmable.
A l’inverse, la tension de contact représente le circuit de charge. Il s"agit de la tension maximale que les plots métalliques physiques peuvent commuter en toute sécurité. Les exemples incluent 250 VCA, 480 VCA ou 110 VCC. La tension nominale de contact doit toujours atteindre ou dépasser la tension maximale de la source d"alimentation alimentant votre équipement lourd.
Un composant de commutation doit gérer le courant continu en régime permanent de la charge pendant un fonctionnement normal en cours. Cependant, une mesure encore plus critique à évaluer par les ingénieurs est le courant d’appel.
Le courant d’appel est la brève et massive pointe de puissance électrique qui se produit au moment exact où un appareil est allumé. Imaginez un lourd moteur de tapis roulant qui passe à la vitesse supérieure. La génération initiale du champ magnétique nécessite une énorme gorgée d’énergie. Un moteur peut consommer 10 A en continu mais atteindre 60 A ou 70 A pendant une fraction de seconde au démarrage. Un relais correctement spécifié doit survivre à cette surtension massive sans que les contacts internes ne fondent ensemble. Ce mode de défaillance catastrophique est connu sous le nom de soudage par contact.
La commutation du courant continu haute tension est fondamentalement plus difficile et plus dangereuse que la commutation du courant alternatif. La tension alternative franchit naturellement le point zéro de tension cinquante à soixante fois par seconde, selon votre région mondiale. Ce passage à zéro naturel permet d"éteindre automatiquement l"arc électrique qui se forme lorsque les contacts métalliques se séparent.
La tension continue ne fournit pas un tel point de passage à zéro. La tension reste constante. Lorsque les contacts s"ouvrent sous une forte charge CC, l"arc électrique peut se maintenir à travers l"entrefer. Cela crée une immense chaleur de plasma qui détruit rapidement le boîtier. Pour lutter contre cela, les relais CC spécialisés intègrent souvent des éruptions magnétiques. Il s"agit d"aimants permanents internes qui étirent physiquement et brisent l"arc électrique des contacts pour garantir un fonctionnement sûr.
L"intensité nominale maximale d"un relais imprimée sur la fiche technique est généralement basée sur un type de charge idéal très spécifique. En réalité, différentes charges électriques sollicitent les composants de commutation de manière totalement différente. Cela a un impact direct à la fois sur la durée de vie et sur le processus de sélection.
Les charges résistives sont les charges les plus simples et les plus faciles à commuter pour un relais. Le courant reste constant à partir du moment exact de l"activation. Le facteur de puissance est exactement un, ce qui signifie que les formes d’onde de tension et de courant sont parfaitement en phase. Si vous commutez une charge purement résistive, telle qu"un élément chauffant à eau industriel massif, une unité évaluée à 40 A peut généralement gérer une charge résistive de 40 A en continu sans problème.
En revanche, les charges inductives présentent des dangers importants pour les plages de contact et nécessitent un calcul minutieux. Les appareils utilisant des bobines électromagnétiques résistent activement aux changements de courant électrique. Lorsque le circuit se brise pour désactiver une charge inductive, l’effondrement rapide du champ magnétique génère un énorme pic de haute tension. C’est ce qu’on appelle la force électromotrice arrière.
Cette contre-tension provoque de graves arcs électriques à travers les contacts d"ouverture, vaporisant des couches microscopiques du métal. En raison de ce phénomène destructeur, un relais évalué à 40 A de résistance peut n"être évalué en toute sécurité qu"à 10 A ou 15 A lors de la commutation d"une charge hautement inductive. Recherchez toujours les valeurs nominales de charge du moteur ou les puissances nominales spécifiques sur la fiche technique du fabricant lorsque vous traitez ces applications.
Les charges capacitives se trouvent couramment dans les grandes alimentations à découpage, les batteries de condensateurs et les pilotes d"éclairage LED commerciaux. Il est intéressant de noter qu’ils agissent remarquablement comme un court-circuit mort lors de la mise sous tension initiale. Même si le courant de fonctionnement continu peut être très faible, les condensateurs vides consomment un courant d"appel instantané massif pour se charger. Si le composant n"est pas correctement dimensionné pour gérer cette surtension capacitive spécifique, les contacts se souderont instantanément dès la première fermeture du circuit.
Au-delà des valeurs électriques numériques, les mécanismes de commutation physiques et la métallurgie des plages de contact dictent exactement le comportement des composants de commutation sur le terrain sur des milliers de cycles.
Les configurations de relais sont définies par les pôles, qui correspondent au nombre de circuits isolés séparés contrôlés, et par les lancers, qui correspondent au nombre de positions que le commutateur interne peut adopter.
Unipolaire unidirectionnel : la configuration la plus simple disponible, agissant comme un interrupteur marche/arrêt de base pour un seul circuit. Dans la terminologie industrielle, il est souvent appelé Forme A ou Normalement Ouvert.
Unipolaire double direction : contrôle un seul circuit mais achemine l'énergie électrique vers l'un des deux chemins différents. Ceci est communément appelé formulaire C ou changement.
Bipolaire double jet : Il s'agit essentiellement de deux relais unipolaires bidirectionnels actionnés simultanément par une seule bobine électromagnétique. Il vous permet de commuter deux circuits complètement indépendants exactement en même temps.
L"alliage métallique spécifique utilisé sur les plages de contact détermine la résistance des composants au soudage, à l"usure mécanique et aux arcs électriques. Par exemple, les solutions de pointe de NNC Relay offrent des configurations robustes gérant jusqu"à 120 A de courant continu en utilisant des matériaux de contact de qualité supérieure.
Le nickel argenté est excellent pour les applications générales et les charges résistives constantes. Il offre une très faible résistance de contact et une durée de vie mécanique très fiable. Cependant, pour les applications plus agressives, l’oxyde d’argent et d’étain est largement considéré comme la référence. Il offre une résistance exceptionnellement élevée au soudage par contact et au transfert de matériau sous un arc intense, ce qui le rend parfait pour les courants d"appel élevés.
Historiquement, l’oxyde d’argent et de cadmium était populaire pour ses excellentes propriétés d’extinction d’arc et sa durabilité. Pourtant, en raison des réglementations environnementales strictes de restriction des substances dangereuses concernant la toxicité du cadmium, celui-ci est en grande partie éliminé dans les conceptions industrielles modernes.
Fournir un contexte réel aide les ingénieurs à identifier leur cas d"utilisation spécifique et à le faire correspondre aux spécifications correctes. Différents secteurs posent des défis uniques qui exigent des solutions de commutation sur mesure.
Dans les systèmes mobiles 12 V et 24 V CC, des relais robustes sont absolument essentiels pour enclencher les démarreurs, les ventilateurs de refroidissement des radiateurs de grande capacité et les commandes de pompes hydrauliques dans les équipements de construction lourds. Ces applications mobiles exigent une résistance exceptionnelle aux chocs et aux vibrations. Ils nécessitent des capacités de commutation CC très robustes pour gérer les arcs soutenus générés par de fortes vibrations physiques.
Les systèmes commerciaux de chauffage, de ventilation et de climatisation dépendent largement de ces appareils pour contrôler les gros moteurs de compresseur, les ventilateurs soufflants à grande vitesse et les éléments de chauffage auxiliaires lourds. Étant donné que les compresseurs et les ventilateurs sont des charges hautement inductives, les composants utilisés dans les applications CVC doivent avoir des charges inductives élevées vérifiées. Des puissances nominales spécifiques garantissent une fiabilité à long terme pendant les hautes saisons de refroidissement estivales.
Les usines utilisent des interrupteurs robustes pour une multitude de processus automatisés à forte contrainte. Les applications quotidiennes incluent l"entraînement de moteurs de tapis roulants lourds, le contrôle des éléments chauffants dans les fours de durcissement industriels et la gestion de systèmes de pompes à fluide haute pression. La fiabilité dans ces paramètres est primordiale. Un seul contact soudé équivaut directement à l’arrêt des lignes de production et à des pertes financières massives.
La longévité industrielle ne se limite pas à la gestion de l’électricité. Il s"agit également de survivre à l"environnement physique dans lequel le relais robuste est installé.
L"indice de protection contre la pénétration définit exactement dans quelle mesure le boîtier extérieur protège des contaminants environnementaux. Les unités non scellées conviennent uniquement aux armoires électriques propres, hautement protégées et climatisées.
À l’inverse, les modèles IP54 protégés contre la poussière offrent une protection de base contre la poussière en suspension dans l’air. Cela les rend standard pour de nombreux entrepôts industriels intérieurs. Les boîtiers IP67 entièrement scellés ou étanches au lavage sont absolument essentiels pour les usines humides, mouillées ou très poussiéreuses. Les boîtiers scellés empêchent l"humidité de corroder les éléments internes en cuivre et garantissent un fonctionnement fiable dans des environnements de lavage difficiles comme les usines de transformation des aliments.
La chaleur ambiante extrême augmente activement la résistance électrique de la bobine de cuivre interne. Cette résistance accrue peut augmenter la tension d"appel requise, provoquant un fonctionnement lent ou un échec complet de l"activation. De plus, les applications mobiles ou les machines d"emboutissage génèrent des vibrations mécaniques importantes. Le choix de modèles explicitement testés et évalués pour leur résistance élevée aux chocs et aux vibrations évite les rebonds de contact accidentels. Le rebond du contact provoque des micro-arcs et une défaillance mécanique rapide.
Utilisez cette liste de contrôle récapitulative hautement exploitable pour finaliser votre décision d"approvisionnement et éviter les pièges techniques courants sur le terrain :
Analysez la charge : déterminez exactement si votre charge est résistive, inductive ou capacitive. Calculez à la fois le courant de fonctionnement continu et le courant d’appel potentiel maximum.
Déterminez les tensions : faites correspondre précisément la tension de la bobine à la sortie de votre système de contrôle. Assurez-vous que la tension nominale de contact dépasse en toute sécurité votre source d'alimentation principale.
Sélectionnez la configuration des contacts : décidez combien de circuits indépendants doivent être commutés simultanément et s'ils doivent rester normalement ouverts ou normalement fermés.
Évaluez l'environnement : vérifiez les plages de température ambiante attendues, mesurez les niveaux de vibrations locaux et déterminez l'indice de protection requis pour la protection contre la poussière et l'humidité.
Vérifier les certifications : assurez-vous que l'appareil sélectionné répond à toutes les normes régionales pertinentes en matière de sécurité et d'environnement requises par votre secteur.
La sélection d"un relais robuste nécessite une attention particulière et va bien au-delà de la simple correspondance d"un ampérage continu. Comme nous l"avons exploré, les types de charge influencent fortement les performances réelles. Des courants d’appel non calculés peuvent provoquer une défaillance immédiate et catastrophique. De plus, des facteurs environnementaux tels que la poussière, la chaleur et les vibrations détermineront en fin de compte la fiabilité à long terme de votre système.
Ces éléments combinés sont les véritables décideurs de la sécurité et de la disponibilité opérationnelle. Consultez toujours attentivement les fiches techniques du fabricant avant de faire un achat. Concevoir des systèmes industriels complexes est un défi. Si vous êtes confronté à des calculs de charge complexes ou si vous avez besoin de mettre à niveau vos panneaux de commande, explorez les solutions hautes performances de NNC Relay pour trouver les spécifications exactes conçues pour les demandes de votre secteur.
Bien que les deux appareils soient fondamentalement conçus pour commuter un courant électrique élevé, les contacteurs sont généralement réservés à des applications de puissance encore plus élevée. Il s’agit notamment d’énormes moteurs industriels triphasés consommant des centaines d’ampères. Les relais robustes sont généralement utilisés pour les applications monophasées AC ou DC jusqu"à environ 120 A. De plus, les relais sont souvent beaucoup plus compacts, commutent plus rapidement et consomment moins d"énergie de commande que les contacteurs industriels encombrants.
Non, vous ne pouvez strictement pas utiliser un interrupteur de type CA pour une charge CC à moins que le fabricant n"évalue explicitement le composant pour les deux types de courant. Les charges CC supportent les arcs électriques beaucoup plus longtemps que les charges CA, car le courant continu n"a pas de point de passage naturel à tension nulle. L"utilisation d"un appareil de type CA sur une charge CC haute tension entraînera un arc soutenu, détruisant rapidement le boîtier et créant un risque d"incendie grave.
Les principaux responsables d"une défaillance prématurée comprennent le soudage par contact provoqué par des courants d"appel sous-calculés, l"épuisement des bobines résultant d"une surtension continue ou d"une chaleur ambiante extrême, et l"usure mécanique due au dépassement de la fréquence de commutation maximale de sécurité. Des spécifications techniques appropriées évitent la grande majorité de ces problèmes de temps d’arrêt coûteux.
Il est extrêmement important de faire la différence entre la durée de vie mécanique et la durée de vie électrique. La durée de vie mécanique, c"est-à-dire un fonctionnement sans qu"aucune charge électrique ne traverse les contacts, dépasse souvent les dix millions de cycles. Cependant, la durée de vie électrique à pleine charge est généralement comprise entre 100 000 et 500 000 cycles. Cette durée de vie fonctionnelle dépend fortement du fait que la charge commutée soit résistive, inductive ou capacitive, ainsi que de l"environnement d"exploitation.
En règle générale, le courant d"appel d"un moteur à induction AC est généralement six à huit fois supérieur à son courant de fonctionnement continu à pleine charge. Pour calculer cela avec précision, vérifiez la plaque signalétique du moteur pour connaître l"intensité nominale du rotor verrouillé. Le relais sélectionné doit avoir une surtension ou une capacité de fermeture qui dépasse en toute sécurité cette valeur d"ampères du rotor verrouillé pour empêcher les contacts de se souder au démarrage.
Les relais statiques utilisent des composants semi-conducteurs tels que des thyristors pour commuter les courants sans aucune pièce mobile. Cela offre une durée de vie mécanique infinie et un fonctionnement silencieux. Cependant, ils génèrent une chaleur importante et nécessitent des dissipateurs thermiques encombrants. Les relais électromécaniques robustes utilisent des contacts métalliques physiques mobiles. Ils offrent une isolation électrique supérieure, gèrent bien mieux les pics de surintensité massifs et sont généralement plus rentables pour les applications de moteurs industriels robustes.
