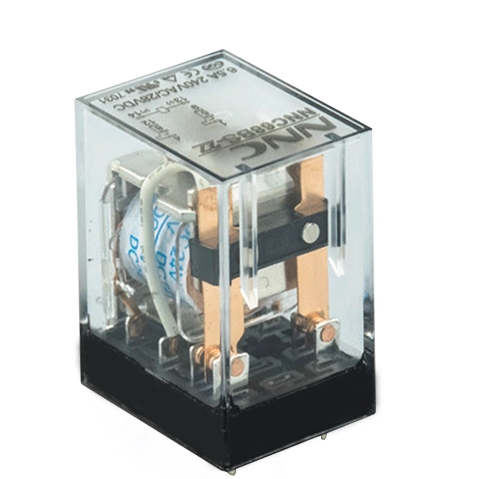

Relais à usage général NNC68B-2Z: Introduction du produit

Aperçu

Le NNC68B-2Z est un relais de puissance intermédiaire miniature polyvalent conçu pour une multitude d'applications nécessitant une précision et une fiabilité. Issue pour répondre aux exigences strictes des environnements industriels et commerciaux, ce relais offre une solution robuste pour les circuits de commutation et de contrôle des signaux.

Caractéristiques

Conception compacte et légère

Le NNC68B-2Z possède un facteur de forme compact et une construction légère, facilitant une intégration facile dans un large éventail d'appareils sans compromettre les performances ou la durabilité.

Sensibilité élevée et longue durée de vie opérationnelle

Avec une cote de sensibilité élevée et une conception qui garantit une longue durée de vie opérationnelle, ce relais est conçu pour résister à une utilisation approfondie, réduisant le besoin de remplacements fréquents et minimisant les coûts de maintenance.

Configurations de contact polyvalent

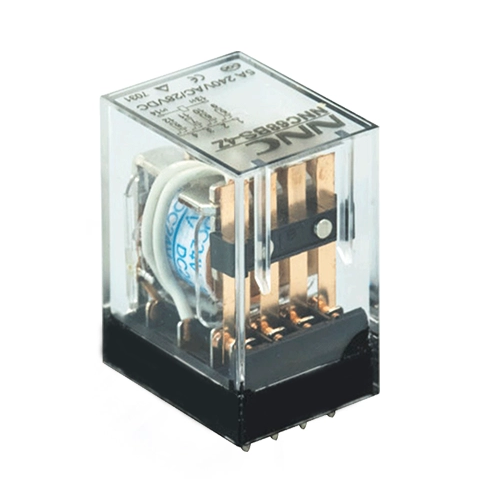

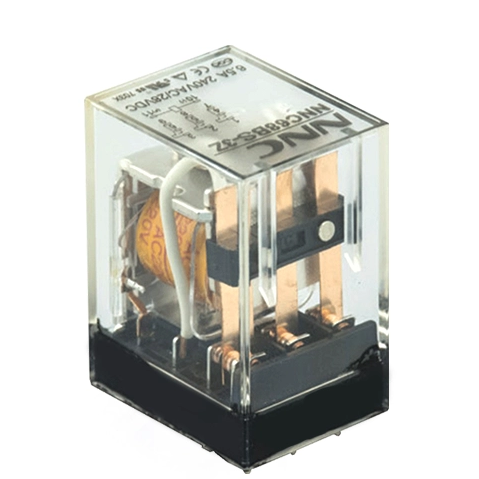

Offrant des pôles de contact 2 à 4 avec des capacités de commutation jusqu'à 10A, le NNC68B-2Z fournit plusieurs configurations de contact pour répondre à diverses exigences d'application, améliorant son adaptabilité dans différentes industries.

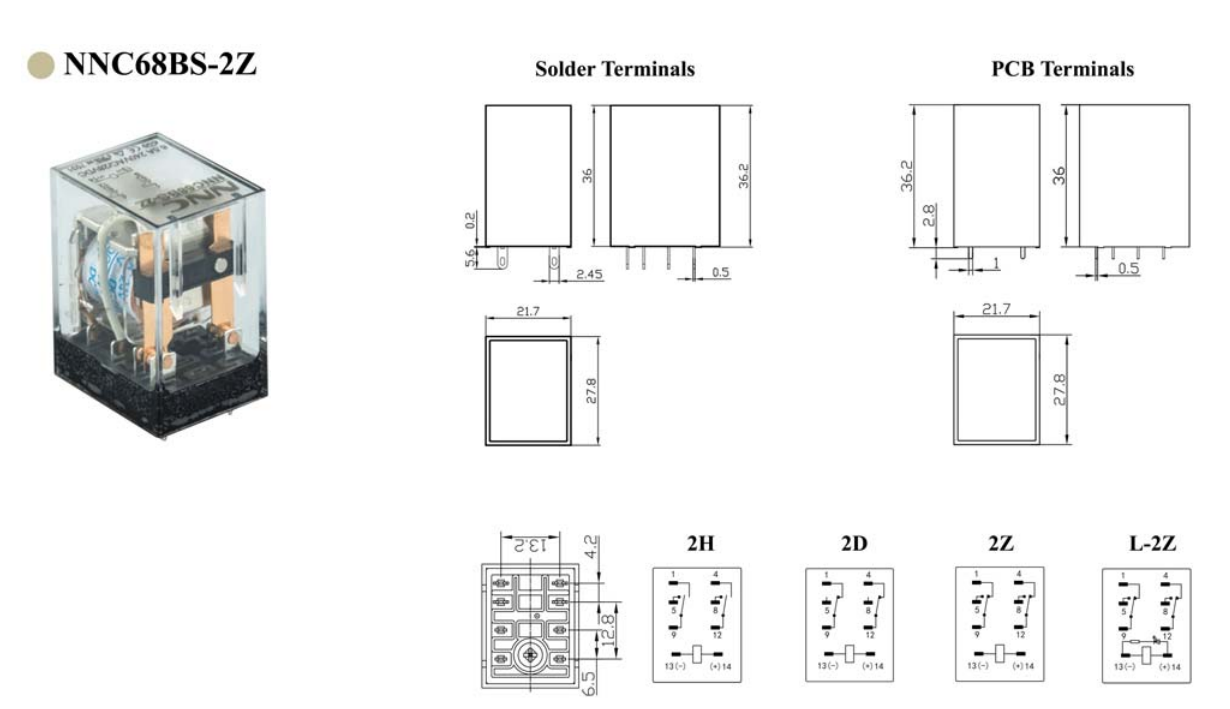

Options de montage PCB et socket direct

Conçu pour la soudure directe sur les cartes de circuits imprimées et le montage de douilles, le NNC68B-2Z offre des options d'installation flexibles, s'adressant à divers processus de fabrication et d'assemblage.

Indicateurs et diodes facultatifs

Disponible avec des indicateurs et diodes LED en option, ce relais fournit une rétroaction visuelle sur son état opérationnel, améliorant la sécurité et la facilité de surveillance.

Spécifications techniques

Données de contact

• Formulaire de contact : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4d (4PST-NC)

• Évaluation de contact (charge de résistance) : 10A, 6,5A, 5A

• Max. Tension de commutation : 240VAC / 28VDC

• Max. Courant de commutation : 10A, 6,5A, 5A

• Résistance aux contacts : 100mΩ max. (à 6VDC 1A)

• Matériel de contact : ALLIAG AG (AGSNO2)

• Endurance mécanique : 1 × 10 ^ 7 opérations min.

• Endurance électrique : 1 × 10 ^ 5 opérations min.

Données de bobinage

• Tension de bobine nominale : DC 3V-110V; AC 6V-240V

• Courant nominal de la bobine : 6-200mA (DC), 10,5-200mA (AC)

• Résistance à la bobine : 40-13444 (DC), 10,5-88 (AC)

• Tension de fonctionnement : 75% de la tension nominale max. (DC), 80% de la tension nominale max. (AC)

• Tension de libération : 10% de la tension nominale min. (DC), 30% de la tension nominale Min. (AC)

• Consommation d'énergie de la bobine : 0,9W (DC), 1,2 VA (AC)

Caractéristiques environnementales

• Résistance à l'isolation : 100m min. (à 500 VDC)

• Force diélectrique : entre la bobine et les contacts 1500VAC pendant 1 min / 4500vac pendant 1 min, entre les contacts ouverts du même poteau 1000VAC pendant 1 min, entre les contacts de différents pôles 1000VAC pendant 1 min

• Résistance aux chocs : 1 000 m / s² (environ 100 g)

• Résistance aux vibrations : 10-50Hz, 1,5 mm double amplitude

• Température ambiante : -40 ° C à 85 ° C

• Humidité ambiante : 45% à 85% Rh

Informations d'emballage

• Package intérieur : boîte en papier

• Quantité d'emballage intérieur : 20 unités

• Quantité d'emballage extérieur : 600 unités

• Dimensions de l'emballage extérieur : 330 × 310 × 345 mm

• Poids net : 19 kg

• Poids brut : 20 kg

Champs d'application

Le relais NNC68B-2Z est largement applicable dans divers secteurs, y compris, mais sans s'y limiter:

• Automatisation industrielle : pour les systèmes de contrôle dans les processus de fabrication.

• Télécommunications : dans l'équipement nécessitant des capacités de commutation du signal.

• Automobile : pour diverses fonctions de contrôle et de signalisation dans les véhicules.

• Appareils domestiques : dans les appareils qui nécessitent des mécanismes de commutation fiables.

Conclusion

Le relais NNC68B-2Z témoigne de notre engagement envers l'ingénierie l'excellence, offrant un mélange de performances, de fiabilité et de polyvalence. Il s'agit d'un choix préféré pour les professionnels qui recherchent une solution de relais de haute qualité pour leurs applications.
