Comment la valeur nominale du contact et le type de charge affectent la sélection du relais PCB

La sélection des composants cache souvent des risques invisibles. Vous pouvez spécifier un relais en utilisant les numéros de fiche technique de première ligne. Cette pratique courante conduit fréquemment à des pannes prématurées sur le terrain. Cela peut également entraîner une augmentation inutile des coûts de nomenclature. Les équipes d’ingénierie sont confrontées à des choix critiques lors de la phase de décision. Passer d’un prototype fonctionnel à une production en série change tout. Vous devez passer des spécifications théoriques aux comportements des circuits du monde réel. Les applications réelles correspondent rarement aux conditions idéales de laboratoire.

Pour garantir la fiabilité et la conformité à long terme, les équipes d’ingénierie et d’approvisionnement doivent aller plus loin. Vous devez évaluer comment les caractéristiques de charge spécifiques fonctionnent dans la pratique. Ces comportements électriques uniques modifient considérablement la capacité de commutation effective d"un composant. Comprendre ces forces dynamiques évite les pannes catastrophiques. Il optimise également votre conception en termes de performances et de faisabilité de fabrication. Lisez la suite pour maîtriser les principes d’une sélection robuste de composants.

Points clés à retenir

• Un courant maximum indiqué sur une fiche technique reflète généralement des charges résistives idéales ; les charges inductives ou capacitives du monde réel nécessitent un déclassement agressif.
• Les courants d'appel et les champs électromagnétiques inverses sont les principaux moteurs du soudage par contact et de l'arc électrique, dictant le besoin de matériaux de contact spécifiques.
• Les conditions environnementales et les processus de fabrication dictent les types de boîtiers, ce qui rend des caractéristiques telles que la lavabilité essentielles à la longévité des composants.
• La présélection nécessite un équilibre entre l'empreinte physique, les données d'endurance spécifiques à la charge et les performances thermiques en régime permanent.

L"illusion de la spécification maximale : pourquoi la valeur nominale des contacts des relais PCB est conditionnelle

Les ingénieurs tombent souvent dans un piège commun lors de la lecture des fiches techniques. Les ampérages supérieurs représentent des conditions de laboratoire idéales. Les fabricants de composants testent presque exclusivement ces limites en utilisant des charges purement résistives. Une charge purement résistive possède un facteur de puissance de 1,0. Cela signifie que les formes d"onde de courant et de tension restent parfaitement synchronisées. Les applications réelles ne fonctionnent presque jamais dans ces conditions parfaites. Par conséquent, une spécification globale n’agit que comme un maximum théorique.

De nombreuses équipes de conception tentent de contourner cet écart de réalité en surspécifiant. Ils pourraient arbitrairement doubler la note requise pour créer une prétendue « marge de sécurité ». Cette approche présente des inconvénients majeurs. Cela augmente inutilement l’empreinte physique de la carte. Cela augmente également la consommation électrique de la bobine, ce qui génère un excès de chaleur. En fin de compte, cette marge arbitraire gonfle le coût unitaire. L’extension de cette surcharge à des milliers d’unités de production gaspille un budget important.

À l’inverse, une sous-spécification entraîne des résultats désastreux sur le terrain. Ignorer des types de charge spécifiques introduit des modes de défaillance catastrophiques. Lorsque les contacts ne peuvent pas supporter les contraintes invisibles d’un circuit, ils se dégradent rapidement. Un arc intense fait fondre les surfaces métalliques. Le soudage par contact fusionne définitivement le circuit fermé. Alternativement, des micro-arcs répétés créent une importante accumulation de carbone. Ce carbone crée une résistance de contact élevée, qui surchauffe ensuite le relais et détruit la carte environnante.

Évaluation de vos véritables caractéristiques de charge

Différentes charges de circuit se comportent de manière fondamentalement différente. Vous devez faire correspondre le composant à la physique électrique de l"application. Décomposer votre type de charge fournit le chemin le plus clair vers une sélection fiable des composants.

Charges résistives (la ligne de base)

Les charges résistives constituent la base fondamentale de la commutation électrique. Les exemples courants incluent les radiateurs standards et les éléments d’éclairage traditionnels non LED. Dans ces applications, le courant et la tension restent parfaitement en phase tout au long du cycle opérationnel.

Étant donné que la charge ne présente pas de surtensions d'activation ou de rebonds de désactivation complexes, l'évaluation reste simple. La valeur nominale de contact du relais PCB de base de la fiche technique peut généralement être appliquée. Vous n’avez besoin que de marges de sécurité standard et minimales. Si un radiateur consomme 8 ampères, un contact évalué à 10 ampères fonctionnera de manière fiable pendant toute sa durée de vie mécanique.

Charges inductives (le risque d"arc)

Les charges inductives introduisent d"importantes turbulences électriques. Les exemples incluent les moteurs électriques, les solénoïdes, les transformateurs de puissance et les compresseurs de réfrigération. Dans ces circuits, le courant est naturellement en retard sur la tension.

Vous devez vous concentrer principalement sur la phase de perturbation. Lorsque le relais tente d"ouvrir le circuit, l"effondrement du champ magnétique libère l"énergie stockée. Cela génère une force électromotrice (FEM) massive. Cette CEM provoque de graves arcs électriques à travers les contacts d"ouverture. L’arc plasma vaporise littéralement des couches microscopiques de métal. Pour survivre à cela, vous devez réduire la spécification de base de 30 à 50 %, en fonction fortement du facteur de puissance mesuré.

Charges capacitives et de lampes (le risque de soudage)

Les charges capacitives sollicitent le composant exactement au moment opposé du cycle. Les exemples incluent les alimentations à découpage, les pilotes d’éclairage LED et les condensateurs de démarrage de moteur. Ces appareils agissent comme des réservoirs électriques vides lors de la première mise sous tension.

Cela crée des courants d’appel massifs à la mise sous tension. Un pilote de LED peut générer un courant constant de seulement 2 ampères. Cependant, son appel initial peut atteindre 40 ampères pendant quelques millisecondes. Ce courant extrême fait fondre les surfaces de contact lors de la fermeture, créant ainsi une soudure permanente. Pour les circuits capacitifs, vous devez vous concentrer fortement sur la valeur nominale maximale de fermeture/appel du relais. La limite de courant thermique continu importe beaucoup moins.

Tableau 1 : Caractéristiques du type de charge et impacts de conception

Sélection des matériaux de contact : aligner la chimie avec l"application

La physique électrique impose qu’aucun métal à contact unique ne fonctionne pour chaque application. Les fabricants utilisent une métallurgie avancée pour contrecarrer des modes de défaillance spécifiques. Vous devez aligner la chimie du contact avec votre profil de charge.

Argent Nickel (AgNi)

• Application Ajustement : Idéal pour les charges stables et résistives et les courants à moyenne portée.
• Avantages : Offre une résistance de contact incroyablement faible et stable dans le temps. Il fonctionne exceptionnellement bien dans les circuits de contrôle standard.
• Vulnérabilités : Il est très sensible au soudage dans des conditions d'appel élevées. N'utilisez jamais AgNi pour des charges capacitives importantes ou des démarrages de moteur lourds.

Oxyde d"argent et d"étain (AgSnO2)

• Ajustement d'application : la norme industrielle en vigueur pour la gestion des courants d'appel sévères et des charges inductives.
• Avantages : Les particules d'oxyde d'étain dispersées interrompent l'accumulation d'argent fondu. Cela crée une haute résistance au transfert de matière et au soudage par contact.
• Vulnérabilités : Il présente naturellement une résistance de contact en régime permanent légèrement plus élevée. Il nécessite une tension de mouillage légèrement plus élevée pour traverser sa couche superficielle.

Considérations relatives à la charge minimale

Les ingénieurs croient souvent à tort qu’une puissance nominale élevée garantit des performances à faible consommation. Les relais de puissance standard échouent lamentablement lors de la commutation de signaux de très faible niveau, souvent appelés circuits secs. Les contacts de puissance s"appuient sur un arc électrique minimum pour brûler l"oxydation naturelle de la surface. Sans cette tension et ce courant minimum, la couche d"oxydation agit comme un isolant. Le circuit montrera une résistance infinie malgré la fermeture physique. Pour les micro-charges, vous devez plutôt spécifier des contacts de signal plaqués or.

Réalités environnementales et types d’enceintes

Les spécifications électriques ne représentent que la moitié du processus de sélection. L"environnement physique influence fortement la survie des composants. Les flux de travail de fabrication et les climats opérationnels dictent vos choix de boîtiers.

Tenez compte de vos contraintes de fabrication. L’assemblage moderne de PCB implique souvent un soudage à la vague automatisé suivi d’un lavage chimique agressif. Si votre carte subit ce processus, un relais PCB entièrement scellé devient une exigence stricte. Les variantes non scellées permettront au flux liquide et aux agents de nettoyage de pénétrer. Une fois que le flux recouvre les contacts internes, le relais échouera immédiatement après le déploiement.

Cependant, l’étanchéité présente des problèmes de dissipation thermique. Une enceinte scellée restreint entièrement le flux d’air interne. Lors de la commutation de courants importants, les contacts internes génèrent une chaleur importante. Si vous faites fonctionner l"appareil en continu à sa puissance maximale dans une enceinte à température ambiante élevée, il surchauffera. Vous devez effectuer des évaluations thermiques minutieuses pour vous assurer que le boîtier en plastique ne se déformera pas ou ne fondra pas.

Pour équilibrer ces facteurs, les ingénieurs utilisent des protocoles de ventilation. De nombreux composants étanches au lavage comportent une petite pointe en plastique sur le boîtier supérieur. Une fois les étapes de brasage à la vague et de lavage chimique terminées, les techniciens cassent cette plume. Cette simple action ouvre l’enceinte à l’air ambiant. Il permet le dégazage de l’ozone et du carbone générés lors des arcs électriques quotidiens. L"évacuation de ces gaz corrosifs prolonge considérablement la durée de vie mécanique et électrique du composant.

Logique de présélection et analyse comparative des composants

Passer de la théorie à une nomenclature finalisée nécessite une approche structurée. Les conjectures rendent votre conception vulnérable aux pannes imprévisibles sur le terrain. Suivez une logique d’analyse comparative systématique pour isoler le composant parfait.

1. Calculez le pire scénario : ne concevez pas pour des conditions nominales. Identifiez le courant d’appel de pointe absolu lors d’un démarrage à froid. Mesurez la tension de rebond inductive maximale lors d'une déconnexion d'urgence. Le composant sélectionné doit survivre à ces transitoires extrêmes.

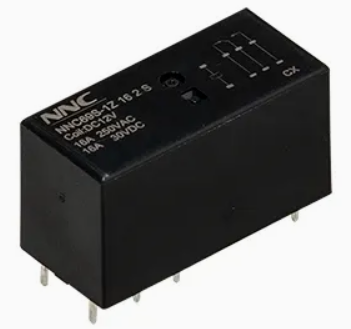

2. Références croisées avec des empreintes spécialisées : évaluez les facteurs de forme standard de l'industrie par rapport à votre espace carte physique. Par exemple, vous devez évaluer si un profil de relais NNC69S correspond à vos contraintes spatiales. Simultanément, assurez-vous que l'empreinte offre les distances de dégagement et de fuite nécessaires pour l'isolation de commutation haute tension.
3. Vérifiez les évaluations de plusieurs agences : apprenez à lire les marques d'agence d'approbation standard telles que UL, VDE et TUV. Un seul composant physique peut avoir des notes très différentes selon la norme de test régionale. Les normes européennes peuvent évaluer un contact pour 10 ampères à 50 000 cycles, tandis que les normes nord-américaines évaluent la même pièce pour 8 ampères à 100 000 cycles. Faites correspondre la notation spécifique de l'agence aux exigences de conformité de votre marché cible.
4. Effectuez des tests de fiabilité : ne vous fiez jamais uniquement aux graphiques des fiches techniques pour la validation finale. Insistez sur la nécessité de tests de validation en circuit. Capturez des oscillogrammes précis de l'événement de commutation en utilisant votre charge réelle. Ces formes d'onde électriques réelles confirmeront si vos calculs de déclassement étaient exacts.

Conclusion

L"évaluation d"un composant de commutation va bien au-delà de la lecture d"un seul numéro de fiche technique. Cela reste un exercice consistant à faire correspondre des réalités de charges complexes à des limites métallurgiques strictes. Les phases d"appel, d"équilibre et de rupture appliquent chacune des forces destructrices différentes à vos contacts.

Avant de finaliser votre nomenclature, vos équipes d’ingénierie doivent prendre des mesures immédiates. Tout d’abord, extrayez des oscillogrammes en circuit de vos transitions de charge spécifiques pour révéler les pointes transitoires cachées. Ensuite, vérifiez vos exigences exactes en matière d’environnement et de fabrication pour choisir le type de boîtier approprié. Enfin, consultez directement les fabricants de composants pour demander des données de courbe de cycle de vie spécifiques à votre facteur de puissance mesuré. En prenant ces mesures proactives, vous garantissez à votre produit une longévité sans faille sur le terrain.

FAQ

Q : Pourquoi certains relais PCB ont-ils des valeurs nominales de contact différentes pour les tensions AC et DC ?

R : La tension alternative dépasse naturellement zéro volt au cours de son cycle. Ce passage à zéro éteint naturellement les arcs électriques. La tension continue reste cependant constante. Cela signifie que les arcs CC durent beaucoup plus longtemps et brûlent beaucoup plus chaud. Par conséquent, vous avez besoin de courants nominaux considérablement inférieurs pour la commutation CC afin d"éviter une destruction immédiate des contacts.

Q : Que signifie « TV-8 » ou des classifications similaires sur une fiche technique de relais ?

R : Les classements TV (comme TV-5 ou TV-8) sont des normes de test UL spécifiques. Ils indiquent que le composant a été rigoureusement testé pour résister à des courants d"appel capacitifs massifs. Ces surtensions sont caractéristiques de l"allumage de lampes au tungstène ou d"alimentations lourdes. Une classification TV prouve que le composant possède d"excellentes capacités anti-soudure.

Q : Puis-je utiliser un relais haute puissance pour commuter un très petit signal microampère ?

R : En général, non. Les contacts haute puissance reposent sur une tension et un courant minimum (appelés courant de mouillage) pour brûler les couches d"oxydation microscopiques. La commutation de micro-charges avec des contacts de puissance ne parvient pas à briser cette oxydation. Cela conduit à une résistance infinie et à une défaillance du signal. Vous devez plutôt utiliser des relais de signal plaqués or.
