La sélection du mauvais composant pour une configuration de panneau de commande compacte n"entraîne pas seulement des retards d"assemblage. Cela risque de provoquer des défaillances thermiques, des défauts d’arc et de graves non-conformités dans les opérations industrielles. Vous pourriez supposer qu’un nombre de broches identique garantit un verrouillage transparent. Ce n’est pas le cas. Bien que les appareils de commutation semblent hautement standardisés, les tolérances des prises varient considérablement sur le marché. La conception des terminaux et les caractéristiques des matériaux diffèrent considérablement selon les fabricants.
Si ces connexions ne correspondent pas, vous compromettez la sécurité du panneau et la disponibilité opérationnelle. Ce guide détaille les critères électriques, mécaniques et environnementaux exacts requis pour évaluer la compatibilité. Nous vous montrons comment associer parfaitement une prise de relais pour des intégrations de relais miniatures. Vous apprendrez à vérifier les capacités actuelles, à spécifier les styles de montage corrects et à sélectionner les technologies de terminaux appropriées. L'application de ces règles garantit la fiabilité à long terme de vos systèmes de contrôle.
La configuration des broches n'est que la première étape : la taille de la lame, le pas et le nombre de pôles doivent s'aligner, mais le déclassement thermique et la rigidité diélectrique dictent la compatibilité réelle.
Les valeurs nominales de courant doivent dépasser la charge : un relais de puissance miniature de 16 A nécessite une prise de relais de 16 A (ou plus) pour éviter la dégradation des bornes sous une charge continue.
Le montage dicte la rapidité de la maintenance : le choix entre les supports de relais enfichables sur rail DIN et les bases montées sur PCB a un impact sur les futurs temps de remplacement et de dépannage.
La technologie des terminaux réduit les taux de défaillance : les bornes enfichables offrent une résistance aux vibrations supérieure aux bornes à vis traditionnelles dans les environnements industriels lourds.
Les ingénieurs sont souvent confrontés à des pressions pour assembler rapidement les panneaux de commande. Cette ruée entraîne de graves erreurs de compatibilité des composants. Comprendre les conséquences mécaniques d’un mauvais appairage évite des pannes système coûteuses.
De nombreux techniciens tombent dans le piège de supposer une compatibilité universelle. Ils pensent que la disposition des broches correspondante garantit un fonctionnement sûr sur différentes marques. C’est une idée fausse et dangereuse. Vous pouvez brancher un appareil sur une base de relais aléatoire simplement parce qu'il s'adapte. Cependant, l'épaisseur de la lame et la tension de contact varient de quelques fractions de millimètre. Les connexions lâches réduisent la zone de contact physique. Cette mauvaise tension d'accouplement provoque directement des micro-arcs. Au fil du temps, les micro-arcs détruisent le placage des bornes et compromettent l'ensemble du circuit.
Les matériaux de qualité inférieure créent des problèmes de chauffage localisés distincts. Lorsque vous associez une unité de commutation de haute qualité à une base de qualité inférieure, la base devient un goulot d"étranglement. Le métal inférieur à l’intérieur de la base résiste au flux électrique. La résistance génère de la chaleur lors d"un fonctionnement continu. Cette accumulation thermique cuit les plastiques environnants. Cela dégrade rapidement la durée de vie des deux composants. De plus, la fonte des plastiques peut annuler instantanément vos coûteuses certifications de panneaux UL/IEC.
Les environnements industriels punissent les armoires de commande. Les machines lourdes produisent des vibrations constantes à basse fréquence. Si votre prise ne dispose pas de clips de retenue adéquats, ces vibrations délogent lentement les composants enfichables. Les temps d’arrêt imprévus coûtent aux installations de fabrication des milliers de dollars par minute. Encadrer votre choix de composants autour de la sécurité mécanique évite ces déconnexions soudaines.
Erreurs courantes :
Ignorer les micro-tolérances entre les différentes marques de composants.
En supposant qu"une charge de 8 A rend une base de 10 A acceptable pour un appareil de 16 A.
Oublier d"installer des clips de maintien dans les zones à fortes vibrations.
La sélection de la base appropriée nécessite une évaluation méthodique. Vous devez aligner trois dimensions techniques distinctes pour garantir un fonctionnement sûr.
L’adéquation de la tension et de la capacité de courant n’est pas négociable. La base doit gérer le courant de défaut maximum du système, pas seulement la charge nominale. La spécification d'une prise relais 16 A est absolument essentielle lors du déploiement d'appareils miniatures haute capacité. Si vous dégradez la valeur nominale de base, les barres omnibus internes surchaufferont.
Vous devez également vérifier la rigidité diélectrique. Cette métrique définit la tension maximale que le boîtier en plastique peut supporter avant de tomber en panne. Vérifiez la tension d"isolement bobine-contact. Ensuite, vérifiez l’isolation pôle à pôle. La rigidité diélectrique élevée empêche les arcs transversaux dangereux lors des surtensions.
Les facteurs de forme physique dictent une compatibilité immédiate. Vous devez évaluer les configurations de type lame par rapport aux configurations à broches rondes. Les terminaux de type lame s"associent généralement aux équivalents de la série Omron MY/LY. Les configurations à broches rondes dominent les minuteries industrielles plus anciennes et robustes. Ensuite, faites correspondre précisément le nombre de pôles. Assurez-vous que les configurations unipolaires (SPDT), bipolaires (DPDT) ou quadripolaires (4PDT) sont alignées. Enfin, vérifiez soigneusement les tolérances d"espacement des pas pour éviter de plier les broches lors de l"insertion.
Les composants industriels exigent des certifications de sécurité rigoureuses. Recherchez des approbations indépendantes sur la base elle-même. Il doit porter ses propres marquages UL508, CE ou CSA. Ne présumez jamais que la certification de l’appareil supérieur couvre la base inférieure. Évaluez strictement les indices d’inflammabilité. Utilisez des plastiques classés UL94 V-0 pour les environnements de contrôle industriel. Ces plastiques s"éteignent automatiquement en dix secondes, empêchant ainsi la propagation des incendies dans les armoires.
Dimension d"évaluation | Paramètre clé | Norme d"ingénierie |
|---|---|---|
Capacité électrique | Résistance actuelle et diélectrique | Correspond ou dépasse la limite 16A ; Isolation >2000 V CA |
Disposition mécanique | Style et pas de broche | Lame contre goupille ronde ; Correspondance exacte du pas en mm |
Sécurité des matériaux | Indice d"inflammabilité | UL94 V-0 (auto-extinguible) |
Les ingénieurs montent les appareils différemment en fonction des contraintes spatiales et des exigences de maintenance. Vous devez sélectionner un style de montage adapté à votre environnement de déploiement spécifique.

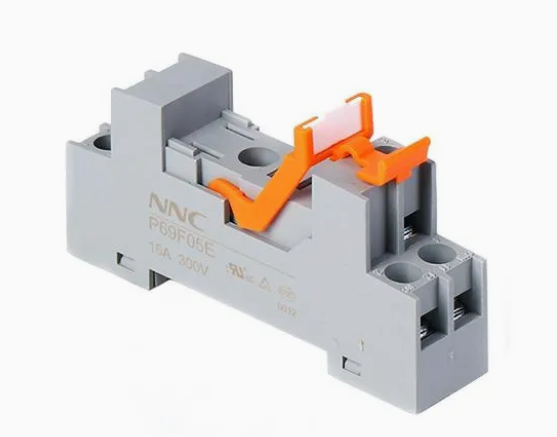

Ces unités modulaires glissent directement sur des rails métalliques standard de 35 mm. Ils représentent la norme industrielle pour les panneaux de commande et les armoires d'automatisation. Une prise de relais enfichable de qualité conçue pour les rails DIN permet un remplacement rapide sur site. Lors de l’évaluation de ces modèles, testez la force d’adhérence du rail. Des poignées faibles font glisser les unités sur le côté pendant le câblage. Évaluez l'empreinte en largeur pour économiser de l'espace sur le panneau horizontal. Enfin, analysez la logique de routage des fils. Les meilleures conceptions séparent physiquement les bornes d’entrée de bobine des bornes de charge haute tension.
Les ingénieurs spécifient des supports PCB pour les composants électroniques OEM produits en série et les contrôleurs de moteur compacts. Ces unités se soudent directement sur les circuits imprimés. Ici, les critères d’évaluation s’orientent fortement vers les réalités de fabrication. Vous devez confirmer la résistance thermique du brasage à la vague. Le plastique ne peut pas se déformer pendant le processus de soudure en usine. Mesurez soigneusement la hauteur de l"entretoise. Des espaces d"écartement appropriés permettent le lavage du flux chimique sous le boîtier. L’optimisation de l’empreinte reste vitale pour la réduction de la taille des panneaux.
Certains environnements rendent les rails DIN standard inutiles. Les applications de transport lourd et les baies automobiles subissent des secousses extrêmes sur plusieurs axes. Les bases de montage sur panneau se vissent directement dans le châssis métallique. Ils offrent une rigidité mécanique inégalée. Lors de votre achat, évaluez la durabilité de la bride. Les fines brides en plastique se fissurent sous le couple des vis. Vérifiez les tolérances de montage des trous de vis pour garantir l"alignement avec les plaques de châssis pré-percées.
Catégorie de montage | Meilleur environnement d"application | Critères de sélection principaux |
|---|---|---|
Montage sur rail DIN | Panneaux de contrôle industriels | Force de préhension du rail, séparation des câbles |
Montage sur circuit imprimé | Cartes OEM produites en série | Résistance de soudure à la vague, hauteur d"écartement |
Montage sur châssis | Transport lourd/automobile | Épaisseur de la bride, durabilité des trous de vis |
Le choix de vos composants a un impact sur les électriciens qui assemblent le produit final. La conception des terminaux et les accessoires dictent la rapidité avec laquelle les équipes construisent et entretiennent le panneau.
Les types d"interfaces de câblage définissent la fiabilité à long terme de votre armoire. Vous êtes confronté à deux choix principaux :
Bornes à vis : elles restent la norme traditionnelle et rentable. Ils acceptent facilement une grande variété de calibres de fils. Cependant, ils restent très susceptibles au relâchement. Les cycles thermiques et les vibrations de la machine font reculer les vis au fil du temps. Ils nécessitent des programmes de maintenance de couple de routine pour éviter les défauts d'arc.
Bornes Push-In Plus / Spring-Clamp : Ces conceptions modernes réduisent considérablement le temps d'installation. Ils assurent une connexion continue et résistante aux vibrations. Le ressort interne maintient une tension constante quels que soient les changements de température. Cependant, ils nécessitent le strict respect des limites de calibre des fils (AWG). Les électriciens doivent sertir les embouts sur les fils toronnés avant l'insertion.
Les bases nues opèrent rarement seules dans des environnements professionnels. Vous avez besoin d’accessoires supplémentaires pour construire un système robuste. Examinons les ajouts essentiels pour un déploiement de relais de puissance miniature .
Clips de retenue / leviers d'éjection : ceux-ci sont absolument obligatoires. Ils fixent fermement l'unité supérieure. Vous en avez besoin lors du montage de panneaux dans des positions inversées ou dans des zones à fortes vibrations. Les leviers d'éjection protègent également les doigts des techniciens pendant la maintenance.
Modules de protection : la commutation des bobines génère des pics de tension dommageables. Vous avez besoin d'espace pour installer des varistances enfichables, des circuits RC ou des diodes flyback. Ces petits modules absorbent les tensions transitoires et protègent les sorties sensibles de l'automate.
Balises de marquage : les panneaux à grande échelle ressemblent à des labyrinthes déroutants sans étiquetage approprié. Les balises de marqueur enfichables fournissent une organisation essentielle. Ils garantissent une expérience utilisateur sûre et efficace lors du dépannage d’urgence.
Meilleures pratiques de câblage : acheminez toujours les fils de bobine basse tension loin des fils de charge haute tension. Utilisez des bases logiques d’isolement pour forcer physiquement cette séparation. Dénudez précisément l’isolation des fils pour éviter d’exposer le cuivre nu à l’extérieur du bornier.
Passer de la théorie technique aux achats nécessite une logique d’approvisionnement disciplinée. Suivez ces étapes pour finaliser votre nomenclature (BOM) en toute confiance.
Ne devinez jamais la compatibilité. Ouvrez toujours la fiche technique du fabricant. Localisez la section "Sockets recommandés". Les fabricants conçoivent ces composants couplés simultanément. L"utilisation exacte de la même marque pour les deux moitiés garantit une tension de contact précise. Il protège également votre couverture de garantie. Si une unité incompatible tombe en panne, le fabricant annulera instantanément votre demande de garantie.
Les pénuries dans la chaîne d’approvisionnement obligent parfois à mélanger les marques. Lorsque vous devez pivoter, agissez comme un auditeur. Vérifiez les dimensions exactes de la broche en millimètres. Vérifiez strictement l’épaisseur et la largeur de la lame. Étudiez la compatibilité des matériaux de contact. Évitez d"accoupler des broches étamées avec des prises en laiton nu, car la corrosion galvanique ruinerait la connexion. La recherche de ces dimensions physiques évite des pannes opérationnelles catastrophiques.
Ne commandez pas aveuglément des milliers d’unités. Demandez d’abord des échantillons d’ingénierie à votre distributeur. Une fois arrivés, testez la force physique d’accouplement. Une bonne prise de relais industrielle nécessite une pression ferme et délibérée pour asseoir l'appareil. Évaluez la sensation d’insertion du fil. Donnez les échantillons à vos techniciens de montage. Demandez-leur si les vis des bornes se dénudent facilement. Demandez si les ressorts enfichables saisissent solidement les ferrules. La validation physique l'emporte toujours sur les spécifications papier.
Associer une base de montage à votre appareil de commutation représente une décision technique cruciale. Cela implique une gestion thermique rigoureuse, une stabilité mécanique et une planification de la longévité des panneaux. Vous ne pouvez pas traiter ces bases comme des produits génériques. Les tolérances, les indices d"inflammabilité et la conception des bornes dictent la sécurité de l"ensemble de votre système électrique.
Privilégiez les composants certifiés portant les marquages UL et CE. Adaptez parfaitement vos valeurs de courant électrique pour gérer les conditions de panne en toute sécurité. Pensez à l’efficacité de l’assemblage en adoptant des bornes enfichables et des clips de retenue appropriés. Lorsque vous finalisez votre nomenclature, examinez attentivement les fiches techniques. Demandez des échantillons physiques pour tester la force d’accouplement avant de commander en gros. Le respect de ces étapes garantit un panneau de commande robuste, fiable et facile à entretenir.
R : Techniquement, cela peut fonctionner, mais cela enfreint les meilleures pratiques de conception électrique et peut échouer aux inspections des panneaux. Toujours égaler ou dépasser la valeur nominale maximale du relais pour garantir que les barres omnibus internes de la prise peuvent gérer des courants de défaut soudains.
R : Non. Même si le nombre de broches correspond parfaitement, l’épaisseur de la lame, l’espacement des pas et les mécanismes de verrouillage varient considérablement d’un fabricant à l’autre. Vérifiez toujours les dessins dimensionnels dans les fiches techniques avant d’appairer les composants.
R : Les clips empêchent le relais de se déloger en raison de vibrations mécaniques, d"un impact lors du transport ou d"une dilatation thermique. Ils garantissent un contact électrique constant et évitent un échauffement localisé ou un arrêt de fonctionnement soudain.
R : Les prises d"isolation logique séparent physiquement les bornes d"entrée de la bobine des bornes de charge haute tension. Cette conception améliore considérablement la sécurité, augmente la rigidité diélectrique et crée une organisation de câblage plus propre à l"intérieur du panneau de commande.
