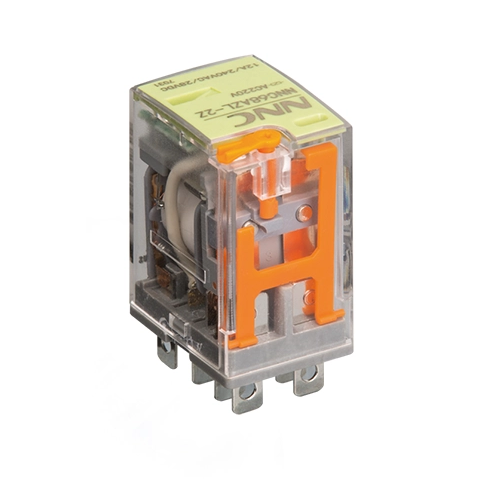

Comment choisir un relais électromagnétique ?

Les ingénieurs et les concepteurs de systèmes s"appuient largement sur des composants de commutation automatisés pour construire des circuits fiables. Choisir le mauvais interrupteur transforme souvent un prototype fonctionnel en un cauchemar de maintenance frustrant.

Une sélection incorrecte des relais entraîne directement un soudage des contacts, un grillage des bobines et un temps d"arrêt coûteux du système. Au stade de la décision, passer d’un concept de conception général à un composant spécifique nécessite une précision absolue. Vous devez faire correspondre les paramètres électriques, mécaniques et environnementaux exacts à votre application.

Ce guide fournit un cadre définitif pour évaluer les types de charge, les exigences en matière de bobines et les facteurs de cycle de vie. Vous apprendrez à spécifier le composant approprié pour les applications industrielles, commerciales ou de niveau logique. En suivant ces étapes, vous pouvez naviguer en toute confiance dans les fiches techniques et éviter des pannes catastrophiques sur le terrain.

Points clés à retenir

• Évaluez d'abord la charge : les charges inductives et capacitives nécessitent des valeurs de contact nettement plus élevées que les charges résistives.
• Faites correspondre les spécifications de la bobine au contrôleur : assurez-vous que votre circuit de contrôle (par exemple, un automate ou un microcontrôleur) peut piloter en toute sécurité la tension et le courant de la bobine du relais.
• Donnez la priorité à l’isolation et à la maintenance : des fonctionnalités telles que les boutons de test verrouillables réduisent les temps d’arrêt des panneaux industriels.
• Vérifiez votre chaîne d'approvisionnement : un fournisseur de relais électromagnétiques fiable est aussi essentiel que la fiche technique du composant, en particulier pour l'évolutivité et la conformité à long terme.

1. Confirmation de la technologie : relais électromagnétique et relais à semi-conducteurs (SSR)

La sélection de la technologie de commutation de base détermine le comportement de votre circuit sous contrainte. Un problème commercial courant survient lorsque les ingénieurs spécifient trop un relais statique (SSR) alors qu'un relais électromagnétique standard est parfaitement suffisant. À l’inverse, l’utilisation de commutateurs mécaniques dans les applications haute fréquence garantit une défaillance prématurée.

Quand s’en tenir à la commutation mécanique

Les commutateurs mécaniques offrent des avantages distincts dans plusieurs domaines d"ingénierie. Examinons les principales raisons pour lesquelles vous pourriez les choisir plutôt que les alternatives à semi-conducteurs.

• Véritable isolation galvanique : les interrupteurs mécaniques fournissent un entrefer physique. Ils déconnectent complètement le circuit au repos. Cette déconnexion physique complète est hautement critique pour le respect de la sécurité dans les systèmes électriques à haute tension.
• Rentabilité : ils nécessitent un coût initial nettement inférieur, en particulier pour les configurations multipolaires. Les circuits logiques complexes nécessitent plusieurs chemins, et les options mécaniques gèrent cela à moindre coût.
• Dissipation thermique : les contacts mécaniques génèrent un minimum de chaleur lorsqu'ils sont fermés. Les relais statiques chutent de tension aux bornes de leurs jonctions semi-conductrices, ce qui génère une chaleur importante. Les options mécaniques éliminent le besoin de dissipateurs thermiques encombrants et coûteux à l’intérieur des panneaux de commande.

Risques de mise en œuvre à surveiller

Les pièces mécaniques ont par nature une durée de vie mécanique limitée. Les pièces mobiles s"usent avec le temps. Si votre application spécifique nécessite une commutation plus rapide que 10 à 20 millisecondes, vous faites face à un risque majeur. De même, la commutation de millions de cycles par mois détruit rapidement les ressorts mécaniques et les contacts. Dans ces scénarios à grande vitesse, vous devez passer à un SSR.

Tableau 1 : Comparaison des technologies de haut niveau

2. Spécifications du relais électromagnétique de base à évaluer

Les ingénieurs doivent séparer le processus d'évaluation en deux circuits complètement isolés. Vous avez le côté Contrôle (ou Bobine) et le côté Charge (ou Contact). Les fusionner dans votre esprit provoque de graves erreurs de spécification. L'analyse précise des spécifications des relais électromagnétiques évite ces erreurs coûteuses.

Spécifications de la bobine (l"entrée)

Le côté entrée dicte la manière dont vous déclenchez le commutateur. Votre contrôleur doit fournir suffisamment d"énergie pour créer un champ magnétique.

Tension nominale et tension d'activation/désactivation : vous devez vous assurer que la logique de contrôle déclenche la bobine de manière fiable. Les microcontrôleurs produisent généralement 5 V ou 12 V CC. Les contrôleurs logiques programmables (PLC) industriels utilisent souvent du 24 V CC ou du 120 V CA. La tension d'appel représente le seuil minimum requis pour fermer les contacts. La tension de chute est le seuil auquel les contacts se libèrent. Les fluctuations de température ambiante modifient ces seuils, alors lisez attentivement les fiches techniques.

Consommation électrique de la bobine : calculez toujours la consommation de courant exacte. Un entraînement direct à partir de microcontrôleurs délicats comme un Arduino ou un Raspberry Pi surcharge fréquemment la carte. Une broche de carte standard fournit environ 20 mA, tandis qu'une bobine peut exiger 70 mA. Vous devez utiliser un transistor intermédiaire, un module relais ou un optocoupleur pour protéger votre carte mère.

Spécifications de contact (la sortie)

Le côté sortie gère le gros du travail. Il connecte ou déconnecte la source d’alimentation principale de l’appareil cible.

Capacité de contact (ampères/volts) : Ne correspondez jamais strictement à la charge continue indiquée sur une fiche technique. Une charge de 10 ampères nécessite plus qu’un interrupteur de 10 ampères. Appliquez toujours une marge de sécurité de 1,5x à 2x. Ce tampon protège votre circuit lors de fluctuations de puissance inattendues.

Formulaire de contact : Déterminez la logique de commutation exacte requise. Utilisez unipolaire unidirectionnel (SPST) pour des tâches marche/arrêt simples. Utilisez Double Pole Double Throw (DPDT) lorsque vous devez inverser le sens du moteur ou commuter deux circuits séparés simultanément.

Déclassement du type de charge : toutes les charges se comportent différemment au démarrage. Une charge résistive de 10 A n’équivaut absolument pas à une charge inductive de 10 A. Les moteurs et les transformateurs représentent des charges inductives. Ils génèrent des courants d’appel massifs au démarrage. Vous devez appliquer un déclassement important aux charges inductives pour empêcher les contacts de fusionner.

Erreurs courantes à éviter

• Ne tient pas compte des augmentations de température à l'intérieur des boîtiers scellés, ce qui augmente la résistance de la bobine.
• En supposant qu'une note AC générique se traduit parfaitement par une note DC. Les charges CC supportent des arcs dommageables beaucoup plus longtemps que les charges CA.

3. Faire correspondre le facteur de forme et les fonctionnalités à l"application

La conception physique dicte votre vitesse d’installation, l’efficacité de la maintenance et votre empreinte spatiale. L"évolutivité et l"environnement environnant influencent fortement ce choix.

Panneaux d"automatisation industrielle

Les environnements industriels exigent un dépannage rapide et des connexions physiques robustes. Les temps d’arrêt coûtent aux usines des milliers de dollars par minute.

Les panneaux d'automatisation nécessitent généralement des prises compatibles avec le rail DIN. Les prises permettent aux techniciens d'effectuer des remplacements rapides sans fils à dessouder. Lors de la construction de panneaux de commande, spécifiez toujours un relais électromagnétique miniature avec fonction de test verrouillable. Un bouton de test verrouillable permet aux techniciens d'actionner manuellement l'interrupteur sans appliquer de tension de bobine. Cette substitution manuelle accélère considérablement les flux de travail de diagnostic. Les techniciens peuvent vérifier visuellement les réponses de charge en toute sécurité lors des inspections de routine des panneaux.

Intégrations de PCB et de microcontrôleurs

Les applications de circuits imprimés (PCB) présentent des contraintes complètement différentes. L’espace reste la prime la plus critique.

Les conceptions de circuits imprimés nécessitent des boîtiers à profil bas, traversants ou à montage en surface (CMS). Vous devez calculer soigneusement les dégagements verticaux si vous empilez plusieurs planches. De plus, ces composants doivent comporter des boîtiers scellés et étanches si le PCB doit subir des processus de lavage automatisés. Le revêtement conforme utilisé pour protéger les cartes de l"humidité s"infiltre facilement dans les interrupteurs non scellés, détruisant complètement les contacts mécaniques internes.

Meilleures pratiques pour la sélection du facteur de forme

1. Mesurez la profondeur de votre panneau avant de commander des prises pour rail DIN. Certaines combinaisons de prises dépassent trop pour les boîtiers standard.
2. Vérifiez toujours le pas des broches (la distance entre les broches) par rapport à votre logiciel de configuration de PCB pour éviter les conflits de routage.
3. Spécifiez des contacts plaqués or si vous envisagez de commuter des signaux audio ou logiques à courant extrêmement faible, car l'argent standard s'oxyde et bloque les micro-courants.

4. Atténuer les risques de mise en œuvre et la dégradation de la durée de vie

Les fiches techniques présentent souvent les meilleurs scénarios. Les applications du monde réel dégradent rapidement les composants mécaniques si les concepteurs ignorent la physique électrique.

Durée de vie électrique ou mécanique

Une fiche technique peut fièrement revendiquer une durée de vie mécanique de 10 000 000 de cycles. Cependant, ne basez pas votre programme de maintenance sur ce numéro. La durée de vie électrique à pleine charge pourrait n"atteindre que 100 000 cycles. La durée de vie mécanique mesure uniquement la durée pendant laquelle le ressort et l"armature se déplacent sans qu"aucun courant électrique ne les traverse. Basez vos calculs de retour sur investissement (ROI) strictement sur la durée de vie électrique nominale pour votre type de charge spécifique.

Arcs de contact et éruptions magnétiques

Les tensions CC élevées provoquent de graves problèmes lorsque les contacts s"ouvrent. Contrairement au courant alternatif, la tension continue ne dépasse jamais zéro. Par conséquent, l’alimentation CC entretient de violents arcs électriques à mesure que l’entrefer physique s’élargit. Cet arc vaporise le matériau de contact et crée une accumulation de carbone. Si vous passez au courant continu haute tension, évaluez si vous avez besoin de modèles contenant des fonctionnalités d"éruption magnétique. Les éruptions magnétiques utilisent des aimants internes pour éloigner l’arc électrique des contacts, l’éteignant ainsi rapidement.

Protection contre les rebonds inductifs

Lorsque vous mettez une bobine hors tension, l’effondrement du champ magnétique génère un énorme pic de haute tension. Cette pointe est projetée vers l"arrière dans le circuit de commande. Cette tension inverse détruit facilement les transistors et les microcontrôleurs. Vous devez vous assurer que votre conception intègre une protection inductive contre les rebonds. Utilisez des diodes flyback placées en parallèle inverse entre les bobines CC. Pour les bobines AC, mettez en œuvre des varistances ou des circuits d"amortissement RC. Ces simples ajouts dissipent en toute sécurité le pic d’énergie destructeur.

5. Présélection d"un fournisseur de relais électromagnétiques

Choisir un fournisseur implique bien plus que simplement trouver le prix le plus bas. Il s’agit d’une décision cruciale en matière de gestion des risques. Un lot mal fabriqué peut compromettre l’ensemble de votre gamme de produits.

Critères d"évaluation et conformité

Tout d’abord, examinez leur historique de conformité et de certification. Vous devez rejeter fermement les fournisseurs dépourvus de marquages ​​UL, CSA, VDE ou TUV vérifiables. Les certifications fausses ou manquantes exposent votre entreprise à d’énormes responsabilités. Les composants doivent être conformes aux codes locaux de sécurité électrique pour garantir la sécurité des consommateurs et la conformité industrielle.

Cohérence de la qualité (ISO 9001)

Demandez aux fournisseurs potentiels leurs données sur le temps moyen entre pannes (MTBF). Demandez une documentation récente sur les tests par lots. Un certifié ISO 9001 fournisseur de relais électromagnétiques met en œuvre des contrôles de qualité rigoureux. Ils surveillent les variations de résistance de contact au cours des cycles de production. Une résistance de contact constante garantit des performances thermiques fiables sur le terrain.

Action suivante

Ne vous engagez jamais dans des achats groupés basés uniquement sur une fiche technique PDF. Demandez d’abord des fiches techniques détaillées. Ensuite, commandez des échantillons techniques. Installez ces exemples dans votre prototype physique. Mesurez la performance thermique réelle sous charge. Vérifiez la consommation précise de courant de la bobine à l’aide d’un oscilloscope. Ce n"est qu"après validation physique que vous pourrez finaliser votre contrat d"approvisionnement.

Conclusion

La sélection du bon composant de commutation nécessite d’équilibrer les contraintes délicates du côté contrôle et les dures réalités du côté charge. Vous devez donner la priorité à des marges de sécurité physiques généreuses pour faire face aux courants d’appel imprévisibles. N"oubliez jamais de séparer vos attentes en matière de durée de vie mécanique des limitations réelles de la durée de vie électrique. Incorporez des ajouts de sécurité critiques tels que des diodes flyback et des boutons de test verrouillables pour protéger à la fois les circuits et les techniciens de maintenance.

Pour avancer, consultez les fiches techniques détaillées pour finaliser vos calculs de charge. N"hésitez pas à contacter les technico-commerciaux pour des demandes d"échantillons personnalisés. Ils fournissent des conseils de déclassement spécifiques à l"application, adaptés précisément à votre environnement opérationnel.

FAQ

Q : Quelle est la différence entre les relais électromagnétiques à bobine AC et DC ?

R : Les bobines CA comprennent un anneau d’ombrage sur le noyau magnétique. Cet anneau empêche le relais de vibrer ou de bourdonner lorsque le courant alternatif passe par zéro. Une bobine CC alimentée en CA vibrera violemment. À l’inverse, une bobine CA alimentée en CC consommera probablement un courant excessif, surchauffera et grillera rapidement.

Q : Comment empêcher le soudage par contact dans un relais électromagnétique ?

R : Le soudage par contact se produit en raison de courants d"appel massifs provenant de charges capacitives ou de moteurs, ou d"un arc important. Empêchez-le en surdimensionnant l’intensité nominale du contact. Vous pouvez également utiliser une logique de commutation par passage à zéro ou sélectionner des matériaux de contact spécialisés et très robustes comme l"oxyde d"argent et d"étain (AgSnO2).

Q : Puis-je piloter un relais industriel 24 V directement depuis un Arduino ou un Raspberry Pi ?

R : Non. Les microcontrôleurs produisent 3,3 V ou 5 V à un courant très faible, généralement inférieur à 20 mA. Vous devez utiliser un module relais contenant un transistor pilote. Alternativement, vous pouvez utiliser un optocoupleur intermédiaire combiné à une alimentation 24 V séparée pour déclencher en toute sécurité la bobine industrielle.
