Les applications CC haute tension dans les systèmes de stockage d"énergie modernes sont confrontées à de graves risques d"arc électrique lors des commutations de charge de routine. Contrairement au courant alternatif, le courant continu n’a pas de point de passage à zéro naturel. Ce flux électrique constant signifie que les arcs durent plus longtemps. Les ingénieurs considèrent l’extinction des arcs comme un point de défaillance critique dans la conception du système. Nous considérons le mécanisme de soufflage magnétique comme une solution mécanique éprouvée. Il étire et coupe en toute sécurité les arcs CC à haute énergie. Cet article va au-delà des définitions de base pour vous donner un cadre d"évaluation pragmatique. Vous apprendrez à spécifier les composants de commutation appropriés pour le stockage d"énergie par batterie, les onduleurs solaires et l"infrastructure des véhicules électriques. Nous détaillons les exigences de polarité, les caractéristiques de charge spécifiques et les contraintes physiques de montage. Cela garantit que vous maintenez la stabilité du système à long terme sans sur-ingénierie votre conception initiale.
Les mécanismes de soufflage magnétique offrent une alternative robuste aux contacteurs scellés remplis de gaz, en particulier dans les applications où les fuites de gaz constituent un risque de défaillance à long terme.
La sélection du bon relais de stockage d"énergie nécessite d"aligner la polarité du relais (polarisé ou non polarisé) avec le flux d"énergie bidirectionnel du système.
L"évaluation doit aller au-delà des valeurs nominales de tension/courant de base pour inclure le temps d"effacement, l"usure des contacts sous des charges inductives et la conformité aux normes de sécurité UL/IEC.

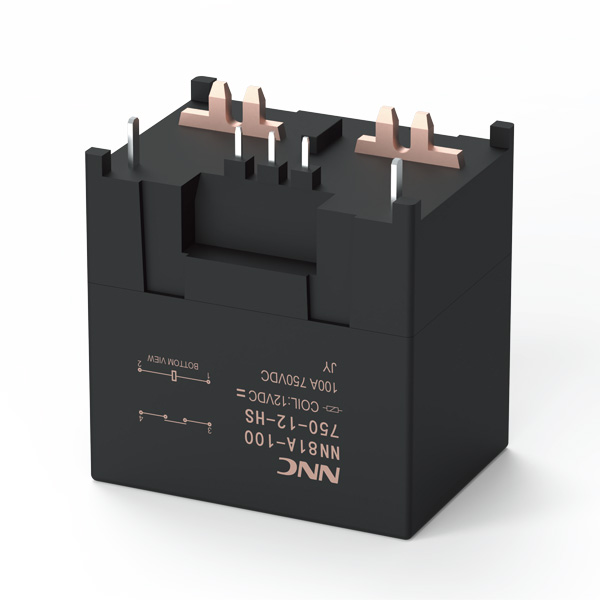

Des aimants permanents sont placés à côté des contacts électriques à l'intérieur de ces appareils. Lorsque les contacts se séparent, un arc électrique s’enflamme à travers l’espace. Les aimants génèrent un champ magnétique localisé perpendiculaire au trajet de l'arc. La force de Lorentz qui en résulte pousse l’arc plasma conducteur vers l’extérieur dans une chambre de coupure dédiée. La goulotte force l'arc à s'étirer, à heurter les ailettes de refroidissement et à perdre rapidement de l'énergie thermique. Ce mécanisme physique agit comme un relais de suppression d'arc extrêmement fiable . Vous ne comptez pas sur l’intégrité du vide pour éteindre la flamme.
Vous devez comparer cette approche mécanique aux relais hermétiquement fermés remplis de gaz. Les unités remplies de gaz utilisent des mélanges gazeux d’hydrogène ou d’azote pour étouffer l’arc. Ils fonctionnent exceptionnellement bien dès le premier jour. Cependant, les systèmes de stockage d’énergie fonctionnent souvent pendant dix à quinze ans. Au fil du temps, les joints époxy se dégradent lentement. Les molécules de gaz s"infiltrent vers l"extérieur. L"oxygène s"échappe vers l"intérieur. Cette dégradation silencieuse compromet la rigidité diélectrique. Vous ne pouvez pas facilement détecter une fuite de joint jusqu"à ce que le relais tombe en panne de manière catastrophique sous charge. Les conceptions à soufflage magnétique reposent entièrement sur l’usure mécanique. L"érosion des contacts se produit à un rythme prévisible. Vos ingénieurs peuvent modéliser cette usure et planifier la maintenance avec précision.
Les équipes d’approvisionnement doivent évaluer soigneusement le rapport coût/performance. Les contacteurs de gaz scellés nécessitent des environnements de fabrication complexes. Cela fait monter le prix d’achat initial. Les modèles à soufflage magnétique offrent des avantages de coût initiaux distincts. Ils utilisent des enceintes robustes à air ambiant. Ils excellent dans les environnements à cycle élevé comme les onduleurs solaires connectés au réseau. En acceptant des dimensions physiques légèrement plus grandes, vous obtenez un composant robuste. Vous atténuez entièrement les risques cachés d’épuisement des gaz.
Les systèmes modernes de stockage d’énergie par batterie (BESS) se chargent et se déchargent régulièrement. Ce cycle opérationnel pousse le courant dans deux directions distinctes. Vous devez comprendre l’impact de cela sur la suppression de l’arc interne. Les relais polarisés utilisent une disposition magnétique simplifiée. Ils ne poussent correctement l"arc que lorsque le courant circule dans une direction spécifique. Si vous envoyez un courant inverse à travers une unité polarisée, le champ magnétique éloigne l"arc de la goulotte. Le plasma peut faire fondre instantanément le boîtier en plastique interne. Les unités polarisées sont moins chères à fabriquer. Vous les spécifiez uniquement pour les circuits unidirectionnels stricts.
Les relais non polarisés utilisent une architecture magnétique complexe. Ils dirigent l'arc en toute sécurité dans la goulotte quelle que soit la direction du courant. Les banques de stockage de batteries exigent cette capacité bidirectionnelle. Le dimensionnement du bon relais de stockage d'énergie nécessite un audit strict des chemins de flux d'énergie de votre système. Une erreur courante consiste à acheter des unités polarisées pour un rack de batterie bidirectionnel afin d'économiser le budget initial.
Les ingénieurs confondent souvent le courant de transport continu et le courant de fermeture/déconnexion. Le courant de transport continu dicte les limites thermiques des contacts fermés. Le courant d'établissement/coupure définit ce que le relais peut commuter en toute sécurité sous des charges de fonctionnement normales. Les capacités de tenue aux courts-circuits définissent le comportement de l'unité en cas de panne catastrophique du système. Vous devez spécifier votre relais haute tension pour gérer le pire scénario de déconnexion d'urgence.
Évitez de sur-concevoir la cote de portage continu de manière excessive. Les contacts surdimensionnés nécessitent des armatures plus lourdes. Les induits plus lourds nécessitent une puissance d’entraînement de bobine plus élevée. Ils souffrent également d"un pire rebond de contact lors de la fermeture.
Paramètre de notation | Définition technique | Impact sur l"architecture ESS |
|---|---|---|
Courant de transport continu | Courant maximum que les contacts fermés peuvent transporter sans surchauffe. | Détermine la gestion thermique de base requise à l’intérieur de l’armoire. |
Courant de commutation de fermeture/fermeture | Niveau actuel, le relais peut s"ouvrir ou se fermer en toute sécurité à plusieurs reprises. | Dicte le cycle de vie mécanique attendu des plages de contact. |
Résistance aux courts-circuits | Pic de courant, le relais peut rester fermé avant la fermeture du soudage. | Définit les marges de sécurité lors d’un événement catastrophique de court-circuit. |
Les onduleurs solaires et les batteries lithium-ion présentent des profils de charge totalement différents. Les entrées des onduleurs solaires agissent souvent comme des charges hautement capacitives. Les condensateurs génèrent des courants d"appel massifs lors de la connexion initiale. Cette pointe soudaine peut facilement souder les contacts du relais ensemble. Les parcs de batteries présentent souvent des charges hautement inductives lors de l"élimination des défauts. Les inducteurs résistent aux changements brusques du flux de courant. Lorsque vous coupez une charge inductive, le circuit génère une énorme pointe de tension. Cette pointe allonge considérablement la durée de l’arc. Vous devez appliquer des facteurs de déclassement stricts à votre choix de relais en fonction du type de charge spécifique.
La spécification des paramètres électriques ne représente que la moitié de la bataille. Les contraintes physiques d’installation dictent le succès à long terme. Étant donné que ces composants reposent sur des aimants permanents internes, la proximité physique est importante.
Si vous montez plusieurs relais les uns contre les autres, leurs champs magnétiques se propagent vers l"extérieur. Ce flux externe provoque de graves interférences magnétiques. Les champs interférents peuvent affaiblir ou fausser la trajectoire interne de l’éruption des unités adjacentes. Une trajectoire modifiée signifie que l"arc pourrait ne pas parvenir à atteindre les ailettes de refroidissement. L"arc se maintient et détruit les contacts. Vous devez suivre strictement les zones interdites du fabricant. Espacez toujours ces composants conformément aux directives de dégagement recommandées.
L’orientation du montage a également un impact direct sur les performances. Les chambres de coupure à air ambiant reposent en partie sur la dynamique des fluides. Le plasma chaud monte naturellement. La gravité joue un rôle dans le déplacement de l"air surchauffé. Si vous montez le composant à l"envers, vous forcez l"arc à combattre la gravité. Cela réduit considérablement l’efficacité du nettoyage. Les hypothèses d"ingénierie standard supposent généralement une orientation verticale et verticale.
Les restrictions en matière d’encombrement pèsent sur les conceptions d’enceintes modernes. Vous installez souvent un nouveau relais d’énergie à l’intérieur d’un chargeur de véhicule électrique très compact. L'espace est un luxe haut de gamme. Les modèles à éruption mécanique nécessitent des zones de dissipation thermique adéquates. Vous devez prendre en compte dès le début la circulation de l’air dans votre logiciel de CAO.
Maintenez un espace libre minimum de 50 mm entre les composants magnétiques à haute tension.
Assurez-vous que les évents de la chambre de coupure ne sont pas orientés vers les composants microélectroniques sensibles ou les faisceaux de câbles.
Vérifiez les directives d’orientation avant de finaliser les supports de montage internes du boîtier.
Protégez les capteurs à effet Hall à proximité pour éviter les fausses lectures causées par un flux magnétique parasite.
Un processus de spécification systématique évite des pannes coûteuses sur le terrain. Ne vous fiez pas uniquement aux numéros des fiches techniques les plus importantes. Suivez un cadre d"approvisionnement strict pour vous assurer d"acheter le bon composant pour le travail.
Tout d’abord, définissez explicitement l’enveloppe opérationnelle de votre système. Cartographiez la tension de fonctionnement nominale maximale. Calculez le courant de défaut de crête absolu que vos batteries peuvent fournir. Estimez les cycles de commutation mécaniques requis par rapport aux cycles de commutation électriques. Les cycles mécaniques se produisent sans surcharge. Les cycles électriques dictent la durée de vie réelle des arcs. Définissez clairement ces chiffres avant de parler à un fournisseur.
Ensuite, vérifiez la disposition exacte du flux de puissance. Suivez le chemin du courant pendant un état de charge rapide. Tracez le chemin du courant pendant un état de décharge importante. Cet audit détermine vos exigences strictes en matière de polarité. Ne devinez jamais sur la polarité.
Troisièmement, vérifiez la conformité réglementaire régionale. Un industriel relais CC doit porter des marques de sécurité spécifiques. Assurez-vous que l'unité est conforme à la norme UL 60947-4-1 pour les marchés nord-américains. Vérifiez la conformité à la norme CEI 61810 pour les déploiements européens. Les certifications manquantes arrêteront indéfiniment le lancement de votre produit final.
Enfin, ne vous engagez jamais dans une commande en volume sans une validation physique approfondie. Des tests d’échantillons standardisés permettent d’isoler rapidement une mauvaise qualité de fabrication.
Vérification de la résistance de base : mesurez la résistance de contact en milliohms sur l'échantillon neuf et non alimenté.
Commutation de banque de charge : faites fonctionner le composant à votre courant de transport continu calculé pendant 100 cycles.
Imagerie thermique : utilisez une caméra infrarouge pour surveiller les températures du boîtier pendant les cycles de fabrication/déconnexion.
Résistance post-test : Mesurez à nouveau la résistance de contact pour calculer l'accumulation de carbone et l'érosion de contact.
Un relais haute tension à soufflage magnétique correctement spécifié présentera un minimum de pics thermiques pendant ces tests. Vous constaterez une légère augmentation prévisible de la résistance. Vous ne verrez pas de déformation du boîtier ni d’arcs électriques soutenus.
La spécification d"un composant de commutation fiable nécessite d"aller au-delà des tensions nominales de base. Vous devez activement équilibrer les besoins en courant bidirectionnel par rapport à la polarité interne de l’aimant. Vous devez gérer les contraintes physiques d’installation comme les interférences magnétiques et l’orientation. Donner la priorité à la suppression mécanique et prévisible des arcs par rapport aux alternatives à gaz scellés offre des avantages distincts à long terme. L"approche mécanique élimine la menace cachée d"une perméation lente des gaz.
Nous encourageons les ingénieurs de conception et les équipes d’approvisionnement à collaborer étroitement dès le début de la phase de conception. Téléchargez un guide de conception complet du fabricant. Demandez des courbes de performances de fiches techniques spécifiques. Consultez directement un ingénieur d’application pour examiner le schéma exact de stockage d’énergie de votre batterie avant de finaliser votre nomenclature.
R : Techniquement oui, mais avec une capacité considérablement réduite et un risque de panne catastrophique beaucoup plus élevé. Le champ magnétique interne éloigne l’arc inverse de la goulotte de sécurité. Le plasma fera rapidement fondre les composants internes. Spécifiez toujours un modèle non polarisé pour les systèmes bidirectionnels.
R : La loi de Paschen stipule qu"une densité de l"air plus faible à haute altitude réduit la rigidité diélectrique globale de l"entrefer. L"air ambiant devient moins efficace pour refroidir et rompre l"arc. Vous devez réduire la spécification de tension maximale ou utiliser un modèle avec des espaces de contact physique plus grands pour les déploiements à haute altitude.
R : Vous devez vous attendre à des augmentations réalistes en milliohms en raison de la carbonisation induite par un arc sur les plages de contact. La résistance augmente souvent d"une valeur de base de 1 à 3 milliohms jusqu"à 10 à 15 milliohms sur des milliers de cycles. Votre système de gestion de batterie (BMS) doit surveiller activement cette chute de tension qui en résulte pour déclencher une maintenance programmée.
