L’électronique moderne repousse constamment les limites extrêmes de la miniaturisation des composants. Vous êtes confronté chaque jour à une tension difficile dans le domaine du design. Vous devez réduire considérablement l’empreinte globale des appareils. Dans le même temps, vous exigez une fiabilité électrique sans compromis de chaque pièce. Chaque millimètre compte dans un boîtier compact. Vous ne pouvez tout simplement pas sacrifier les performances fonctionnelles pour économiser de l"espace.
Une mauvaise sélection de composants entraîne de graves risques techniques. Une usure interne prématurée et un actionnement incohérent entraînent souvent des pannes catastrophiques du système. Ces pannes matérielles inattendues déclenchent des rappels de produits très médiatisés. Ils nuisent instantanément à la confiance à long terme dans la marque. Votre choix de logique de commutation interne dicte la survie du périphérique hôte.
Ce guide fournit un cadre structuré d’ingénierie et d’approvisionnement. Il vous aide à évaluer les composants avec précision. Vous apprendrez à spécifier le commutateur exact pour les applications à enjeux élevés et à espace limité. Nous explorons les méthodes d’intégration mécanique critiques et les charges électriques nominales. Vous comprendrez comment l’étanchéité environnementale protège les performances. Enfin, nous vous apprenons à évaluer efficacement la conformité des fournisseurs.
Le style de l"actionneur doit dicter l"intégration mécanique ; des leviers mal adaptés entraînent une défaillance en cas de surcourse.
Les caractéristiques électriques n"évoluent pas de manière linéaire avec la taille ; vérifier les paramètres de charge précis par rapport aux capacités du commutateur.
Les exigences en matière de force opérationnelle déterminent le retour tactile et la fiabilité dans les applications sensibles.
L"étanchéité environnementale (indices IP) n"est pas négociable pour les appareils exposés à la poussière, à l"humidité ou à des températures extrêmes.
La sélection des fournisseurs doit donner la priorité à la conformité transparente (UL/ENEC) et aux tolérances de fabrication cohérentes.
L’électronique moderne est confrontée à des limitations spatiales extrêmes dans de nombreux secteurs. Vous voyez cette réalité d’emballage dense dans les modules de contrôle automobiles avancés. Les dispositifs médicaux portables nécessitent également un espacement incroyablement serré des composants. Les écrans tactiles pour maisons intelligentes entassent du matériel réseau complexe dans des cavités murales peu profondes. Vous devez intégrer une logique de commutation fiable dans ces limites physiques de plus en plus étroites. Le boîtier physique ne laisse pratiquement aucune marge d’erreur lors de l’intégration mécanique.
À quoi ressemble une intégration de composants réussie ? Une conception réussie offre un cycle de vie hautement prévisible. Il fournit une réponse tactile cohérente dans diverses conditions environnementales. Vous obtenez absolument aucun faux déclenchement pendant le fonctionnement actif. L"actionneur mécanique s"enclenche de manière prévisible à chaque fois. Les utilisateurs ressentent un clic distinct et fiable confirmant leur saisie. Le circuit électrique se ferme en douceur sans hésitation dangereuse du signal.
Il faut clairement définir les dimensions physiques de ces composants. Un véritable micro-interrupteur subminiature est nettement plus petit qu’une alternative miniature de base. Les commutateurs miniatures standard mesurent souvent environ 27 mm de longueur totale. Les variantes subminiatures réduisent cette empreinte à 12,8 mm ou moins. Ils utilisent un espacement de pas beaucoup plus serré pour le montage de cartes de circuits imprimés. Cette réduction agressive de la taille exige une précision extrême dans la fabrication.
Vous êtes confronté à une matrice de compromis stricte et inévitable lors de la spécification. Vous devez parfaitement équilibrer la taille physique et la capacité de transport de courant. Un espace de contact interne plus petit limite intrinsèquement la gestion des courants élevés. Moins de métal physique signifie moins de capacité à dissiper l’énergie thermique. Cette réalité spatiale réduit également la durée de vie mécanique globale. Vous devez peser exactement ces trois facteurs avant de finaliser un tracé de circuit dense.
La géométrie de l’actionneur dicte l’ensemble de votre stratégie d’intégration mécanique. Vous ne pouvez pas forcer un levier mal adapté dans une cavité étroite de l"appareil. Les pistons à broches fonctionnent mieux pour les séquences d’actionnement directes en ligne. Ils exigent des alignements verticaux précis de la part du périphérique hôte. Vous devez activement éviter de charger latéralement un mécanisme de piston à goupille. Les forces de poussée latérales endommageront de façon permanente le délicat boîtier en plastique interne.
Les trajectoires d'actionnement inclinées ou larges nécessitent une approche complètement différente. Vous devez spécifier un micro-interrupteur à charnière pour ces scénarios géométriques courbes. Les leviers à charnière offrent un avantage mécanique distinct pour l'élément d'entraînement. Ils multiplient la force d'actionnement entrante et prolongent la distance de déplacement utilisable. Vous trouverez une variation significative dans les longueurs de levier et les profils de courbure disponibles.

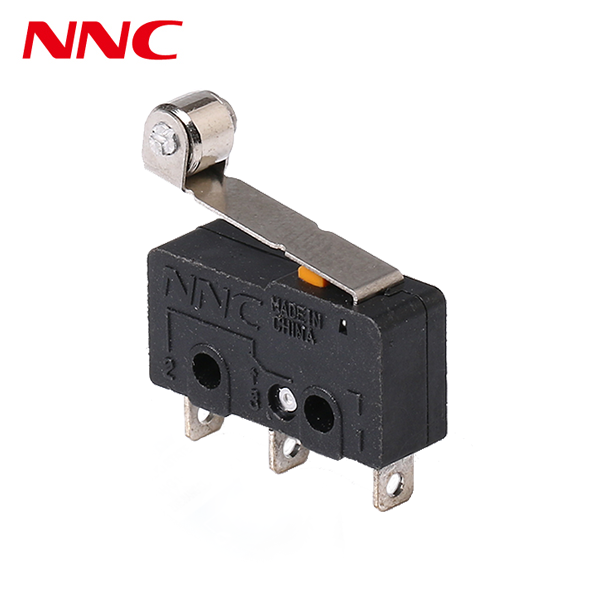

Les applications entraînées par came s"appuient fortement sur des leviers à rouleaux spécialisés. Vous en avez également besoin pour les chenilles mécaniques à glissement rapide. La roue à rouleaux rotative minimise considérablement la friction de surface lors de l"engagement. Ce mouvement de rotation évite une usure prématurée du levier de commutation et de la came d"entraînement. Il assure un transfert de force fluide sur des milliers de cycles rapides.
La mécanique interne définit la véritable vitesse de commutation et la sécurité. Un bien conçu micro-interrupteur à action rapide repose sur un ressort de précision centré. Ce mécanisme de tension interne assure un transfert de contact rapide. Il déplace les contacts fixes instantanément, quelle que soit votre vitesse de pressage externe. Cette séparation rapide empêche activement la formation d'arcs électriques soutenus à travers l'espace microscopique.
Mécanisme d"actionnement | Chemin cinématique primaire | Scénario d"application idéal | Restriction d"intégration |
|---|---|---|---|
Plongeur à broche | Strictement vertical/en ligne | Réseaux de boutons-poussoirs, fermetures directes du couvercle | Extrêmement sensible aux chargements latéraux destructeurs |
Levier de charnière | Radial / Balayage | Loquets de porte, poignées de déclenchement inclinées | Nécessite le calcul de trajets étendus |
Levier à rouleau | Coulissant / à cames | Cames de moteur, pistes d"actionneurs linéaires | Ajoute de la hauteur verticale à l"empreinte globale |
Vous devez rigoureusement différencier les durées de vie mécaniques et électriques. La durabilité mécanique du ressort de tension interne s"étend généralement sur des millions de cycles physiques. Cependant, le cycle de vie électrique diminue considérablement lorsqu’il est placé sous une charge active. Les hautes tensions et les forts courants d’appel érodent rapidement les contacts métalliques internes. Évaluez toujours la courbe nominale électrique fournie par la fiche technique.
La force de fonctionnement a un impact direct sur les commentaires tactiles de l'utilisateur et la fiabilité du système. Nous mesurons cette force de poussée requise strictement en grammes ou en Newtons. Un capteur de niveau de liquide léger nécessite un micro-interrupteur sensible pour fonctionner correctement. Les équipements industriels lourds nécessitent à la place une variante à force beaucoup plus élevée. Les ressorts internes plus rigides résistent naturellement aux faux déclenchements accidentels causés par les vibrations intenses de la machine.
La protection de l’environnement nécessite une évaluation minutieuse et spécifique à l’application. De nombreuses applications sur le terrain exigent des commutateurs étanches classés IP67. La poussière et l"humidité détruiront les contacts métalliques exposés en quelques jours. Cependant, les bottes d’étanchéité internes introduisent des compromis structurels notables. Le joint en caoutchouc atténue légèrement le retour tactile net. Cela augmente également de manière mesurable la force de fonctionnement requise. Vous devez tenir compte de ce changement de résistance.
Les matériaux de contact déterminent votre capacité de commutation absolue. Considérez attentivement ces options matérielles distinctes pour tout micro-interrupteur compact :
Contacts à points de croisement en or : idéaux pour les circuits à micro-charge et la signalisation de niveau logique. Ils résistent naturellement à l’oxydation de surface dans les environnements à faible puissance.
Contacts en argent massif : Idéal pour les applications de commutation de puissance standard. Ils conduisent efficacement l’électricité mais restent sensibles à une sulfuration progressive.
Variantes en alliage d'argent : conçues spécifiquement pour les charges à fort appel. Ils gèrent efficacement les arcs localisés et les températures internes plus élevées lors d’un basculement rapide.
La fabrication de périphériques hôtes introduit intrinsèquement des tolérances spatiales cumulatives. Nous appelons ce phénomène un empilement de tolérances géométriques. Cela représente un risque énorme pour la fiabilité des mécanismes de commutation. Des boîtiers en plastique mal moulés peuvent entraîner une course du levier insuffisante. Pire encore, ils peuvent entraîner l’actionneur dans une surcourse destructrice. Vous devez calculer minutieusement ces écarts dimensionnels lors de la phase de CAO.
Le brasage industriel expose les plastiques subminiatures à de graves risques thermiques. Le brasage à la vague automatisé et le brasage manuel manuel génèrent une chaleur intense et localisée. Ce choc thermique déforme facilement les minces boîtiers d’interrupteurs en plastique. Nous recommandons fortement d"adopter des pratiques strictes de gestion thermique sur la chaîne de montage. Pensez à spécifier des faisceaux pré-câblés ou des bornes enfichables spécialisées pour contourner entièrement le chauffage direct des PCB.
La dégradation environnementale réelle détruit les composants silencieusement au fil du temps. Les adhésifs et les composés d"enrobage environnants libèrent souvent des gaz organiques volatils. Ce dégazage recouvre les contacts ouverts de l"interrupteur d"un film isolant invisible. Les vibrations mécaniques continues provoquent de graves rebondissements de contact électrique. Les cycles de températures extrêmes dégradent progressivement la tension de base du ressort à pression interne.
Vous avez besoin d’une stratégie d’évitement rigoureuse et proactive. Nous vous recommandons d"exécuter une liste de contrôle de tests mécaniques stricte avant de vous engager dans une production de masse.
Exécutez des validations complètes de prototypes pour vérifier la cinématique exacte de l’actionneur.
Effectuez des tests de choc thermique agressifs pour révéler les faiblesses cachées des matériaux.
Analysez les composants chimiques environnants pour détecter les risques potentiels de dégazage à long terme.
Confirmez que vos limites de dépassement mécanique restent sûres sous des charges de fonctionnement maximales.
La conformité réglementaire mondiale constitue le fondement absolu de la confiance matérielle. Vous ne pouvez pas spécifier un commutateur de dispositif de contrôle non vérifié pour une infrastructure industrielle critique. Vous devez explicitement exiger des certifications de test reconnues mondialement. Recherchez les évaluations de performances transparentes UL, ENEC et CQC. Vérifiez la conformité complète des composants aux normes strictes RoHS et REACH en matière de matériaux chimiques.
Les éléments de catalogue standardisés ne résolvent pas toujours les problèmes complexes de conception spatiale. Vous devez soigneusement évaluer quand utiliser des composants de base disponibles dans le commerce. Parfois, une application agressive nécessite un faisceau de câbles étanche personnalisé. Vous pourriez avoir besoin de géométries de levier spécialisées ou de profils de force hautement personnalisés. Engager le fabricant pour des modifications personnalisées directes permet souvent d"économiser des coûts d"assemblage en aval importants.
La résilience de la chaîne d’approvisionnement dicte le succès ultime de votre production. Évaluez directement les capacités de production automatisée d’un fabricant de composants. Une automatisation élevée de l"usine garantit une cohérence géométrique étroite dans les tolérances d"un lot à l"autre. Vous devez également évaluer leurs délais de livraison historiques et leur approvisionnement en matières premières. Les goulots d’étranglement de l’approvisionnement peuvent facilement faire dérailler les lancements de produits mondiaux majeurs.
Prenez les prochaines étapes décisives et orientées vers l’action dans votre parcours d’approvisionnement. Conseillez à vos équipes d’ingénierie mécanique de demander immédiatement des modèles CAO 3D détaillés. Sécurisez des échantillons de produits physiques pour un prototypage précoce et pratique. Initier des dialogues techniques directs avec les équipes d’ingénierie internes du fournisseur. Ils comprennent mieux que quiconque les limites nuancées de leurs mécanismes de tension internes.
La sélection du bon commutateur subminiature reste un exercice d’ingénierie rigoureux. Vous devez parfaitement équilibrer la géométrie du levier mécanique, les limites de charge électrique et les dures réalités environnementales. Une simple erreur de calcul en termes de force de fonctionnement ou de tolérance spatiale compromet facilement l"ensemble du dispositif hôte.
Une évaluation rigoureuse en amont évite directement des défaillances incroyablement coûteuses en aval. Vous protégez activement la réputation de votre marque en testant les limites cinématiques et thermiques dès le début du cycle de conception. S"appuyer sur des certifications vérifiées garantit une sécurité opérationnelle à long terme sur les marchés mondiaux.
Prenez le contrôle de votre processus de spécification de composants dès aujourd’hui. Téléchargez une liste de contrôle complète de sélection de composants pour aligner vos paramètres d"ingénierie. Demandez une consultation d’ingénierie dédiée avec votre partenaire de fabrication de confiance. Commandez un kit complet d’échantillons physiques pour commencer immédiatement votre évaluation pratique.
R : La principale différence réside dans leurs dimensions physiques standardisées et leur pas terminal. Un interrupteur miniature standard mesure généralement environ 27 mm de longueur. Un micro-interrupteur subminiature réduit cette empreinte à 12,8 mm ou moins. Les versions subminiatures utilisent un espacement des broches plus serré, ce qui les rend idéales pour les cartes de circuits imprimés très denses.
R : La force de fonctionnement est directement corrélée à la tension interne du ressort. Des forces de fonctionnement plus élevées utilisent des ressorts internes plus rigides. Ces ressorts rigides fournissent une pression de contact plus élevée, qui résiste naturellement aux vibrations de la machine et réduit les arcs électriques. Cependant, une force trop élevée peut accélérer la fatigue mécanique de l’articulation du levier sur des millions de cycles.
R : Les commutateurs subminiatures sont intrinsèquement confrontés à des limitations physiques en raison de leurs minuscules espaces de contact. La plupart des versions standard gèrent en toute sécurité entre 0,1 A et 5 A en fonction de la tension. La manipulation de courants élevés et soutenus génère une chaleur excessive qui fait fondre les petits boîtiers en plastique. Pour les charges de puissance élevées, vous devez plutôt déclencher un relais d’alimentation externe.
R : Non. La plupart des micro-interrupteurs scellés sont classés IP67. Cet indice protège contre la pénétration de poussière et l"immersion temporaire dans l"eau jusqu"à 1 mètre pendant 30 minutes. Cela ne garantit pas la survie en cas d’immersion continue en eau profonde. Pour les applications sous-marines permanentes, vous devez spécifier des boîtiers spécialisés classés IP68 et des méthodes d"étanchéité personnalisées.
