Les micro-commutateurs , également appelés commutateurs à action instantanée, sont des composants petits mais puissants dans diverses applications électroniques et industrielles. Leur fonction principale est de fournir une commutation précise et fiable dans les appareils où la précision et la rapidité sont cruciales. Que vous en ayez besoin pour des appareils électroménagers, des systèmes automobiles ou des machines industrielles, le câblage correct d'un micro-interrupteur garantit sa longévité et ses performances fiables. Dans ce guide détaillé, nous vous expliquerons tout ce que vous devez savoir sur la façon de câbler un micro-interrupteur, des bases aux instructions étape par étape, en passant par les configurations de câblage, le dépannage et les meilleures pratiques.

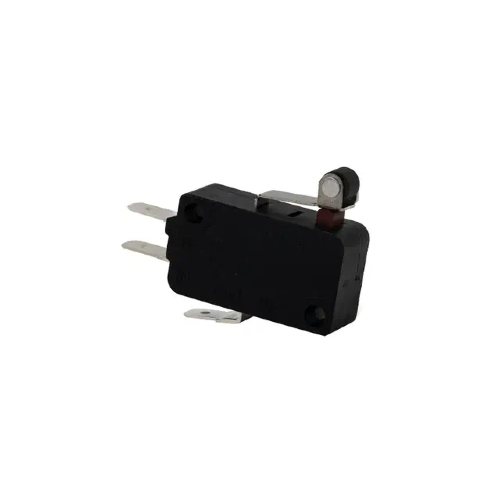

Avant de plonger dans le processus de câblage d'un micro-interrupteur, il est important de comprendre ce qu'est un micro-interrupteur et comment il fonctionne. Un micro-interrupteur est un dispositif électromécanique qui utilise une force physique pour activer un circuit électrique. Le « micro » dans le nom fait référence au mouvement mécanique minimal requis pour déclencher l'interrupteur.
Un micro-interrupteur est un type d'interrupteur qui fonctionne avec une force physique minimale. Il est conçu pour allumer ou éteindre un circuit avec une action rapide, ce qui est très fiable et efficace. Le mécanisme interne utilise généralement un actionneur à ressort, qui fait passer l'interrupteur entre les positions ouverte et fermée.
Un micro-interrupteur est composé de plusieurs parties qui fonctionnent ensemble pour permettre une commutation fiable :
Actionneur : partie mobile qui est enfoncée, tirée ou déclenchée pour initier l'interrupteur.
Contacts : Les parties électriques qui ouvrent ou ferment le circuit lorsque l'actionneur est engagé.
Boîtier : Le boîtier extérieur qui protège les composants internes.
Ressort : Un ressort à l'intérieur de l'interrupteur qui garantit que l'actionneur revient à sa position d'origine après avoir été déclenché.
Il existe différents types de micro-interrupteurs conçus pour des applications spécifiques. Vous trouverez ci-dessous un résumé des types courants :
Taper | Description | Idéal pour |
Micro-interrupteur de base | Micro-interrupteur standard avec actionneur à levier. Il fournit une commutation fiable à action brusque à des fins générales. | Applications à usage général telles que les appareils électroménagers. |
Micro-interrupteur à rouleau | Dispose d'un rouleau sur l'actionneur pour un fonctionnement plus fluide, réduisant ainsi l'usure. | Applications avec des mouvements répétitifs comme les bandes transporteuses. |
Micro-interrupteur subminiature | Une version compacte du micro-interrupteur standard. Parfait pour les applications avec un espace limité. | Electronique grand public et petit matériel. |
Micro-interrupteur scellé | Conçu pour résister à l’eau, à la poussière et à d’autres facteurs environnementaux. | Environnements difficiles tels que les machines extérieures ou les sites industriels. |
Micro-interrupteur à courant élevé | Capable de gérer des courants plus élevés par rapport aux micro-interrupteurs standard. | Applications à haute puissance comme l'automobile et la machinerie lourde. |
Avant de câbler un micro-interrupteur, vous aurez besoin de quelques outils essentiels et d'une compréhension des bornes du commutateur. Passons en revue les composants et les outils nécessaires au câblage.
Pour câbler un micro-interrupteur, vous aurez besoin des outils suivants :
Pinces à dénuder : Pour dénuder l'isolant des extrémités des fils.
Tournevis : Pour serrer les vis sur les bornes de l'interrupteur.
Fer à Souder : Si nécessaire, pour réaliser une connexion permanente aux bornes.
Multimètre : Pour vérifier la continuité et vérifier le bon câblage.
Fils appropriés : Le calibre de fil approprié pour votre application.
Un micro-interrupteur possède généralement trois bornes : commune (C), normalement ouverte (NO) et normalement fermée (NC). Comprendre ces bornes est crucial pour un câblage correct :
Commun (C) : Cette borne est le point de connexion central où l'alimentation entre ou sort du commutateur.
Normalement ouvert (NO) : La borne NO est ouverte par défaut et n'établira le contact que lorsque l'interrupteur est actionné.
Normalement fermé (NC) : Le terminal NC est fermé par défaut et s'ouvrira lorsque l'interrupteur est déclenché.
Chaque terminal joue un rôle crucial dans la détermination du comportement du commutateur lorsqu'il est activé.
Le câblage correct d’un micro-interrupteur garantit qu’il fonctionne comme prévu et qu’il fonctionne de manière fiable dans le temps. Vous trouverez ci-dessous un guide étape par étape pour vous aider à câbler un micro-interrupteur.
Commencez par dénuder les extrémités des fils que vous allez connecter aux bornes du micro-interrupteur. Utilisez des pinces à dénuder pour retirer soigneusement l'isolant, en exposant environ 1/4 de pouce du fil. Assurez-vous que les fils sont du calibre approprié pour la valeur nominale du commutateur afin d'éviter de surcharger le commutateur.
Déterminez quel terminal vous utiliserez en fonction de la configuration requise pour votre application :
Pour une configuration normalement ouverte (NO), connectez le fil d'alimentation à la borne commune (C) et le fil de charge à la borne NO.
Pour une configuration normalement fermée (NC), connectez le fil d'alimentation à la borne commune (C) et le fil de charge à la borne NC .
À l'aide d'un tournevis ou d'un fer à souder (si nécessaire), connectez les fils préparés aux bornes appropriées . Serrez les vis pour fixer les fils en place. Assurez-vous qu'il n'y a pas de connexion lâche, car cela pourrait entraîner un fonctionnement peu fiable du commutateur.
Une fois le micro interrupteur câblé, il est important de le tester avant utilisation. À l'aide d'un multimètre, vérifiez la continuité entre la borne commune (C) et la borne NO ou NC, selon la configuration :
NON : Il ne devrait y avoir aucune continuité jusqu'au déclenchement de l'interrupteur.
NC : La continuité doit être présente jusqu'au déclenchement de l'interrupteur.
Testez le câblage en activant manuellement l'interrupteur et en vous assurant qu'il se comporte comme prévu.
Les micro-interrupteurs sont polyvalents et peuvent être câblés dans différentes configurations en fonction de l'application. Explorons quelques configurations de câblage courantes pour différentes utilisations.
Dans une configuration normalement ouverte (NO), l'interrupteur est ouvert par défaut et ne ferme le circuit que lorsqu'il est déclenché. Il s'agit de la configuration la plus couramment utilisée pour contrôler des appareils qui ne doivent être activés que lorsqu'une condition spécifique est remplie.
Verrouillages de sécurité : utilisés dans les machines pour garantir que les protections de sécurité sont en place avant que la machine puisse fonctionner.
Fins de course : Dans les convoyeurs, pour détecter la position des pièces mobiles.
Dans une configuration normalement fermée (NC), l'interrupteur est fermé par défaut, permettant au courant de circuler dans le circuit jusqu'à ce que l'interrupteur soit déclenché, ce qui ouvre le circuit. Cette configuration est utilisée lorsqu'un appareil doit être alimenté, sauf en cas d'urgence ou de sécurité qui interrompt le flux.
Boutons d'arrêt d'urgence : dans les environnements industriels où le fait d'appuyer sur le bouton doit immédiatement couper l'alimentation d'un système.
Systèmes d'alarme : Pour détecter lorsqu'une porte ou une fenêtre est ouverte.
Parfois, même si la procédure de câblage est correcte, des problèmes peuvent encore survenir. Vous trouverez ci-dessous quelques problèmes courants et comment les résoudre.
Si les fils ne se connectent pas correctement aux bornes du micro-interrupteur, vérifiez les points suivants :
Vis desserrées : assurez-vous que les vis sont bien serrées autour des extrémités des fils.
Isolation des fils : Assurez-vous qu'aucune isolation n'est laissée sur la partie du fil qui doit entrer en contact avec la borne.
Mauvais calibre de fil : vérifiez que le calibre du fil est approprié pour le courant nominal du commutateur.
Si le micro-interrupteur ne s'active ou ne se désactive pas comme prévu, vérifiez :
Connexion incorrecte des bornes : Assurez-vous que les bornes appropriées sont utilisées pour les configurations NO ou NC.
Interrupteur défectueux : Si l'interrupteur ne fonctionne toujours pas après le test, il est peut-être endommagé ou défectueux.
Utilisez un multimètre pour vérifier la continuité et vérifier le câblage correct. Cela vous aidera à identifier tout problème avant d'utiliser le commutateur dans un circuit sous tension.
Pour garantir que vos micro-interrupteurs fonctionnent de manière fiable dans le temps, suivez ces bonnes pratiques lors de leur câblage :
Débranchez toujours l'alimentation avant de câbler un micro-interrupteur pour éviter tout choc électrique ou tout dommage.
Utilisez des outils isolés pour réduire le risque de courts-circuits accidentels.
Assurez-vous que chaque fil est solidement fixé aux bornes pour éviter un mauvais contact et des performances peu fiables.
Pour les connexions permanentes, pensez à souder les fils plutôt qu’à utiliser des vis.
Utilisez le calibre de fil approprié et assurez-vous que le courant nominal du micro-interrupteur correspond aux exigences de l'application pour éviter une surchauffe ou une panne.
Le câblage correct d’un micro-interrupteur est essentiel pour garantir des performances fiables et une longévité. En suivant les étapes décrites dans ce guide, vous pouvez câbler en toute confiance un micro-interrupteur pour votre application spécifique, qu'il s'agisse d'automatisation industrielle, d'appareils électroménagers ou de systèmes automobiles. Il est important de tester votre câblage avant l'installation et de respecter les meilleures pratiques pour des connexions sécurisées et sécurisées afin d'éviter des problèmes potentiels. Un câblage approprié garantit que votre micro-interrupteur fonctionnera avec précision et efficacité au fil du temps, évitant ainsi des temps d'arrêt et des réparations coûteux.
Chez Clion Electric Co., Ltd., nous sommes spécialisés dans la fourniture de micro-commutateurs de haute qualité conçus pour répondre aux besoins de diverses industries. Nos produits sont conçus pour garantir des performances fiables et durables dans une large gamme d’applications. Si vous recherchez des conseils d'experts ou la solution de micro-interrupteur parfaite pour votre projet, nous vous invitons à nous contacter. Notre équipe est là pour vous aider à sélectionner les bons composants et assurer le succès de vos projets de câblage. Laissez-nous vous aider à faire le meilleur choix pour vos besoins de commutation.
AUCUN terminal n'est ouvert par défaut et ne se ferme que lorsqu'il est déclenché. Les bornes NC sont fermées par défaut et ouvertes lorsqu'elles sont déclenchées.
Les micro-interrupteurs sont généralement conçus pour le contrôle basse tension, mais certains modèles peuvent gérer des courants plus élevés. Assurez-vous que le commutateur est adapté à la tension et au courant de votre système.
Pas nécessairement. La plupart des micro-interrupteurs ont des bornes à vis qui ne nécessitent pas de soudure. Cependant, certaines applications peuvent nécessiter une soudure pour une connexion plus permanente.
Utilisez un multimètre pour vérifier la continuité dans les positions souhaitées (NO ou NC) afin de vérifier que l'interrupteur fonctionne correctement lorsqu'il est actionné.
Un câblage incorrect peut entraîner un dysfonctionnement des interrupteurs, un échec de déclenchement ou même des dommages à l'appareil ou au circuit. Vérifiez toujours les connexions et les configurations avant la mise sous tension.
