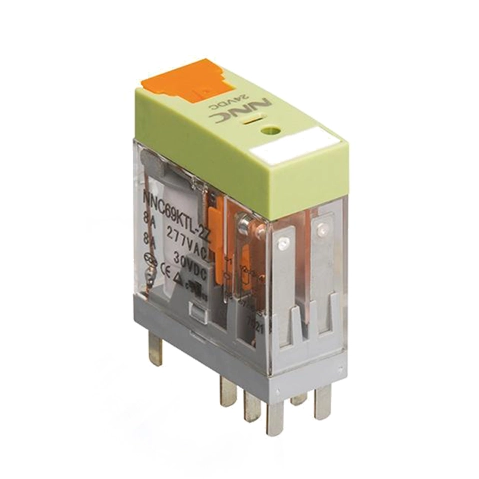

Le produit de 14FT-2Z avec indicateur LED SMD et bouton de test verrouillable.Le contact en alliage Ag et la bobine en cuivre le rendent plus sensible.Il y a deux capacités de contact, l'une est 1CO représentée 12A, l'autre est 2CO représentée 8A.Ainsi que sa plaque signalétique est disponible.
  • NNC69K

  • CLION

État de disponibilité:
Quantité:

Théorie de base

Les transferts électromagnétiques réduits jouent un rôle important dans différentes applications électroniques en raison de leur taille réduite et de leur activité efficace. La boucle, l'armature et les contacts fonctionnent comme un seul pour garantir la progression fluide du courant à l'intérieur d'un circuit. En maîtrisant la force de l'électromagnétisme, ces transferts peuvent contrôler rapidement et précisément l'utilité du circuit. Au moment où le flux électrique initie la boucle, le champ attractif créé déclenche le développement de l'armature, provoquant l'ouverture ou la fermeture précise des contacts. Ce cycle cohérent permet au transfert de gérer le flux de flux, ce qui en fait un élément impératif dans les cadres électriques actuels.

Des transferts électromagnétiques plus petits que prévu jouent un rôle essentiel pour garantir l’activité protégée et productive des différents systèmes électriques. En offrant un désengagement électrique entre les circuits, ces transferts permettent un contrôle cohérent des circuits haute puissance utilisant des signaux faible puissance. Cette capacité est fondamentale dans les situations où une maîtrise exacte des niveaux de courant et de tension est requise, en particulier lors de la gestion d'équipements délicats ou de matériel complexe. De plus, la taille réduite des transferts plus petits que d'habitude les rend idéaux pour les applications où l'espace est restreint, compte tenu d'une activité productive et solide dans de nombreux environnements modernes et professionnels.

Le domaine de l'appareil

Des transferts électromagnétiques plus petits que la normale sont utilisés dans diverses entreprises et gadgets. Une application courante concerne les tableaux de charge et les cadres de mécanisation, où ils sont utilisés pour diriger les moteurs, les lumières et d'autres pièces électriques. Ils sont également largement utilisés dans le matériel de communication médiatique, par exemple dans les échanges téléphoniques et les modems, pour surveiller les drapeaux et établir des associations.


De plus, de petits transferts électromagnétiques sont aussi souvent que possible coordonnés dans les châssis des voitures. Ils jouent un rôle urgent dans le contrôle des capacités telles que les phares, les essuie-glaces et les vitres électriques des véhicules. Ces transferts garantissent l'activité efficace et fiable de ces pièces, améliorant ainsi l'exposition générale et la sécurité du véhicule.


Aussi, les petits transferts électromagnétiques sont fondamentaux dans le domaine du matériel. Ils sont utilisés dans les feuilles de circuits imprimés (PCB) pour commuter les signaux, contrôler l'alimentation électrique et protéger les pièces délicates. Leur taille conservatrice et leur activité fiable les rendent appropriés pour une utilisation dans différents gadgets électroniques, notamment les PC, les téléviseurs et les appareils domestiques.

Conclusion

Dans l'ensemble, les transferts électromagnétiques plus petits que prévu sont des gadgets électriques réduits qui utilisent un électro-aimant pour contrôler la progression du flux dans un circuit. Ils assurent un confinement électrique et fonctionnent comme un interrupteur permettant à un panneau de faible puissance de contrôler un circuit plus puissant. Ces transferts trouvent applications dans les tableaux de commande cadres de robotisation matériel de communication multimédia cadres et gadgets automobiles Leur flexibilité et leur fiabilité en font un élément fondamental dans différentes entreprises et gadgets.

FAIBLE COURANT    BASSE TENSION,

pourrait être votre premier choix.

Relais PCB miniature NNC69KTL (JQX-14FT)


Modèle et description

NNC69KTL (JQX-14FT) - 1C 10A DC24V


Bouton de test verrouillable 14FT-1Z

Bouton de test verrouillable 14FT-2Z








★Formulaire de contact : H=NO, D=NC, Z=NO&NC






Spécification

Dimension

28,8 mm * 12,7 mm * 34 mm

Fonctionnalité de contact







Formulaire

1Z(SPDT);1H(SPST-NO);1D(SPST-NC)


2Z(DPDT);2H(DPST-NO);2D(DPST-NC)


Charge nominale

NO15A

NC12A

8A

Tension de commutation maximale

277 VCA/30 VCC

Résistance de contact

≤100 mΩ

Matériel

Alliage Ag (AgSnO2)

Durée de vie électrique

≥1*105

Durée de vie mécanique

≥1*107

Tension de fonctionnement (23 ℃)

DC : ≤ 75 %*Tension nominale, AC : ≤ 80 %*Tension nominale

Tension de libération (23 ℃)

DC :≥10 %*Tension nominale, AC :≥30 %*Tension nominale

Tension maximale (23 ℃)

110 %*Tension nominale

Tension de bobine

DC3-110V, AC6-240V (personnalisation autorisée)

Puissance de la bobine

CC : 0,53 W, CA : 1,2 VA

Heure de prise en charge

≤20ms

Temps de sortie

≤10ms

Rigidité diélectrique



Entre contacts ouverts de même pôle

1200VAC/1min (courant de fuite 1mA)

Entre contacts de pôle différent

1200VAC/1min (courant de fuite 1mA)

Entre contacts et bobine

5000VAC/1min (courant de fuite 1mA)

Résistance d'isolation

≥100 mΩ (500 V CC)

Température ambiante

-55 ℃ ~ 70 ℃

Humidité ambiante

35%-80% HR

Pression atmosphérique

86-106KPa

Résistance aux chocs

10G (impulsion demi-onde sinusoïdale : 11 ms)

Résistance aux vibrations

10-55 Hz (double amplitude : 1,5 mm)

Installation

PCB ou prise avec rail DIN

Poids

Env. 19 g/pièce

Emballage

Carton avec boîte en mousse à l'intérieur

200PCS/Carton, GW : 5KG, NW : 4KG, Dimension(mm) : 350×245×220

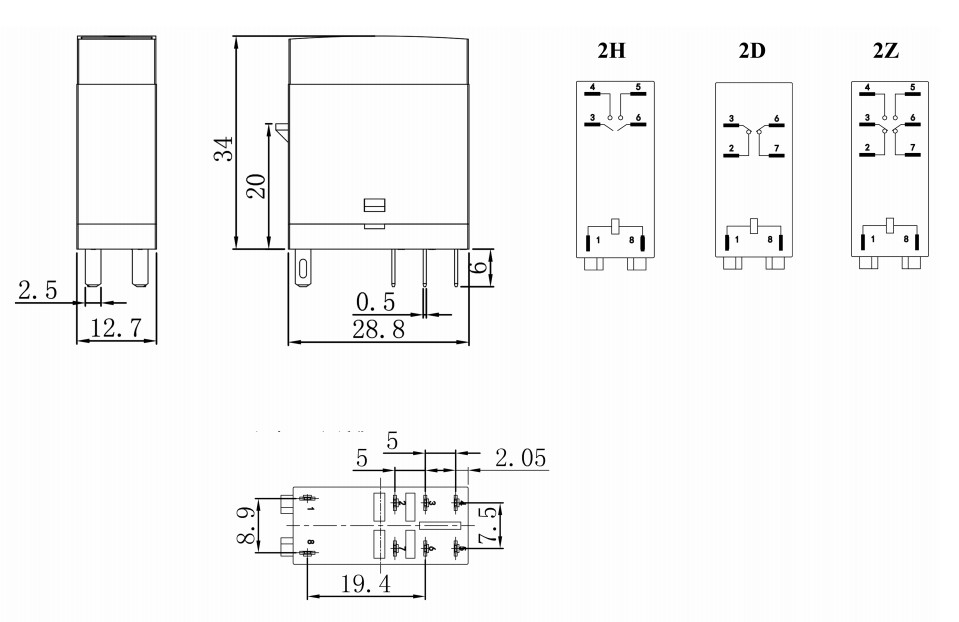

Schéma de câblage et vue de dessous

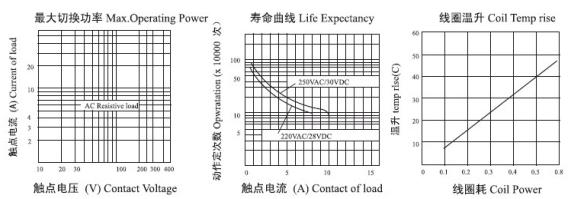

Graphique des performances
