Le relais électromagnétique LY2 est un appareil électrique avancé qui offre plusieurs fonctionnalités clés pour un fonctionnement efficace et fiable.Equipé d'un indicateur LED SMD, ce relais fournit un retour visuel, permettant aux utilisateurs d'identifier facilement son état.L'indicateur LED améliore la commodité et la convivialité du relais, en particulier dans les applications où une surveillance rapide est requise.
Une caractéristique notable du relais LY2 est son rendement plus élevé grâce à l'incorporation d'un dispositif de retenue métallique.Le dispositif de retenue métallique assure un contact sûr et stable entre la bobine et les contacts, minimisant ainsi la perte d'énergie et maximisant les performances globales du relais.Cette fonctionnalité fait du relais LY2 un choix idéal pour les applications qui exigent un rendement élevé et une utilisation optimale de l'énergie.
De plus, le relais LY2 bénéficie d'une durée de vie plus longue grâce à sa bobine en cuivre.La bobine de cuivre offre une conductivité et une dissipation thermique supérieures, ce qui entraîne une usure réduite au fil du temps.Cette durée de vie prolongée garantit la fiabilité et la durabilité du relais LY2, le rendant adapté à une utilisation à long terme dans divers environnements exigeants.
Le relais LY2 possède également une capacité de courant de commutation élevée, lui permettant de gérer efficacement de grandes charges électriques.Avec son courant de commutation maximum, ce relais peut contrôler et réguler des circuits haute puissance sans aucun problème.Cette fonctionnalité rend le relais LY2 adapté aux applications nécessitant la gestion de courants électriques importants.
Enfin, le relais électromagnétique LY2 offre l'avantage d'une plaque signalétique personnalisable, permettant un étiquetage et une identification personnalisés.Cette fonctionnalité garantit une identification et une organisation faciles du relais dans diverses applications.Grâce à une plaque signalétique personnalisable, les utilisateurs peuvent facilement étiqueter le relais en fonction de leurs besoins spécifiques, améliorant ainsi l'efficacité globale et la facilité d'utilisation.
En résumé, le relais électromagnétique LY2 est un appareil hautement efficace et fiable qui intègre plusieurs fonctionnalités clés pour des performances optimales.Avec son indicateur LED SMD, son support métallique pour une efficacité accrue, sa bobine en cuivre pour une durée de vie plus longue, sa capacité de courant de commutation élevée et son bouton de test verrouillable pour une utilisation facile, le relais LY2 est un composant polyvalent adapté à diverses applications dans différentes industries.
FAIBLE COURANT, BASSE TENSION
pourrait être votre premier choix
| |||||
Relais à usage général NNC68AVL(JQX-13F) |
| ||||
Modèle et description | |||||
| NNC68AVL-2Z |
| ||||
★Formulaire de contact : H=NO, D=NC, Z=NO&NC | |||||
spécification | |||||

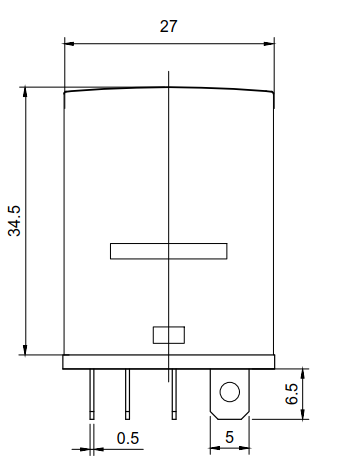

Dimension | 27,3 mm * 21 mm * 35 mm | ||||
Fonctionnalité de contact | Formulaire | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) | |||
Charge nominale | 12A | ||||
Tension de commutation maximale | 240 VCA/28 VCC | ||||
Résistance de contact | ≤100 mΩ | ||||
Matériel | Alliage Ag (AgSnO2) | ||||
Durée de vie électrique | ≥1*105 | ||||
Durée de vie mécanique | ≥1*107 | ||||
Tension de fonctionnement (23 ℃) | DC : ≤ 75 %*Tension nominale, AC : ≤ 80 %*Tension nominale | ||||
Tension de libération (23 ℃) | DC :≥10 %*Tension nominale, AC :≥30 %*Tension nominale | ||||
Tension maximale (23 ℃) | 110 %*Tension nominale | ||||
Tension de bobine | DC6-220V, AC6-380V (personnalisation autorisée) | ||||
Puissance de la bobine | CC : 0,9 W, CA : 1,2 VA | ||||
Heure de prise en charge | ≤15ms | ||||
Temps de libération | ≤10ms | ||||
Résistance diélectrique | Entre contacts ouverts de même pôle | 1000VAC pendant 1min | |||
Entre contacts de pôle différent | 1000VAC pendant 1min | ||||
Entre contacts et bobine | 1500VAC pendant 1min/4500VAC pendant 1min | ||||
La resistance d'isolement | ≥100 mΩ (500 V CC) | ||||
Température ambiante | -40°C ~ 85°C | ||||
Humidité ambiante | 45 % -75 % HR | ||||
Pression atmosphérique | 86-106KPa | ||||
Résistance au choc | 10G (impulsion demi-onde sinusoïdale : 11 ms) | ||||
Résistance aux vibrations | 10-55 Hz (double amplitude : 1,5 mm) | ||||
Installation | PCB ou prise avec rail DIN | ||||
Poids | Environ.35 g/pièce | ||||
Emballage | Carton avec boîte en papier à l'intérieur | 600 pièces/carton, GW : 21 kg, NW 20 kg, dimension (mm) : 330 × 310 × 345. | |||
Dimension | 27,3 mm * 21 mm * 35 mm | ||||
Schéma de câblage et vue de dessous | |||||
| |||||
|
|
| |||

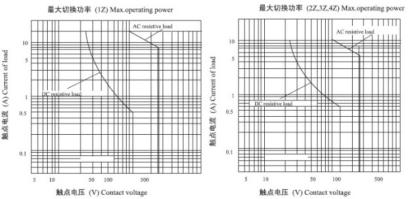

Graphique des performances | |||||
| |||||
Le relais électromagnétique LY2 est un appareil électrique avancé qui offre plusieurs fonctionnalités clés pour un fonctionnement efficace et fiable.Equipé d'un indicateur LED SMD, ce relais fournit un retour visuel, permettant aux utilisateurs d'identifier facilement son état.L'indicateur LED améliore la commodité et la convivialité du relais, en particulier dans les applications où une surveillance rapide est requise.
Une caractéristique notable du relais LY2 est son rendement plus élevé grâce à l'incorporation d'un dispositif de retenue métallique.Le dispositif de retenue métallique assure un contact sûr et stable entre la bobine et les contacts, minimisant ainsi la perte d'énergie et maximisant les performances globales du relais.Cette fonctionnalité fait du relais LY2 un choix idéal pour les applications qui exigent un rendement élevé et une utilisation optimale de l'énergie.
De plus, le relais LY2 bénéficie d'une durée de vie plus longue grâce à sa bobine en cuivre.La bobine de cuivre offre une conductivité et une dissipation thermique supérieures, ce qui entraîne une usure réduite au fil du temps.Cette durée de vie prolongée garantit la fiabilité et la durabilité du relais LY2, le rendant adapté à une utilisation à long terme dans divers environnements exigeants.
Le relais LY2 possède également une capacité de courant de commutation élevée, lui permettant de gérer efficacement de grandes charges électriques.Avec son courant de commutation maximum, ce relais peut contrôler et réguler des circuits haute puissance sans aucun problème.Cette fonctionnalité rend le relais LY2 adapté aux applications nécessitant la gestion de courants électriques importants.
Enfin, le relais électromagnétique LY2 offre l'avantage d'une plaque signalétique personnalisable, permettant un étiquetage et une identification personnalisés.Cette fonctionnalité garantit une identification et une organisation faciles du relais dans diverses applications.Grâce à une plaque signalétique personnalisable, les utilisateurs peuvent facilement étiqueter le relais en fonction de leurs besoins spécifiques, améliorant ainsi l'efficacité globale et la facilité d'utilisation.
En résumé, le relais électromagnétique LY2 est un appareil hautement efficace et fiable qui intègre plusieurs fonctionnalités clés pour des performances optimales.Avec son indicateur LED SMD, son support métallique pour une efficacité accrue, sa bobine en cuivre pour une durée de vie plus longue, sa capacité de courant de commutation élevée et son bouton de test verrouillable pour une utilisation facile, le relais LY2 est un composant polyvalent adapté à diverses applications dans différentes industries.
FAIBLE COURANT, BASSE TENSION
pourrait être votre premier choix
| |||||
Relais à usage général NNC68AVL(JQX-13F) |
| ||||
Modèle et description | |||||
| NNC68AVL-2Z |
| ||||
★Formulaire de contact : H=NO, D=NC, Z=NO&NC | |||||
spécification | |||||
Dimension | 27,3 mm * 21 mm * 35 mm | ||||
Fonctionnalité de contact | Formulaire | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) | |||
Charge nominale | 12A | ||||
Tension de commutation maximale | 240 VCA/28 VCC | ||||
Résistance de contact | ≤100 mΩ | ||||
Matériel | Alliage Ag (AgSnO2) | ||||
Durée de vie électrique | ≥1*105 | ||||
Durée de vie mécanique | ≥1*107 | ||||
Tension de fonctionnement (23 ℃) | DC : ≤ 75 %*Tension nominale, AC : ≤ 80 %*Tension nominale | ||||
Tension de libération (23 ℃) | DC :≥10 %*Tension nominale, AC :≥30 %*Tension nominale | ||||
Tension maximale (23 ℃) | 110 %*Tension nominale | ||||
Tension de bobine | DC6-220V, AC6-380V (personnalisation autorisée) | ||||
Puissance de la bobine | CC : 0,9 W, CA : 1,2 VA | ||||
Heure de prise en charge | ≤15ms | ||||
Temps de libération | ≤10ms | ||||
Résistance diélectrique | Entre contacts ouverts de même pôle | 1000VAC pendant 1min | |||
Entre contacts de pôle différent | 1000VAC pendant 1min | ||||
Entre contacts et bobine | 1500VAC pendant 1min/4500VAC pendant 1min | ||||
La resistance d'isolement | ≥100 mΩ (500 V CC) | ||||
Température ambiante | -40°C ~ 85°C | ||||
Humidité ambiante | 45 % -75 % HR | ||||
Pression atmosphérique | 86-106KPa | ||||
Résistance au choc | 10G (impulsion demi-onde sinusoïdale : 11 ms) | ||||
Résistance aux vibrations | 10-55 Hz (double amplitude : 1,5 mm) | ||||
Installation | PCB ou prise avec rail DIN | ||||
Poids | Environ.35 g/pièce | ||||
Emballage | Carton avec boîte en papier à l'intérieur | 600 pièces/carton, GW : 21 kg, NW 20 kg, dimension (mm) : 330 × 310 × 345. | |||
Dimension | 27,3 mm * 21 mm * 35 mm | ||||
Schéma de câblage et vue de dessous | |||||
| |||||
|
|
| |||
Graphique des performances | |||||
| |||||
